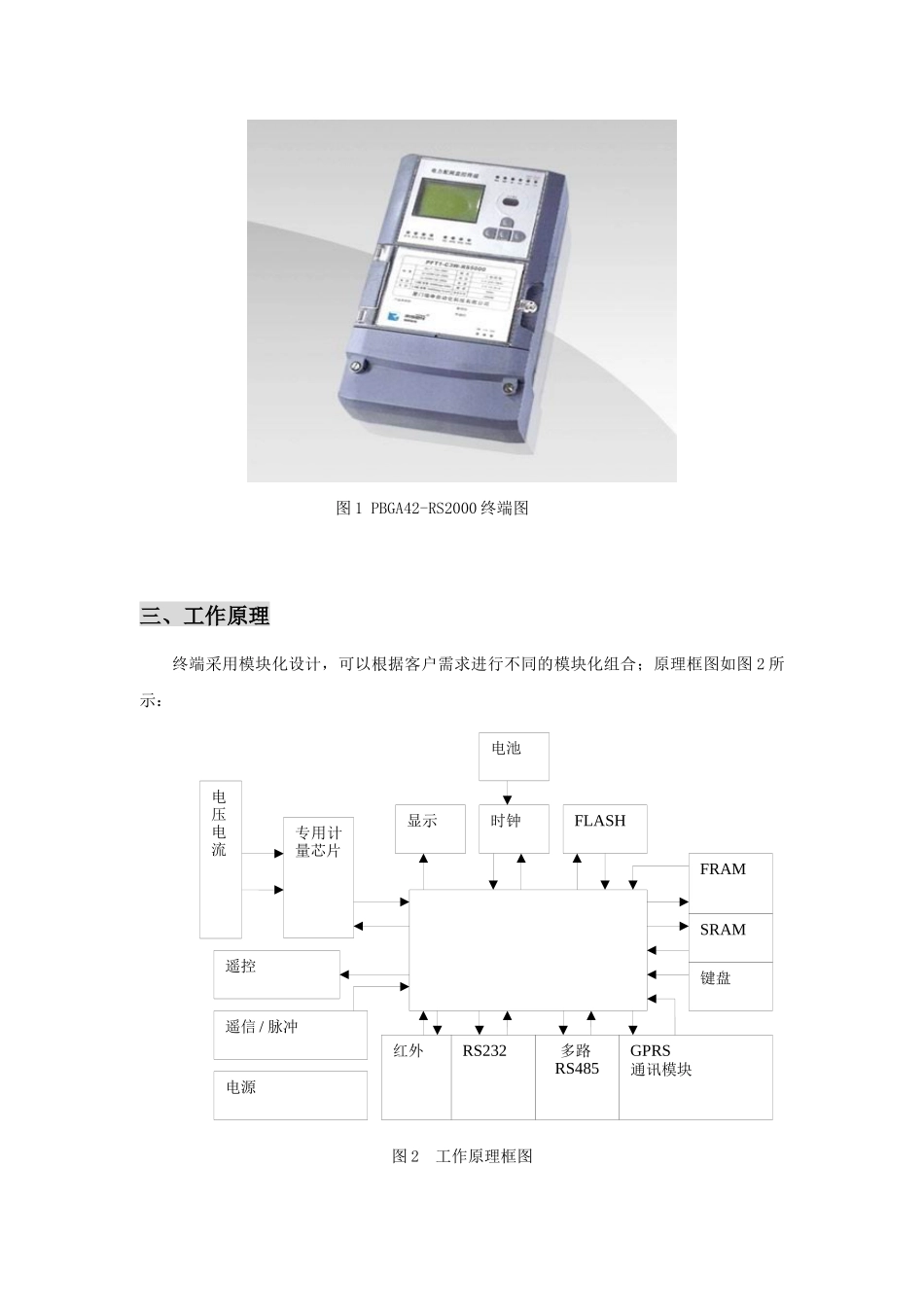

技术方案PBGA42-RS2000配变综合管理终端厦门瑞申自动化科技有限公司一、概述PBGA42-RS2000系列配变综合管理终端是广泛应用于配电站运行状态监测、实时控制运行管理、电能计量、无功补偿投切及远程通信的智能配变终端。产品采用高性能的32位ARM微处理器，嵌入式操作系统，模块化结构设计，具有优良的可维护性、可扩展性和可伸缩性，终端采用高精度采样技术，集配变实时监测和设备远程控制于一体，支持并采用先进的GPRS公用无线通信网络技术。以满足电力用户长期发展的技术需求，是配变监控和管理的先进工具。PBGA42-RS2000系列配变综合管理终端可以实现对配电变压器的全面监测，包括电气参数监测（配电的三相电压、电流、功率、功率因数等）、电能量数据的监测、变电器油温的监测，变压器保护状态的监测、电压合格率的监测等。及时掌握配变的运行状态，为配变的安全、经济运行提供很好的防护手段。二、终端外形及操作面板终端操作面板的主要部件如图1所示；专用计量芯片电压电流显示时钟FLASHFRAMSRAMGPRS通讯模块多路RS485RS232红外键盘遥控遥信/脉冲电源电池图1PBGA42-RS2000终端图三、工作原理终端采用模块化设计，可以根据客户需求进行不同的模块化组合；原理框图如图2所示：图2工作原理框图终端主要由以下几部分组成：数据处理部分、计量采样部分、控制部分、开关量/脉冲采集部分、通讯模块部分等，具体描述如下：3.1数据处理部分CPU采用PHILIPS公司生产的LPC2214处理器，该处理器是当今世界上非常先进的工业用途ARM芯片，其运行速度快、处理功能强大、具有丰富的片内外资源，CPU通过与各通讯口的通讯，完成与外设数据的交换；对数据进行统计分析；CPU将设置数据、统计数据及计算数据等保存在FLASH、FRAM、SRAM等存储器中；通过遥信/脉冲接入口，获取开关或电能表脉冲信息。终端的历史数据存储容量为8MByte；采用SAMSUNG公司的K8D6316，该器件属非易失串行FLASH存储器；SRAM采用ISSI公司的61LV51216，具有省内，存取速度快的特点。3.2计量采样部分计量芯片采用国内知名品牌ATT7022B，其集计量、谐波采集于一身的处理芯片；交流输入部分采用互感器隔离输入，保证了信号处理的抗干扰性能。3.3控制部分输出控制部分由控制输出预动作部分和控制执行部分组成，控制输出采用主处理器与协处理器共同执行方式，通过多次数据确认保证控制输出的可靠性，防止控制误动作。3.4开关量/脉冲采集部分采用光电隔离输入，脉冲计量准确，可直接接入有源或无源信号，接入方式灵活，可适用不同脉冲表的输出要求。3.5通讯部分通讯部分采用模块设计，模块可配置为GPRS/CDMA/网络通讯/电话MODEM，通讯连接可靠；四、终端主要特点4.1密封式设计，ABS防水阻燃材料，壁挂式结构、体积轻巧、安装方便；4.2采用高速32位嵌入式处理器DSP和嵌入式实时多任务RTOS操作系统；4.3内部嵌入高速高精度的采集模块，实现实时高速电能计算，特别是在负荷波动大、谐波含量高的运行状况下依然能够保证采样和电能计量精度；4.4大容量的主板FLASH存储芯片保证各种数据的方便存储；4.5终端电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围；4.6兼容多种通信技术，通信模块电源单独可控，可进一步防止数据通信模块死机；4.7可同时接入国内外多种电表规约；4.8宽电压范围设计使其具有更高的可靠性，更加适应工作环境；4.9异常事件主动上报，可及时发现和解决故障，不但支持GPRS网络传到后台，并可以以短消息方式传到指定的手机上；4.10全新的维护概念，支持当地/远方软件的在线升级；五、技术指标参考标准GB/T13729-92远动终端通用技术条件GB/T15153-94远动设备及系统工作条件环境条件和电源DL/T630-1997交流采样远动终端技术条件DL/T614-1997多功能电能表GB/T15576-1995低压无功静态补偿装置技术条件DL/T535-1993电力负荷控制数据传输规约配网自动化监控终端通用技术条件测量准确度电压0.5级有功功率0.5级电流0.5级无功功率0.5级零序电流0.5级频率0.1级有功电量1.0级功率因数0.5级无功电量2.0级通信接口级联RS485接口：可连接同一配电站的其它配电终端或低压集中表系...
