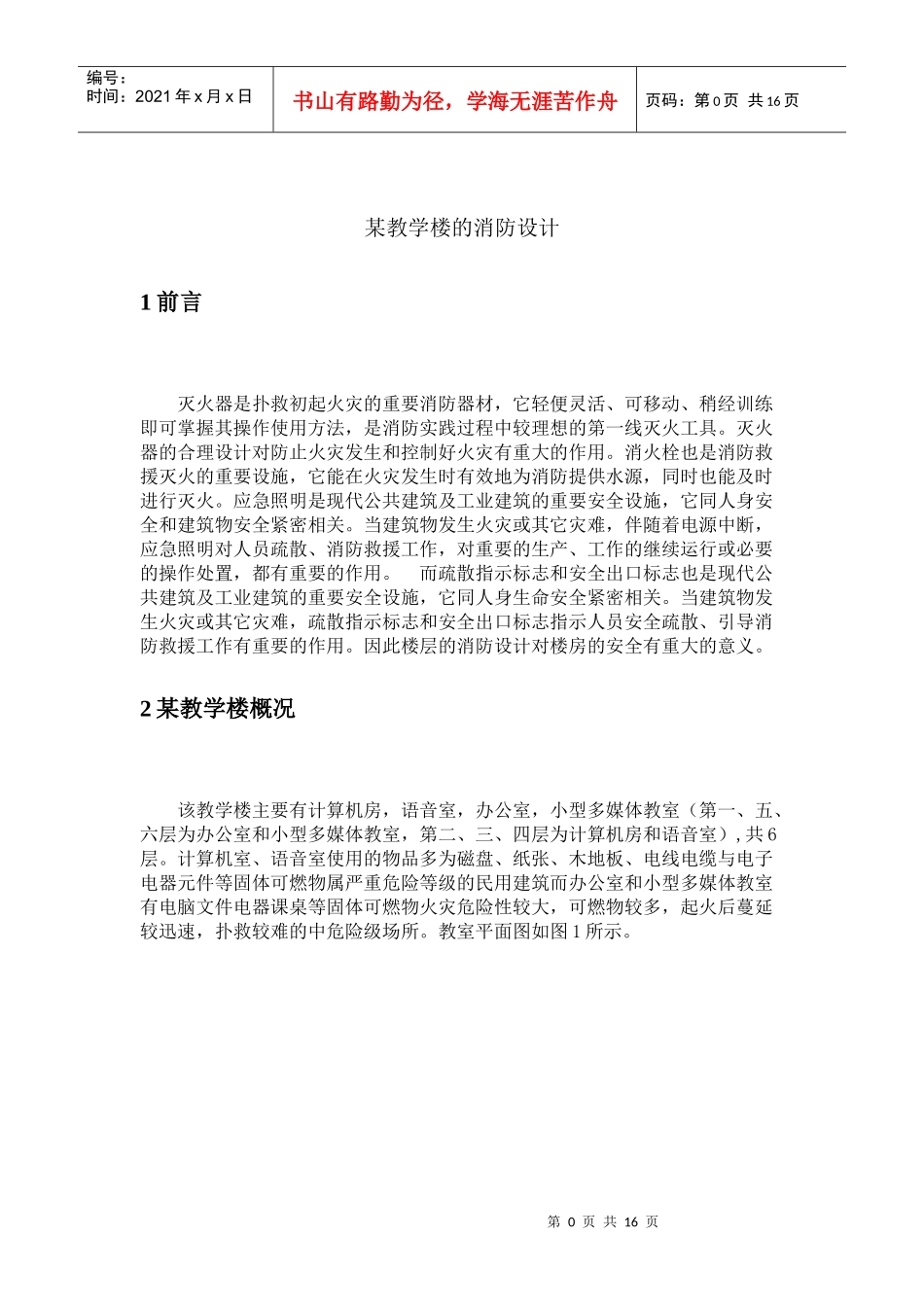

第0页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共16页某教学楼的消防设计1前言灭火器是扑救初起火灾的重要消防器材，它轻便灵活、可移动、稍经训练即可掌握其操作使用方法，是消防实践过程中较理想的第一线灭火工具。灭火器的合理设计对防止火灾发生和控制好火灾有重大的作用。消火栓也是消防救援灭火的重要设施，它能在火灾发生时有效地为消防提供水源，同时也能及时进行灭火。应急照明是现代公共建筑及工业建筑的重要安全设施，它同人身安全和建筑物安全紧密相关。当建筑物发生火灾或其它灾难，伴随着电源中断，应急照明对人员疏散、消防救援工作，对重要的生产、工作的继续运行或必要的操作处置，都有重要的作用。而疏散指示标志和安全出口标志也是现代公共建筑及工业建筑的重要安全设施，它同人身生命安全紧密相关。当建筑物发生火灾或其它灾难，疏散指示标志和安全出口标志指示人员安全疏散、引导消防救援工作有重要的作用。因此楼层的消防设计对楼房的安全有重大的意义。2某教学楼概况该教学楼主要有计算机房，语音室，办公室，小型多媒体教室（第一、五、六层为办公室和小型多媒体教室，第二、三、四层为计算机房和语音室）,共6层。计算机室、语音室使用的物品多为磁盘、纸张、木地板、电线电缆与电子电器元件等固体可燃物属严重危险等级的民用建筑而办公室和小型多媒体教室有电脑文件电器课桌等固体可燃物火灾危险性较大，可燃物较多，起火后蔓延较迅速，扑救较难的中危险级场所。教室平面图如图1所示。第1页共16页第0页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页3灭火器的设计3.1计算机房和语音室灭火器的设计计算1)确定该灭火器配置场所的危险等级根据GPJ1490-90规定第2.02条的规定，查阅规范附录三，得知该电子计算机房和语音室属于严重危险等级的民用建筑。2)确定该灭火器配置场所的火灾种类根据规范第2.0.3条的规定，结合该机房通常使用的物品多为磁盘、木地板、纸张、电线电缆与电子电器元件等固体可燃物，因此可以确认该机房可能发生A类火灾。另外由于主机等设备属电气设备，一旦失火可能不允许或来不及切断总电源，故可确认该机房同时存在E类火灾危险。3)划分火灾配置场所的计算单元由于计算机室和语音室的危险等级，使用性质、平面工艺布局和保护面积情况，和2-4的功能性质和危险等级相同，因此只要计算设计第2层即可，其他层依照第2层配置。又由于危险级别和防火分区情况不能将一层划为一个独第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页立的计算单元。因此，应将机房作为一个灭火器配置场所的独立计算单元进行灭火器配置的设计计算。其他相同的机房同理按次要求设置好灭火器。4）计算该单元的保护面积根据规范第6.0.2条的规定，建筑物的保护面积应按使用面积计算。因此，该单元的保护面积为S＝30×20＝600㎡表1灭火器标准扑救火的类别A类火灾B类火灾场所危险等级轻危险级中危险级重危险级轻危险级中危险级重危险级单具灭火器最小灭火级别3A5A5A1B4B8B每A或每B的最大保护面积（m3）201510107.555）计算该单元的需配灭火级别该机房属地面建筑，其扑救处起火所需的最小灭火级别合计值应按式（15-1）计算已知：S=600㎡;因为该楼有消火栓，得K=0.7;查表1得U=10㎡／A。将S、K、U的值代入Q=K*S/U式，得：Q=0.7×600／10＝42A6）确定该单元的灭火器设置点数与各点的位置根据表2，得知：该单元手提式灭火器的最大保护距离为15m。然后运用保护圆简化设计法确定灭火器设置如图2和图3所示。表2A类火灾场所的灭火器最大保护距离(m)7）计算每个灭火器设置点的需配灭火级别应用式（15-3）进行计算：Qe=Q/N=42/3=14A8)确定每个设置点灭火器的规格与数量灭火器型式危险等级手提式灭火器推车式灭火器严重危险级1530中危险级2040轻危险级2550第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页根据表1得知，每具灭火器最小配置灭火级别（规格）为5A；再查规范条文说明表5得知，MY4灭火器（即4kg手提式121...
