电磁型继电器的工作原理课件VIP免费

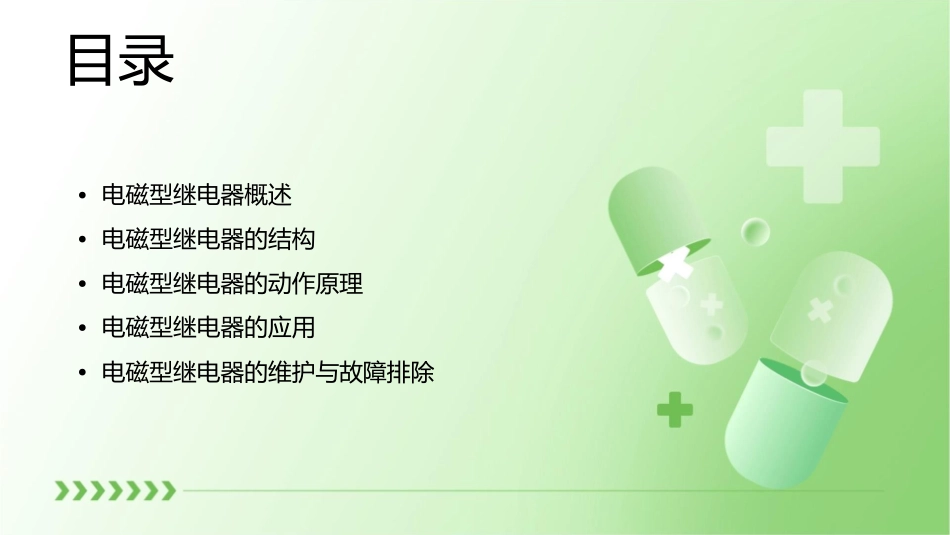

电磁型继电器的工作原理课件目录•电磁型继电器概述•电磁型继电器的结构•电磁型继电器的动作原理•电磁型继电器的应用•电磁型继电器的维护与故障排除电磁型继电器概述定义与分类定义电磁型继电器是一种电子控制器件，通过电流或电压的变化来控制电路的通断状态。分类根据工作原理的不同，电磁型继电器可分为电流继电器、电压继电器、时间继电器等。工作原理简介工作原理当输入量（电流或电压）发生变化时，电磁型继电器内部的线圈会产生磁场，该磁场会对衔铁产生吸力，使衔铁发生位移，从而控制触点的通断状态。工作过程输入量发生变化→线圈产生磁场→衔铁受磁场力作用发生位移→触点通断状态发生变化。继电器的作用与重要性作用电磁型继电器在电路中起到信号传递、转换和自动控制的作用，可以实现远距离控制、自动报警等功能。重要性在现代工业自动化控制系统中，电磁型继电器是不可或缺的重要元件之一，其性能的稳定性和可靠性直接影响到整个系统的运行效果。电磁型继电器的结构触点系统触点系统是电磁型继电器中最重要的部分之一，它由常开触点和常闭触点组成。常开触点在继电器未通电时处于断开状态，而常闭触点则处于闭合状态。当继电器通电后，触点系统会根据电流的方向和大小改变状态，从而实现电路的切换和控制。电磁系统电磁系统是电磁型继铁芯的移动会带动触点系统的切换，从而实现电路的通断控制。电器的核心部分，它由线圈和铁芯组成。当电流通过线圈时，会产生磁场，该磁场会对铁芯产生吸力。反力系统反力系统由弹簧和重锤组成，它的作用是提供触点复位的反作用力。当继电器断电时，反力系统会使触点恢复到原来的状态。弹簧和重锤的调整可以改变触点的吸合和释放速度，从而影响继电器的性能。支架和外壳支架和外壳是电磁型继电器的支撑和保护部分。良好的支架和外壳设计可以提高继电器的稳定性和使用寿命。支架用来固定继电器的各个部件，而外壳则起到防尘、防水、防震等作用。电磁型继电器的动作原理吸合过程吸合过程是指继电器线圈通电后，产生磁场吸合铁芯的过程。当线圈通电后，电流在铁芯中产生磁场，磁场力使铁芯克服反作用力而向衔铁靠近，从而吸合衔铁。吸合过程中，衔铁通过连杆将触点臂推向相应的常开或常闭触点，使触点闭合，电路接通。同时，由于衔铁的吸合，使得继电器内部的弹簧受到压缩，为释放过程做好准备。释放过程释放过程是指继电器线圈断电后，铁芯在弹簧力的作用下恢复原位的过程。当线圈断电后，磁场消失，铁芯在弹簧力的作用下恢复原位，衔铁也随之释放。释放过程中，触点臂在弹簧力的作用下回到初始状态，使触点断开，电路断开。同时，由于衔铁的释放，使得弹簧得到释放，为下一次吸合过程做好准备。工作参数与特性工作电压吸合时间指继电器正常工作的电压范围，通常为直流电压。工作电压的选择应符合继电器的规格要求，过高或过低的电压可能导致继电器损坏或无法正常工作。指从线圈通电开始到衔铁完全吸合所需的时间。吸合时间的长短会影响继电器的工作速度和性能。释放时间触点容量指从线圈断电开始到衔铁完全释放所需的时间。释放时间的长短也会影响继电器的工作速度和性能。指继电器触点能承受的电流和电压值。在选择和使用继电器时，应考虑触点容量是否符合电路需求，以避免触点过载或接触不良等问题。电磁型继电器的应用在电力系统中的应用继电器在电力系统中主要用于控制和保护，如控制开关的合闸和分闸，保护电路免受过流、过压和欠压等异常情况的影响。继电器在电力系统中的典型应用包括断路器、自动重合闸装置、变压器保护等。电磁型继电器因其快速动作和可靠触点而被广泛应用于电力系统中。在自动控制系统中的应用电磁型继电器在自动控制系统中主要用于信号的传递和控制，如控制电动机的正反转、控制液体的流量和方向等。在自动控制系统中，继电器常与电磁型继电器在自动控制系统中具有体积小、重量轻、可靠性高、寿命长等优点。其他电气元件配合使用，实现自动化控制逻辑。在家用电器中的应用家用电器中，电磁型继电器主要用于控制电器的开关和保护电路，如电饭煲、洗衣机、空调等。家用电器中的继电器通常要求体积小、功耗...
