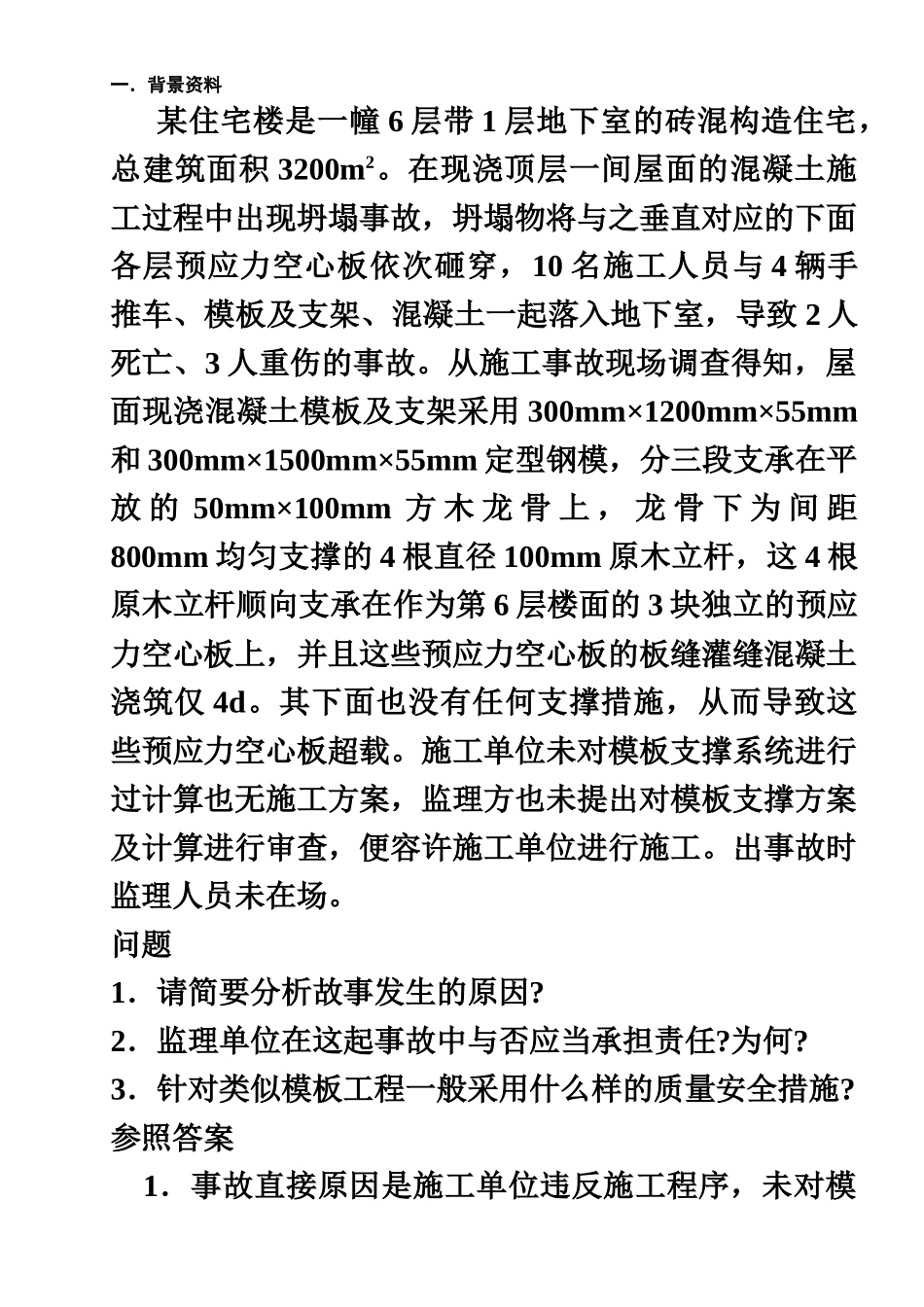

一建建筑实务案例分析一．背景资料某住宅楼是一幢6层带1层地下室的砖混构造住宅，总建筑面积3200m2。在现浇顶层一间屋面的混凝土施工过程中出现坍塌事故，坍塌物将与之垂直对应的下面各层预应力空心板依次砸穿，10名施工人员与4辆手推车、模板及支架、混凝土一起落入地下室，导致2人死亡、3人重伤的事故。从施工事故现场调查得知，屋面现浇混凝土模板及支架采用300mm×1200mm×55mm和300mm×1500mm×55mm定型钢模，分三段支承在平放的50mm×100mm方木龙骨上，龙骨下为间距800mm均匀支撑的4根直径100mm原木立杆，这4根原木立杆顺向支承在作为第6层楼面的3块独立的预应力空心板上，并且这些预应力空心板的板缝灌缝混凝土浇筑仅4d。其下面也没有任何支撑措施，从而导致这些预应力空心板超载。施工单位未对模板支撑系统进行过计算也无施工方案，监理方也未提出对模板支撑方案及计算进行审查，便容许施工单位进行施工。出事故时监理人员未在场。问题1．请简要分析故事发生的原因?2．监理单位在这起事故中与否应当承担责任?为何?3．针对类似模板工程一般采用什么样的质量安全措施?参照答案1．事故直接原因是施工单位违反施工程序，未对模板支撑系统进行分析计算，盲目施工，并由此导致第6层楼面3块预应力空心板超载破坏，从而顺次荷载累加冲击导致第6层楼面贯穿事故。从这次事故中反应出施工单位的作业人员的业务水平，安全意识不到位、监理单位监督检查不到位、措施不力(5分)。2．监理企业接受业主单位委托应对该项目的工程质量安全负责，施工过程中，监理方未对关键的模板支撑系统进行审查，浇注过程中无旁站，严重失职，没有防止事故发生。故因承担对应民事、刑事责任。3．类似模板工程质量与安全的预控措施有：（1）绘制关键性的轴线控制图，复查轴线标高，垂直度以经纬仪检查控制。（2）绘制预留、预埋图，在自检基础上进行抽查，看预留预埋与否符合规定。（3）重要模板要通过设计计算、保证有足够的强度与刚度。（4）对楼面要进行模板支撑系统的荷载安全计算并采用对应措施，保证楼面承载安全。二、背景资料某建筑工程，建筑面积108000m2，现浇剪力墙构造，地下三层，地上50层。基础埋深14.4m，底板厚3m，底板混凝土强度等级C35/P12。底板钢筋施工时，板厚1.5m处的HRB335级直径16mm钢筋，施工单位征得监理单位和建设单位同意后，用HPB235级直径10mm的钢筋进行代换。施工单位选定了某商品混凝土搅拌站，由该站为其制定了底板混凝土施工方案。该方案采用溜槽施工，分两层浇筑，每层厚度1.5m。底板混凝土浇筑时当地最高大气温度38℃，混凝土最高入模温度40℃。浇筑完毕12h后来采用覆盖一层塑料膜一层保温岩棉养护7d。测温记录显示：混凝土内部最高温度75℃，其表面最高温度45℃。监理工程师检查发现底板表面混凝土有裂缝，规定钻芯取样检查，取样样品均有贯穿裂缝。问题1．该基础底板钢筋代换与否合理?阐明理由。2．商品混凝土供应站编制大体积混凝土施工方案与否合理?阐明理由。3．试分析本工程基础底板产生裂缝的重要原因。4．大体积混凝土裂缝控制的常用措施是什么?参照答案1．不合理(2分)。钢筋代换时，应征得设计单位同意；对重要构件，不适宜用HPB235级钢筋代换HRB335钢筋(5分)。2．不合理(2分)。专题施工方案应由施工单位编制审核，监理单位同意(4分)。3．养护不好引起裂缝(1分)、初期干缩产生裂缝(1分)，应在浇筑完毕后12h以内加以覆盖和浇水。(2分)抗渗混凝土养护不得少于14d。(1分)由于水化热过高，内部与表面温差过大(不小于25℃)，产生裂缝。(1分)混凝土入模温度过高(不适宜不小于35℃)，产生裂缝(1分)。4．(1)优先选用低水化热的矿渣水泥拌制混凝土，并合适使用缓凝减水剂(2分)。(2)减少混凝土的入模度，控制混凝土内外的温差(当设计无规定期，控制在25℃以内)。如减少拌合水温度(拌台水中加冰屑或用地下水)；骨科用水冲洗降温，防止曝晒(2分)。(3)在保证混凝土设计强度等级前提下，合适减少水灰比，减少水泥用量(2分)。(4)及时对混凝土覆盖保温、保湿材料(2分)。(5)可预埋冷却水管，通入循环水将混凝土内部热量带出，进行人工导热(2分)。三、背景资料某办公楼由12层主楼...
