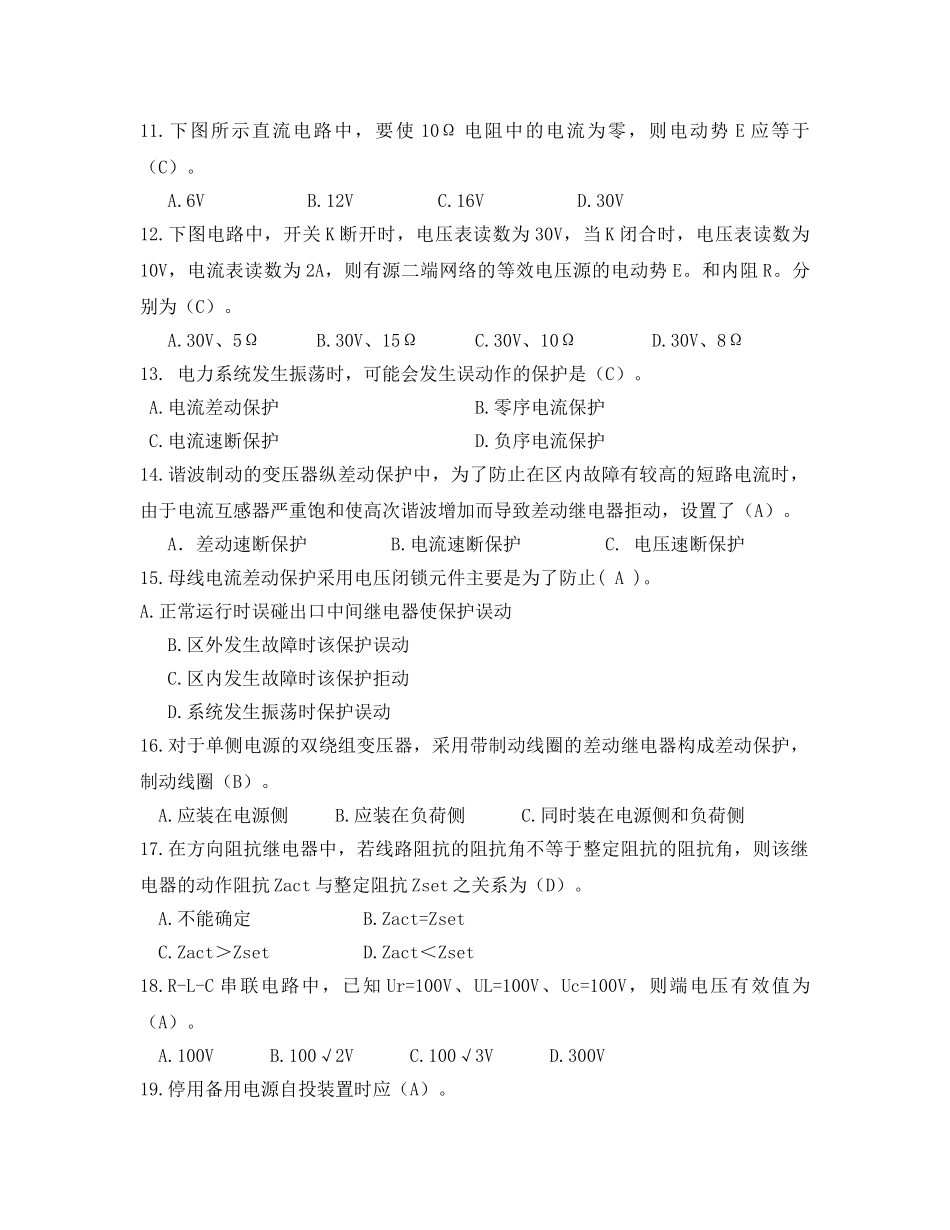

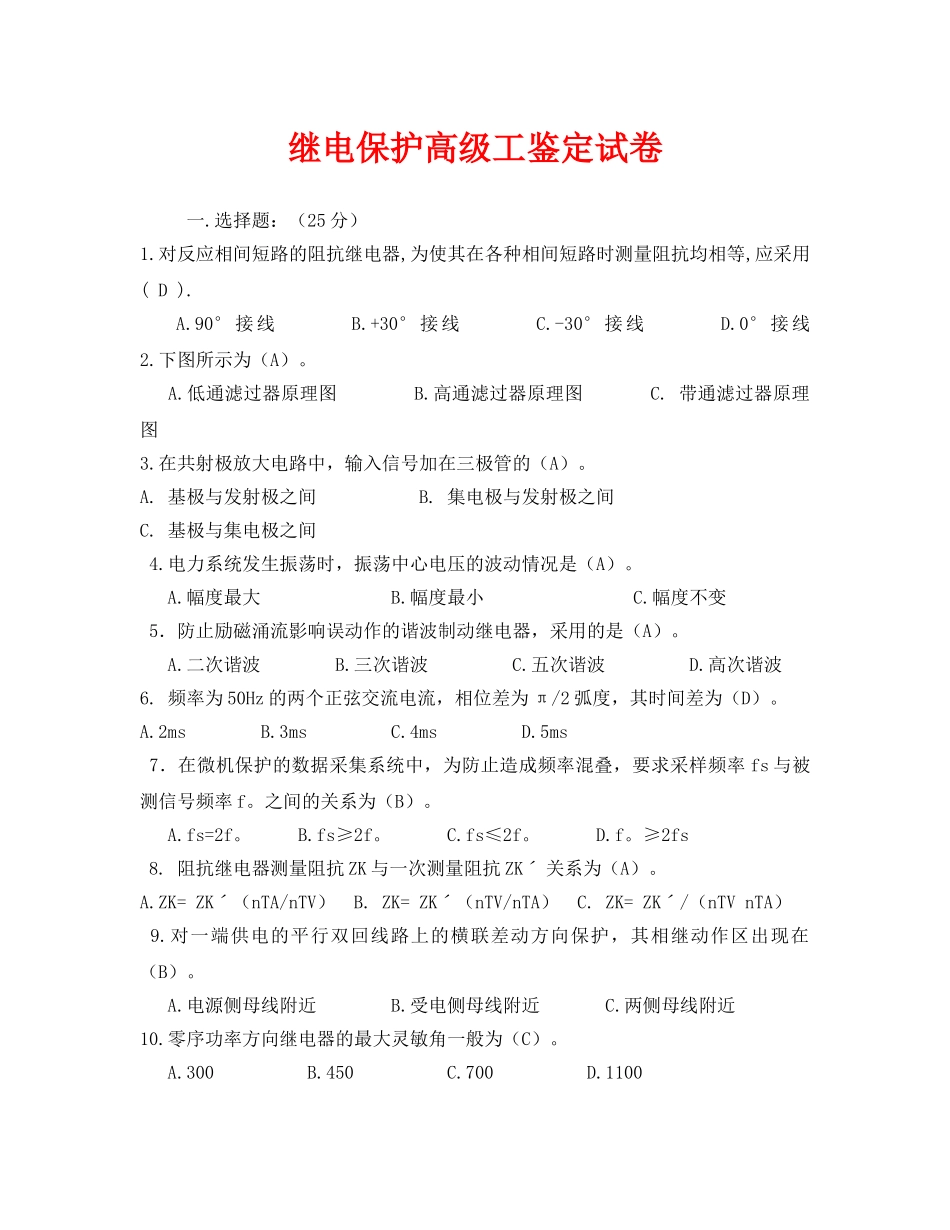

继电保护高级工鉴定试卷一.选择题：（25分）1.对反应相间短路的阻抗继电器,为使其在各种相间短路时测量阻抗均相等,应采用(D).A.90°接线B.+30°接线C.-30°接线D.0°接线2.下图所示为（A）。A.低通滤过器原理图B.高通滤过器原理图C.带通滤过器原理图3.在共射极放大电路中，输入信号加在三极管的（A）。A.基极与发射极之间B.集电极与发射极之间C.基极与集电极之间4.电力系统发生振荡时，振荡中心电压的波动情况是（A）。A.幅度最大B.幅度最小C.幅度不变5．防止励磁涌流影响误动作的谐波制动继电器，采用的是（A）。A.二次谐波B.三次谐波C.五次谐波D.高次谐波6.频率为50Hz的两个正弦交流电流，相位差为π/2弧度，其时间差为（D）。A.2msB.3msC.4msD.5ms7．在微机保护的数据采集系统中，为防止造成频率混叠，要求采样频率fs与被测信号频率f。之间的关系为（B）。A.fs=2f。B.fs≥2f。C.fs≤2f。D.f。≥2fs8.阻抗继电器测量阻抗ZK与一次测量阻抗ZKˊ关系为（A）。A.ZK=ZKˊ（nTA/nTV）B.ZK=ZKˊ（nTV/nTA）C.ZK=ZKˊ/（nTVnTA）9.对一端供电的平行双回线路上的横联差动方向保护，其相继动作区出现在（B）。A.电源侧母线附近B.受电侧母线附近C.两侧母线附近10.零序功率方向继电器的最大灵敏角一般为（C）。A.300B.450C.700D.110011.下图所示直流电路中，要使10Ω电阻中的电流为零，则电动势E应等于（C）。A.6VB.12VC.16VD.30V12.下图电路中，开关K断开时，电压表读数为30V，当K闭合时，电压表读数为10V，电流表读数为2A，则有源二端网络的等效电压源的电动势E。和内阻R。分别为（C）。A.30V、5ΩB.30V、15ΩC.30V、10ΩD.30V、8Ω13.电力系统发生振荡时，可能会发生误动作的保护是（C）。A.电流差动保护B.零序电流保护C.电流速断保护D.负序电流保护14.谐波制动的变压器纵差动保护中，为了防止在区内故障有较高的短路电流时，由于电流互感器严重饱和使高次谐波增加而导致差动继电器拒动，设置了（A）。A．差动速断保护B.电流速断保护C.电压速断保护15.母线电流差动保护采用电压闭锁元件主要是为了防止(A)。A.正常运行时误碰出口中间继电器使保护误动B.区外发生故障时该保护误动C.区内发生故障时该保护拒动D.系统发生振荡时保护误动16.对于单侧电源的双绕组变压器，采用带制动线圈的差动继电器构成差动保护，制动线圈（B）。A.应装在电源侧B.应装在负荷侧C.同时装在电源侧和负荷侧17.在方向阻抗继电器中，若线路阻抗的阻抗角不等于整定阻抗的阻抗角，则该继电器的动作阻抗Zact与整定阻抗Zset之关系为（D）。A.不能确定B.Zact=ZsetC.Zact＞ZsetD.Zact＜Zset18.R-L-C串联电路中，已知Ur=100V、UL=100V、Uc=100V，则端电压有效值为（A）。A.100VB.100√2VC.100√3VD.300V19.停用备用电源自投装置时应（A）。A.先停直流，后停交流B.先停交流，后停直流c.先停直流或交流均可20.综合重合闸中的阻抗选相元件，在出口单相接地故障时，非故障选相元件误动可能性最小的是（B）。A.全阻抗继电器B.方向阻抗继电器C.偏移特性阻抗继电器21.对于带有电压闭锁的保护装置，其“电压回路断线”信号光字牌回路一般串入断路器合闸位置继电器HWJ的常开触点，这是为了（C）。A.防止因电压瞬时波动而发出信号B.提高该信号回路的继电器触点断弧能力C.保证设备不运行时，“电压回路断线”信号不发出22.电力系统发生不对称故障时，短路电流中的各序分量，其中受两侧电势相角差影响的是（A）。A.正序分量B.负序分量C.零序分量D.各序分量23.二次谐波制动式差动继电器中的二次谐波制动回路，主要是（C）。A.防止外部短路故障时误动作B.提高内部短路时动作的灵敏性C.防止变压器空载投入时保护误动作24.电压频率变换器VFC构成模数变换时，其主要优点是（C）。A.灵敏度高B.速度快C.易隔离和抗干扰能力强25.相间方向过电流保护的按相起动接线方式是将（B）。A.各相的电流元件触点并联后，再串入各功率方向继电器触点B.同名相的电流元件和功率方向继电器的触点串联后再并联C.非同名相的电流元件和功率方向继电器的触点串联后再并联二.判断题：（25分）1.采用远方起动和闭锁信号的高频闭锁距离保护，既可用于双电源线路也可用于...
