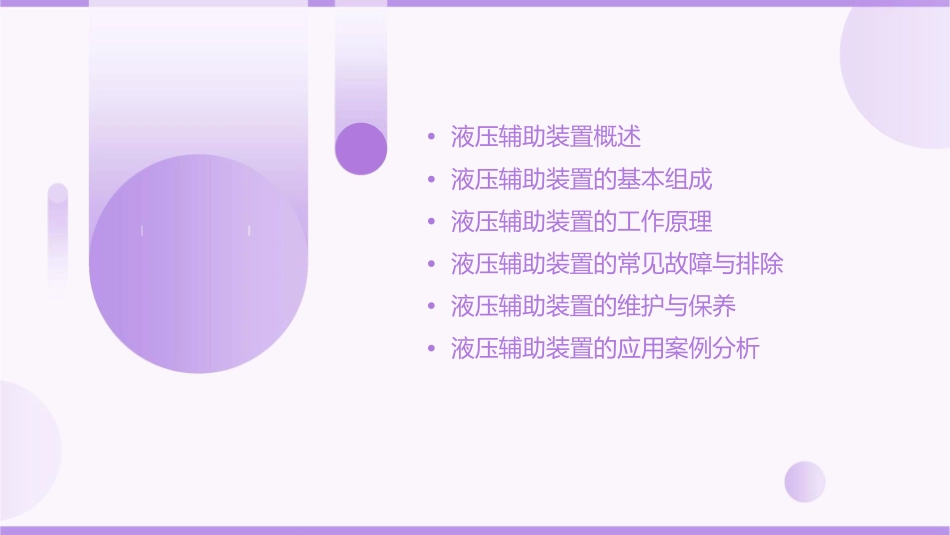

液压辅助装置课件•液压辅助装置概述•液压辅助装置的基本组成•液压辅助装置的工作原理•液压辅助装置的常见故障与排除•液压辅助装置的维护与保养•液压辅助装置的应用案例分析01液压辅助装置概述液压辅助装置的定义01液压辅助装置是用于提供液压系统所需辅助功能的设备或组件，如液压油箱、过滤器、冷却器、蓄能器等。02液压辅助装置是液压系统的重要组成部分，其性能直接影响液压系统的整体性能和可靠性。液压辅助装置的作用01020304储存液压油过滤液压油调节液压油温度储存能量液压辅助装置可以储存液压系统所需的液压油，确保系统正常运行。液压辅助装置中的过滤器可以过滤液压油中的杂质和颗粒物，保证液压油的清洁度。液压辅助装置中的冷却器和加热器可以调节液压油的温度，以适应系统运行的需求。液压辅助装置中的蓄能器可以储存能量，以备不时之需，提高系统的稳定性和可靠性。液压辅助装置的分类按功能分类按材质分类按结构分类液压辅助装置可分为油箱类、过滤器类、冷却器类、加热器类、蓄能器类等。液压辅助装置可分为金属材质和非金属材质两类。金属材质主要包括铸铁、铸钢、不锈钢等，非金属材质主要包括工程塑料、橡胶等。液压辅助装置可分为紧凑型和分体型两类。紧凑型结构具有体积小、安装方便等优点，分体型结构则具有维修方便、易于扩展等优点。02液压辅助装置的基本组成液压泵010203作用分类工作原理为液压系统提供动力，将机械能转化为液压能。齿轮泵、叶片泵、柱塞泵等。通过泵的旋转，将液体吸入并加压后排出。液压阀作用分类工作原理控制液压系统的液流方向、压力和流量。方向阀、压力阀、流量阀。利用阀芯和阀体的相对运动，控制阀口的开启和关闭。液压缸作用将液压能转化为机械能，实现往复运动或转矩输出。分类单作用缸、双作用缸。工作原理通过液压油的推动，使活塞杆伸缩或转动。液压马达分类齿轮马达、叶片马达、柱塞马达。作用将液压能转化为机械能，实现旋转运动。工作原理通过液压油的推动，使马达旋转。其他组件过滤器用于过滤液压系统中的杂质和颗粒物。油箱用于存储液压油，并起到散热作用。管道连接液压系统的各个部件，输送液压油。03液压辅助装置的工作原理液压泵的工作原理液压泵是液压辅助装置的核心组成部分，主要作用是将机械能转化为液压能，为液压系统提供压力油。液压泵一般由泵体、泵盖、叶轮、叶片、密封圈和轴等组成。叶轮旋转时，叶片拨动液压油，使其产生压力，通过密封圈和轴的作用，将压力油输送到液压系统中。液压阀的工作原理液压阀是液压辅助装置中的控制元件，用于控制液压油的流向、压力和流量。液压阀一般由阀体、阀芯、弹簧、密封圈等组成。阀芯在弹簧的作用下，可以移动到不同的位置，从而控制液压油的流向、压力和流量。液压缸的工作原理液压缸是液压辅助装置中的执行元件，用于将液压能转化为机械能，推动负载运动。液压缸一般由缸体、活塞、活塞杆、密封圈等组成。当液压油进入液压缸后，推动活塞移动，从而带动活塞杆运动，实现机械能的输出。液压马达的工作原理液压马达是液压辅助装置中的输出元件，用于将液压能转化为机械能，驱动负载运动。液压马达一般由马达体、曲轴、连杆、密封圈等组成。当液压油进入液压马达后，推动曲轴旋转，从而带动连杆运动，实现机械能的输出。04液压辅助装置的常见故障与排除液压泵的常见故障与排除液压泵输出流量不足这可能是由泵内部泄漏、磨损或吸油不足等原因引起的。可以通过检查泵的部件、更换密封件或调整泵的转速等方法进行排除。液压泵噪音过大可能是由于泵内部零件磨损、吸入空气或压力波动等原因引起的。可以采取相应措施，如更换密封件、排出泵内空气或调整泵的转速等。液压泵温度过高可能是由于泵内部摩擦损失过大、冷却不足或油品质量不好等原因引起的。可以采取相应措施，如更换密封件、加强冷却或更换油品等。液压阀的常见故障与排除液压阀不动作可能是由于阀芯卡死、弹簧失效或密封件损坏等原因引起的。可以采取相应措施，如清洗阀芯、更换弹簧或更换密封件等。液压阀动作不稳定可能是由于阀芯松动、弹簧失效或外部干扰等原因引起的。可以采取相应措施，如紧固...
