高压电器及成套配电装置剖析课件VIP免费

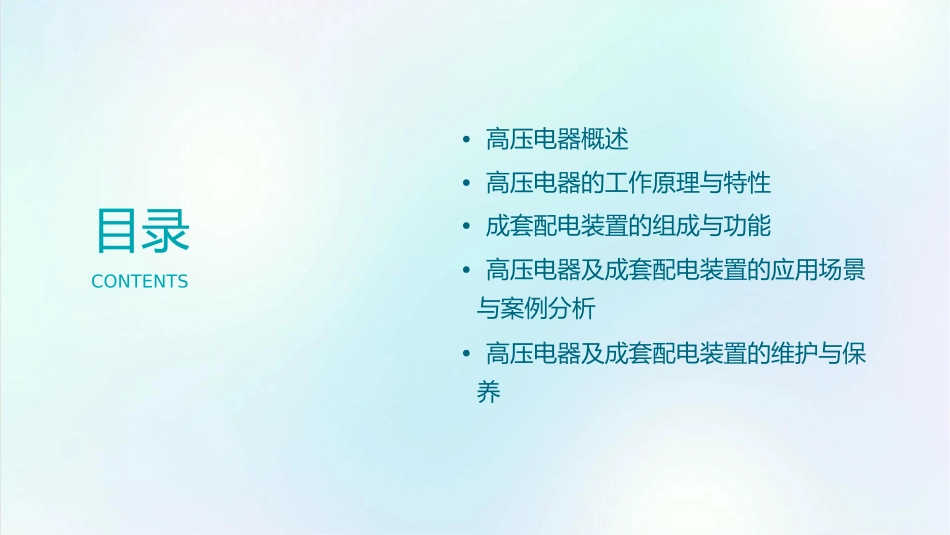

•高压电器概述•高压电器的工作原理与特性•成套配电装置的组成与功能目录•高压电器及成套配电装置的应用场景CONTENTS与案例分析•高压电器及成套配电装置的维护与保养高压电器的定义与分类总结词高压电器是指用于处理高电压的设备，通常是指电压在3kV以上的电器。根据不同的分类标准，高压电器可以分为不同的类型。详细描述高压电器是电力系统中的重要组成部分，主要用于传输和分配电能。根据不同的分类标准，高压电器可以分为多种类型。例如，根据用途可以分为开关电器、限流电器、避雷电器等；根据工作原理可以分为电磁式、非电量式、半导体式等。高压电器的作用与重要性要点一要点二总结词详细描述高压电器在电力系统中发挥着重要的作用，它们能够控制和保护电力系统，保障电力系统的安全稳定运行。高压电器在电力系统中发挥着重要的作用。开关电器可以接通和断开电路，控制电力系统的运行方式；限流电器可以限制短路电流，减轻短路造成的危害；避雷电器可以防止雷电过电压和操作过电压，保护电力设备和系统的安全。此外，高压电器还具有高效率、高可靠性、高自动化程度等特点，对于保障电力系统的安全稳定运行具有重要的意义。高压电器的发展历程与趋势•总结词：随着科技的不断进步，高压电器也在不断发展，未来高压电器将朝着更加智能化、环保化、高效化的方向发展。•详细描述：高压电器的发展历程与科技的发展密切相关。早期的真空技术和六氟化硫技术为高压电器的设计提供了新的思路，使得高压电器的性能得到了极大的提升。同时，随着计算机技术和控制技术的发展，高压电器也逐步实现了智能化和自动化控制。未来，随着环保意识的提高和能源结构的调整，高压电器将更加注重环保和节能设计，如采用新型绝缘材料和节能技术等。同时，随着智能电网和分布式电源的发展，高压电器也将更加智能化和自适应化，以满足未来电力系统的需求。02高压电器的工作原理与特性高压断路器的工作原理与特性工作原理高压断路器是一种能关合、承载、开断运行回路正常电流，也能在规定的时间内关合、承载及开断规定的过载电流的开关设备。断流能力强能够切断故障电流，防止事故扩大。控制能力强保护功能多可以远程控制或自动控制其分合闸。具有过载、短路、欠压等多种保护功能。高压隔离开关的工作原理与特性工作原理隔离功能高压隔离开关是一种没有灭弧装置的开关设备，其主要功能是隔离电源，以保证其他电气设备的安全检修。能够明显地隔离电源，保证检修人员安全。结构简单运行稳定没有灭弧装置，操作简单。在各种环境条件下都能稳定运行。高压负荷开关的工作原理与特性工作原理带负荷操作灭弧能力强保护功能完善高压负荷开关是介于断路器和隔离开关之间的一种开关设备，它既能切断或闭合正常工作电流，也能在一定时间内切断或闭合较大的故障电流。可以在负荷状态下进行分合操能够承受较大的故障电流产生的电弧。具有过载、短路、欠压等多种保护功能。作。高压熔断器的工作原理与特性01020304工作原理快速熔断保护功能单一结构简单可靠高压熔断器是一种当通过的电流超过规定值时，熔体熔断而切断电路的保护装置。当电流超过规定值时，熔体迅主要用于短路保护，不具有过载和欠压保护功能。熔断器结构简单，使用安全可速熔断。靠。03成套配电装置的组成与功能开关柜的组成与功能组成开关柜主要由断路器、隔离开关、负荷开关、操作机构、互感器、母线、进出线套管、电缆终端等元件组成。功能开关柜作为配电系统中的主要设备，主要用于接收和分配电能，同时具备控制、保护和监测等功能。配电箱的组成与功能组成配电箱主要由进线开关、出线开关、电能计量仪表、指示灯、按钮等元件组成。功能配电箱主要用于接收和分配电能，同时具备控制和监测等功能，是低压配电系统中的重要组成部分。箱式变电站的组成与功能组成箱式变电站主要由变压器、高压开关设备、低压开关设备、电能计量仪表、控制设备等元件组成。功能箱式变电站主要用于变压和分配电能，同时具备控制和监测等功能，是城市配电网中的重要设备。母线桥的组成与功能组成母线桥主要由母线、绝缘子、支架等元件组成。功能母线桥主要用于连接...
