晶体二极管和三极管测试课件VIP免费

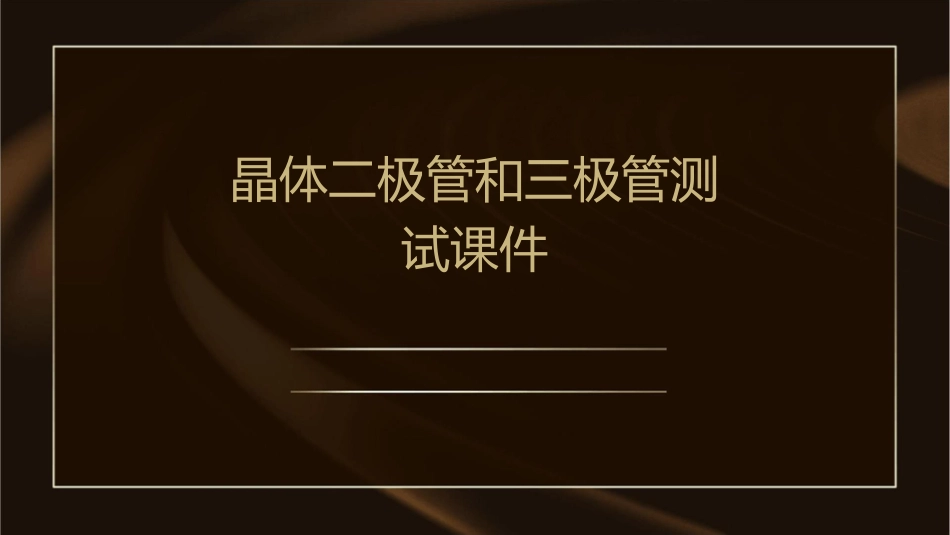

晶体二极管和三极管测试课件_第1页
1/26

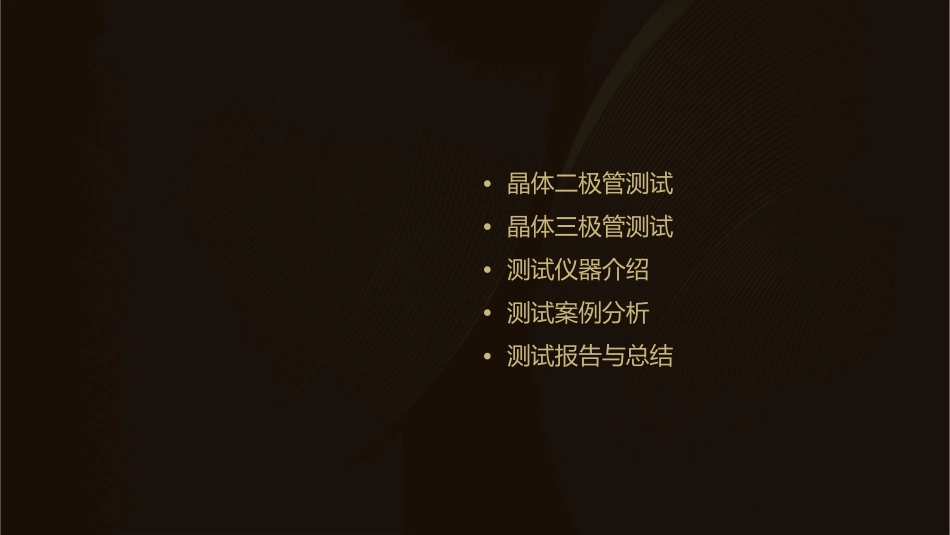

晶体二极管和三极管测试课件_第2页
2/26

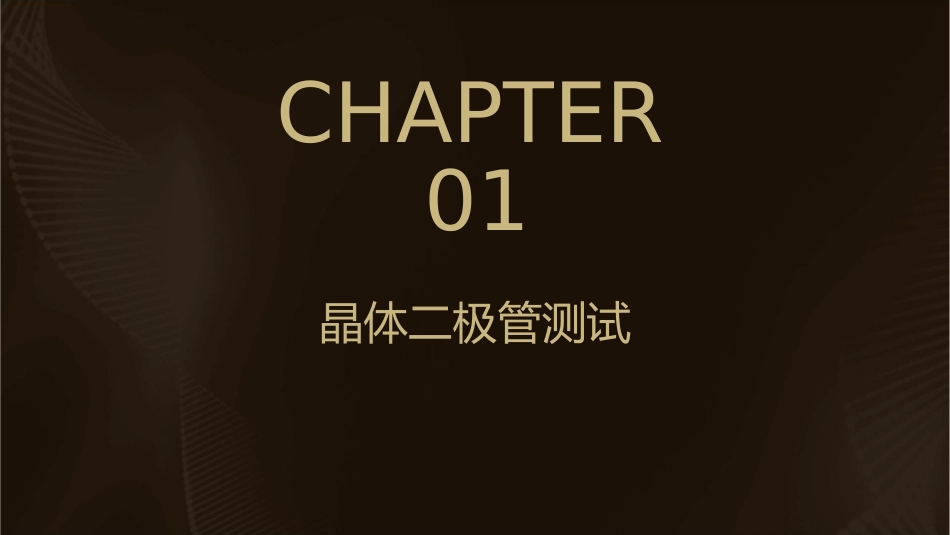

晶体二极管和三极管测试课件_第3页
3/26
晶体二极管和三极管测试课件•晶体二极管测试•晶体三极管测试•测试仪器介绍•测试案例分析•测试报告与总结CHAPTER01晶体二极管测试伏安特性测试总结词通过测量二极管两端电压与电流的关系,评估其导通和截止特性。详细描述在二极管两端施加不同的电压,测量相应的电流值,绘制伏安特性曲线。该曲线通常分为三个区域:截止区、导通区和饱和区。开关特性测试总结词评估二极管作为开关的特性和性能,包括开启时间和关闭时间。详细描述通过测试二极管的开关速度来评估其性能。开启时间和关闭时间越短,二极管的开关性能越好。此外,还涉及反向恢复时间的评估。频率特性测试总结词测量二极管在不同频率下的阻抗特性,以评估其高频响应。详细描述通过改变频率并测量二极管在不同频率下的阻抗,可以绘制出频率特性曲线。该曲线显示了二极管在不同频率下的导通和截止性能。温度特性测试总结词研究二极管在不同温度下的伏安特性、开关特性和频率特性的变化情况。详细描述将二极管置于不同的温度环境中,测量其伏安特性、开关特性和频率特性,以评估其在不同温度下的性能。CHAPTER02晶体三极管测试电流放大倍数测试总结词电流放大倍数是晶体三极管的重要参数之一,反映了三极管对输入信号的放大能力。详细描述电流放大倍数测试是通过测量三极管在静态和动态条件下的电流放大倍数,以评估三极管的直流和交流特性。测试时,需要将三极管接入测试电路,并利用示波器等设备测量输入和输出电流的变化情况。开关特性测试总结词开关特性测试反映了三极管作为开关器件的性能表现。详细描述开关特性测试包括开启时间和关闭时间的测量,以及三极管在开关状态下的电压和电流测量。这些参数对于高频电路设计和应用具有重要意义。频率特性测试总结词频率特性测试反映了三极管在不同频率下的性能表现。详细描述频率特性测试包括频率响应、增益和相位等参数的测量。这些参数的测量需要在不同频率下进行,通常需要使用扫频仪等设备进行测试。温度特性测试总结词详细描述温度特性测试反映了三极管在不同温度下的性能表现。温度特性测试包括温度对三极管的直流和交流特性的影响,如温度对电流放大倍数、频率特性和开关特性的影响。测试时需要将三极管置于不同温度环境中,并观察其性能变化情况。VSCHAPTER03测试仪器介绍万用表01020304功能选用使用方法注意事项用于测量电压、电流、电阻等电学参数。选择适合的量程和功能档位,如直流电压档、交流电压档、电阻档等。将测试表笔插入相应的插孔,红表笔插入正极插孔,黑表笔插入负极插孔。避免在带电状态下更换表笔或调整量程。示波器功能使用方法用于观察信号的波形和幅度。将探头与示波器连接,调整探头和示波器参数,观察信号波形。选用注意事项选择适当的带宽、分辨率和触发方式。注意探头和示波器的匹配问题,避免信号过载或失真。信号发生器功能选用用于产生不同频率和幅度的信号。选择适当的频率、幅度和波形类型。使用方法注意事项连接信号发生器与被测器件,调整信号发生器参数,观察被测器件的反应。注意信号源与被测器件的阻抗匹配问题。扫频仪功能选用用于测试电路的频率响应和幅频特性。选择适当的扫描范围和分辨率。使用方法注意事项连接扫频仪与被测器件,调整扫频仪参数,观察被测器件的频率响应曲线。注意扫频仪的精度和使用环境的影响。CHAPTER04测试案例分析二极管击穿案例总结词详细描述二极管击穿是指其在正向偏置电压下,电压二极管击穿通常分为硬击穿和软击穿两种情况。硬击穿会导致器件永久性损坏,而软击穿则会导致器件性能下降,但不一定立即损坏。二极管击穿的原因可能包括过电压、过电流、高温等。超过其最大正向电压时,其电流迅速增加,导致器件失去单向导电性,甚至导致器件永久性损坏的现象。三极管饱和失真案例总结词详细描述三极管饱和失真是指当三极管的基极电流太大时,三极管的集电极电流无法继续增加,导致输出波形发生失真的现象。三极管饱和失真通常发生在音频放大器等音频信号处理电路中。饱和失真会导致输出信号的幅度减小,同时产生谐波失真,严重影响音质。为了防止饱和失真,需要合理控制基极电流的大小。三极管...
