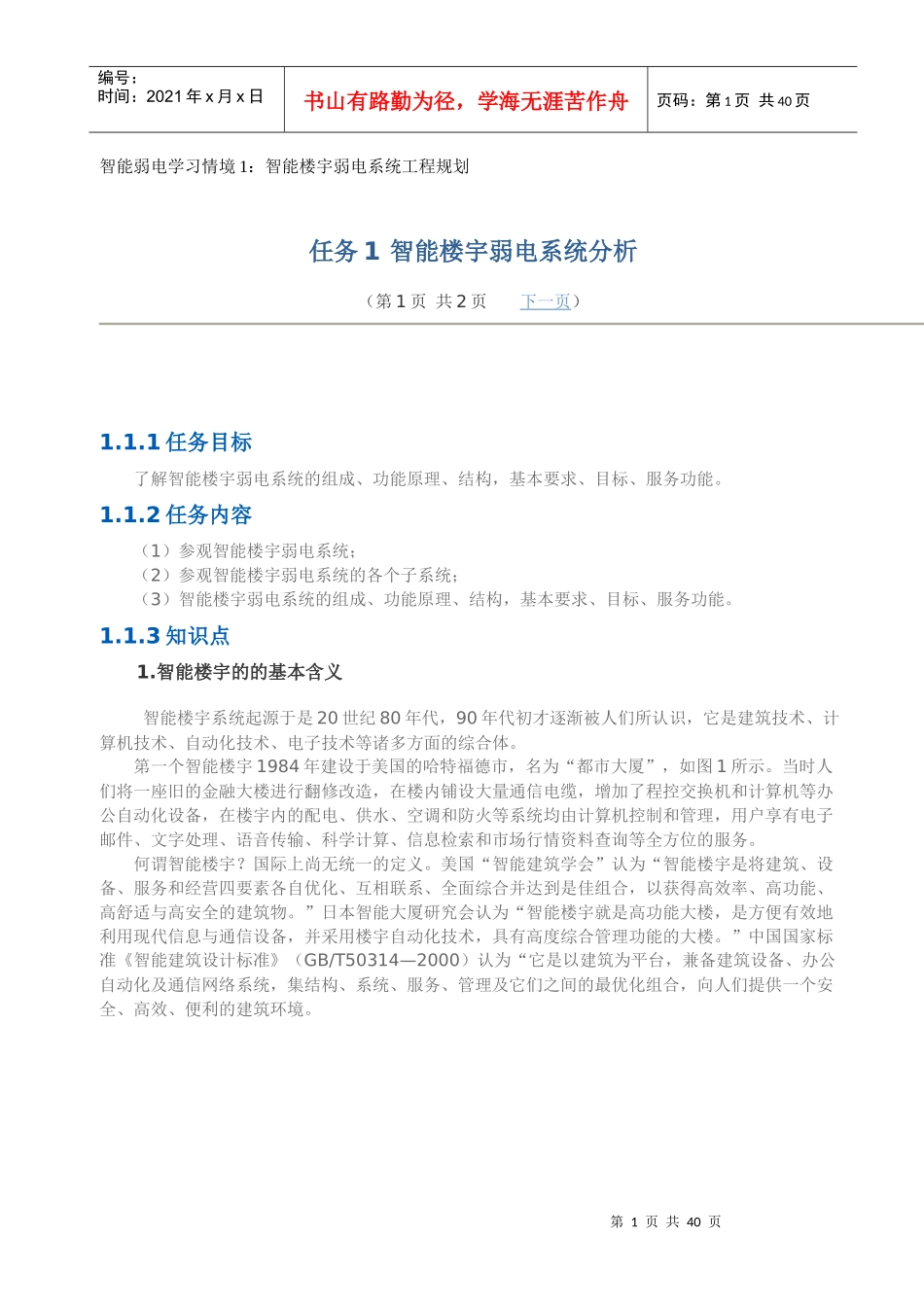

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页智能弱电学习情境1：智能楼宇弱电系统工程规划任务1智能楼宇弱电系统分析（第1页共2页下一页）1.1.1任务目标了解智能楼宇弱电系统的组成、功能原理、结构，基本要求、目标、服务功能。1.1.2任务内容（1）参观智能楼宇弱电系统；（2）参观智能楼宇弱电系统的各个子系统；（3）智能楼宇弱电系统的组成、功能原理、结构，基本要求、目标、服务功能。1.1.3知识点1.智能楼宇的的基本含义智能楼宇系统起源于是20世纪80年代，90年代初才逐渐被人们所认识，它是建筑技术、计算机技术、自动化技术、电子技术等诸多方面的综合体。第一个智能楼宇1984年建设于美国的哈特福德市，名为“都市大厦”，如图1所示。当时人们将一座旧的金融大楼进行翻修改造，在楼内铺设大量通信电缆，增加了程控交换机和计算机等办公自动化设备，在楼宇内的配电、供水、空调和防火等系统均由计算机控制和管理，用户享有电子邮件、文字处理、语音传输、科学计算、信息检索和市场行情资料查询等全方位的服务。何谓智能楼宇？国际上尚无统一的定义。美国“智能建筑学会”认为“智能楼宇是将建筑、设备、服务和经营四要素各自优化、互相联系、全面综合并达到是佳组合，以获得高效率、高功能、高舒适与高安全的建筑物。”日本智能大厦研究会认为“智能楼宇就是高功能大楼，是方便有效地利用现代信息与通信设备，并采用楼宇自动化技术，具有高度综合管理功能的大楼。”中国国家标准《智能建筑设计标准》（GB/T50314—2000）认为“它是以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务、管理及它们之间的最优化组合，向人们提供一个安全、高效、便利的建筑环境。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页上述定义互有差异，但也有共性的地方，一方面，智能楼宇一定是一个集建筑、结构、水、采暖与通风、电气、自动化、通信等专业的系统化工程，其实现技术一定是多技术领域的高度综合。另一方面，无论采用什么方式去实现，智能楼宇的实现目标一定是提供安全、高效、舒适、便利的建筑环境，当然，从可持续发展的角度，还应考虑“节能环保”。此外，楼宇的“智能”一定体现在“人性化”上。2.智能楼宇的组成和结构智能楼宇的组成要素通常有三大基本要素，即楼宇自动化系统（BAS，BuildingAutomationSystem）、通信自动化系统（CAS，CommunicationAutomationsystem）和办公自动化系统（OAS，officeAutomationSystem）。通常人们把它们称为了3A。这三者是有机结合的，建筑环境是智能楼宇基本组成要素的支持平台。为实施3A系统，需借助结构化综合布线系统，即PDS（PremsiesDistributionSystem）。如图1-2所示。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页智能楼宇弱电系统通常又被分解为若干个子系统（如图2所示），这些子系统分别是：（1）智能楼宇系统集成中心SIC系统集成中心（SIC）系统集成中心具有对中各个智能化系统信息汇集和各类信息综合管理的功能，并实现以下几方面的具体功能。1）汇集建筑物内外各类信息，并进行实时处理及通信能力，接口界要面标准、规范，可实现各子系统之间的信息交换及通信能力。2）对建筑物各个子系统进行综合管理能力。（2）楼宇设备自控系统楼宇自动化BA系统该体系以中央处理计算机为核心，对建筑物内的设备运行状况、进行实时控制和管理，能够随时按需调整建筑物内部的温度、湿度，照明强度和空气清新度。圣纳BA系统包括：空调暖通监控子系统、通风监控子系统、给排水监控子系统、电梯监控子系统、供电监控子系统、照明监控子系统、消防监控子系统。第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页（3）消防报警与联动系统防火自动化FA系统通过设在建筑物内不同位置的烟火测控装置提供的信息自动进行火灾报警。同时，启动火灾联动系统，包括关闭空调，开启排烟装置启动消防专用梯，并且消防系统启动运行，发出...
