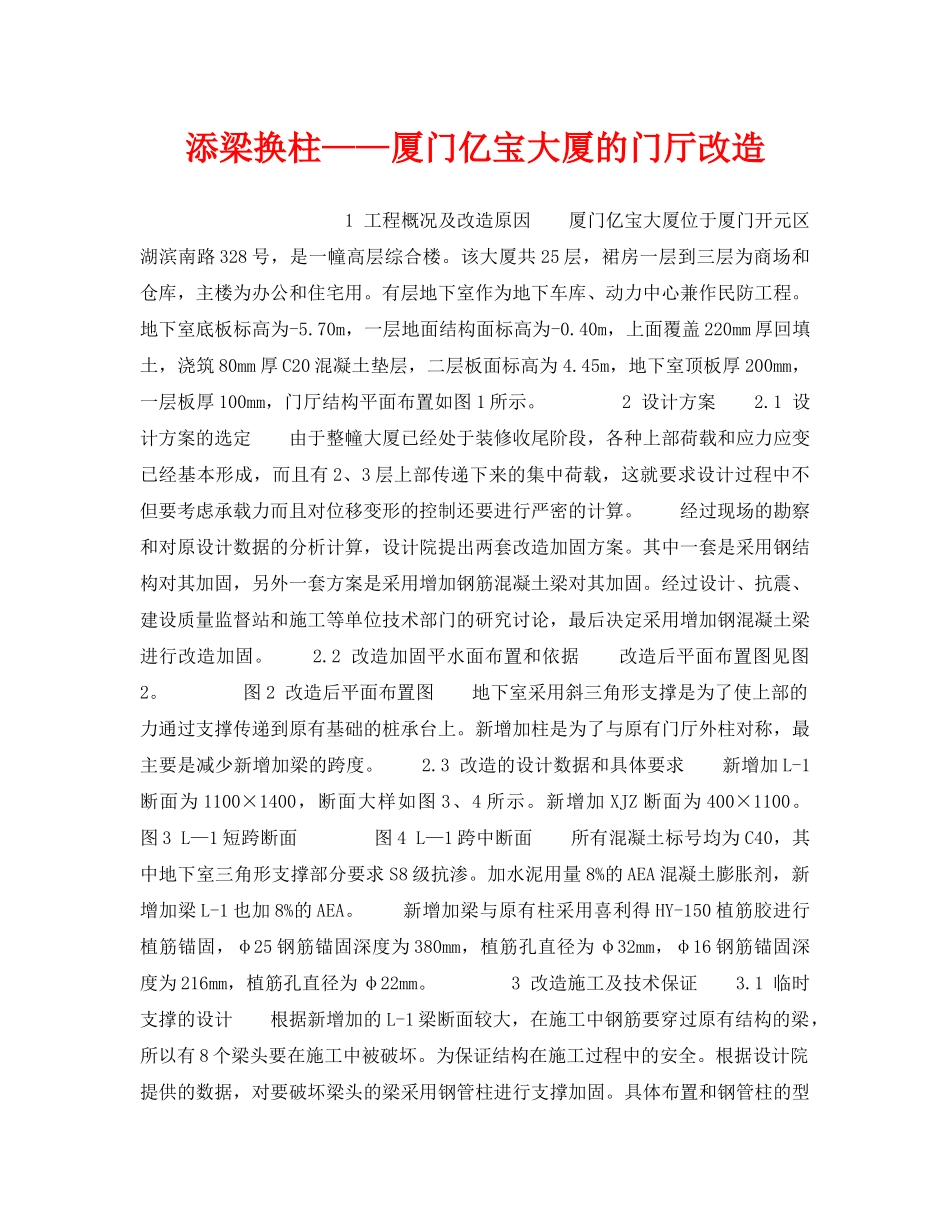

添梁换柱——厦门亿宝大厦的门厅改造1工程概况及改造原因厦门亿宝大厦位于厦门开元区湖滨南路328号，是一幢高层综合楼。该大厦共25层，裙房一层到三层为商场和仓库，主楼为办公和住宅用。有层地下室作为地下车库、动力中心兼作民防工程。地下室底板标高为-5.70m，一层地面结构面标高为-0.40m，上面覆盖220mm厚回填土，浇筑80mm厚C20混凝土垫层，二层板面标高为4.45m，地下室顶板厚200mm，一层板厚100mm，门厅结构平面布置如图1所示。2设计方案2.1设计方案的选定由于整幢大厦已经处于装修收尾阶段，各种上部荷载和应力应变已经基本形成，而且有2、3层上部传递下来的集中荷载，这就要求设计过程中不但要考虑承载力而且对位移变形的控制还要进行严密的计算。经过现场的勘察和对原设计数据的分析计算，设计院提出两套改造加固方案。其中一套是采用钢结构对其加固，另外一套方案是采用增加钢筋混凝土梁对其加固。经过设计、抗震、建设质量监督站和施工等单位技术部门的研究讨论，最后决定采用增加钢混凝土梁进行改造加固。2.2改造加固平水面布置和依据改造后平面布置图见图2。图2改造后平面布置图地下室采用斜三角形支撑是为了使上部的力通过支撑传递到原有基础的桩承台上。新增加柱是为了与原有门厅外柱对称，最主要是减少新增加梁的跨度。2.3改造的设计数据和具体要求新增加L-1断面为1100×1400，断面大样如图3、4所示。新增加XJZ断面为400×1100。图3L—1短跨断面图4L—1跨中断面所有混凝土标号均为C40，其中地下室三角形支撑部分要求S8级抗渗。加水泥用量8%的AEA混凝土膨胀剂，新增加梁L-1也加8%的AEA。新增加梁与原有柱采用喜利得HY-150植筋胶进行植筋锚固，φ25钢筋锚固深度为380mm，植筋孔直径为φ32mm，φ16钢筋锚固深度为216mm，植筋孔直径为φ22mm。3改造施工及技术保证3.1临时支撑的设计根据新增加的L-1梁断面较大，在施工中钢筋要穿过原有结构的梁，所以有8个梁头要在施工中被破坏。为保证结构在施工过程中的安全。根据设计院提供的数据，对要破坏梁头的梁采用钢管柱进行支撑加固。具体布置和钢管柱的型号如图5所示。同时还进行临时线形支撑的搭设。结合现场实际情况和工期要求，我们采用空压机带动风镐进行凿除。先进行放线，再用手动砂轮切割机将混凝土切15~20mm深（以不切到钢筋为宜），然后再用风镐逐步凿除。3.3HiltiHIT-HY150植筋3.3.1钻植筋孔最初考虑到电锤的钻孔难度大，拟采用金钢取孔，但采用金刚取孔有可能取断原有结构主筋，而且不能保证孔的表面有足够的粗糙度，最后还是采用电锤钻孔，在原有结构主筋位置适当调整钻孔位置。3.3.2清洗植筋孔植筋孔成型达到设计深度后，由于是水平成孔，所以用清水将孔内的灰尘清洗干净，并让其自然干燥。3.3.3注射粘结剂插入钢筋将罐装胶安在分配器中，从孔的底部开始注射以确保完全填充。在插入钢筋时应有一些胶资助溢出。注射胶量一般以填满孔的2/3为宜。然后匀速旋转钢筋插入孔内。注射量的计算公式一般为V=Lb,inst×（D2-φ2）/1000（其中V为注射量单位为ml，Lb,inst为锚固安装长度单位为mm，D为孔的直径单位为mm，φ为钢筋的公称直径单位为mm）。3.3.4固化该产品的固化时间与施工时的施工温度直接相关。对应关系如下：20℃胶凝时间为6min，固化时间为50min。30℃胶凝时间为4min，固化时间为40min。3.3.5植筋拉拔试验植筋的效果直接影响到改造工程的成功与否，由于我公司第一次使用喜利得HY-150植筋胶，所以对所植的97根φ25钢筋按不小于3%的数量随机抽取了3根进行测试，实际测试数据如下表：测试数据表1见表3.4临时支撑施工安装3.4.1线形支撑的搭设为保证支撑的受力均衡在支撑架的顶部用可调节顶托来调节。3.4.2临时钢管支撑的安装临时钢管支撑根据现场实际情况进行编号，然后根据编号量出实际加工长度，由专业钢结构公司加工制作，运到现场安装。加工时应确保钢管的壁厚和材质是否符合设计要求。安装时为确保钢管支撑的垂直度，安装现场架设两台经纬仪进行垂直度控制。使其安装垂直度偏差控制在H/1000以内。钢管支撑安装校正固定后，再用高效无收缩灌浆料将底座灌密实。3.5新增加L-1混凝土浇筑施工根据是设计要求，混凝...
