循环水装置土建施工方案VIP免费

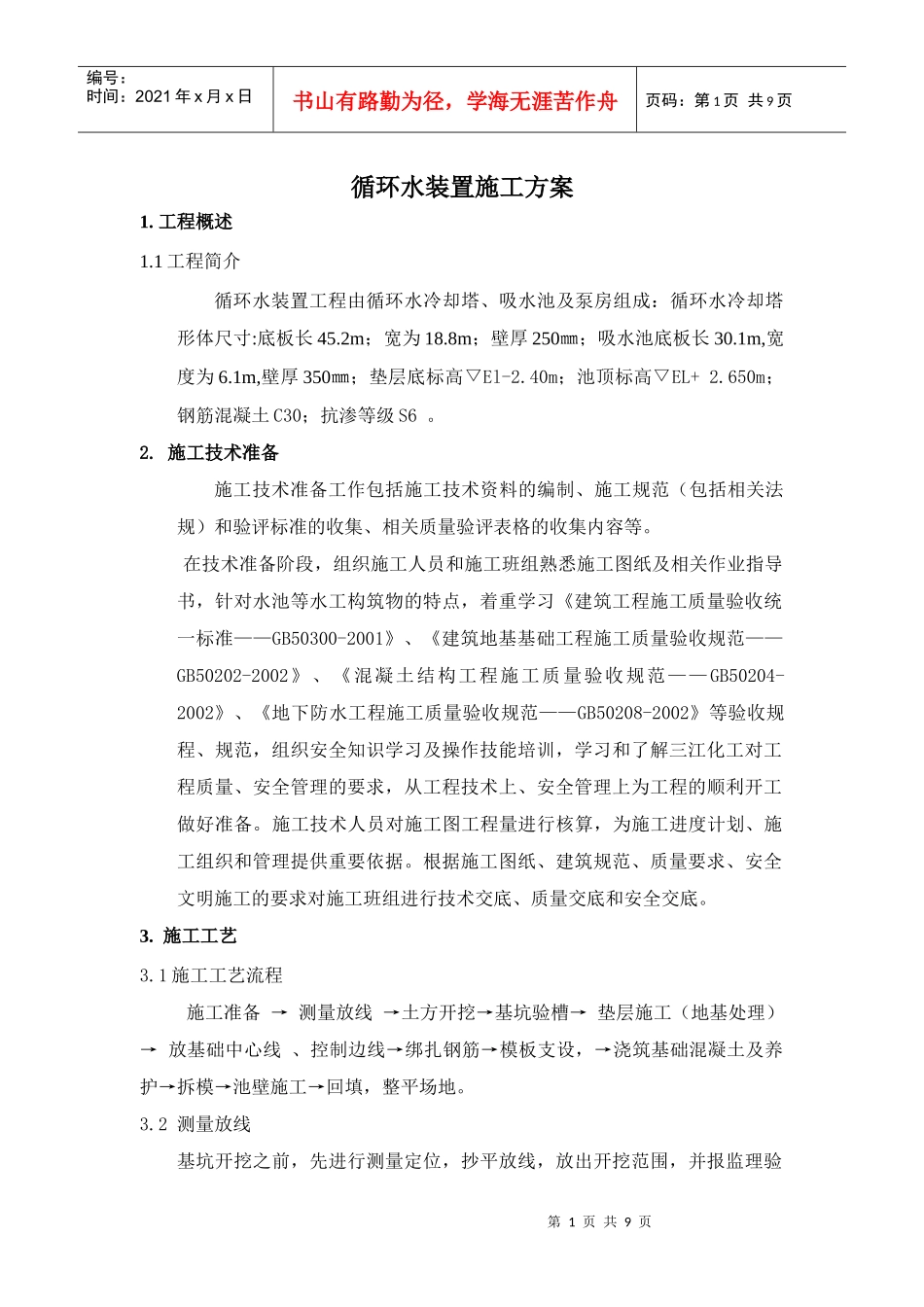

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页循环水装置施工方案1.工程概述1.1工程简介循环水装置工程由循环水冷却塔、吸水池及泵房组成：循环水冷却塔形体尺寸:底板长45.2m；宽为18.8m；壁厚250㎜；吸水池底板长30.1m,宽度为6.1m,壁厚350㎜；垫层底标高▽El-2.40m；池顶标高▽EL+2.650m；钢筋混凝土C30；抗渗等级S6。2.施工技术准备施工技术准备工作包括施工技术资料的编制、施工规范（包括相关法规）和验评标准的收集、相关质量验评表格的收集内容等。在技术准备阶段，组织施工人员和施工班组熟悉施工图纸及相关作业指导书，针对水池等水工构筑物的特点，着重学习《建筑工程施工质量验收统一标准——GB50300-2001》、《建筑地基基础工程施工质量验收规范——GB50202-2002》、《混凝土结构工程施工质量验收规范——GB50204-2002》、《地下防水工程施工质量验收规范——GB50208-2002》等验收规程、规范，组织安全知识学习及操作技能培训，学习和了解三江化工对工程质量、安全管理的要求，从工程技术上、安全管理上为工程的顺利开工做好准备。施工技术人员对施工图工程量进行核算，为施工进度计划、施工组织和管理提供重要依据。根据施工图纸、建筑规范、质量要求、安全文明施工的要求对施工班组进行技术交底、质量交底和安全交底。3.施工工艺3.1施工工艺流程施工准备→测量放线→土方开挖→基坑验槽→垫层施工（地基处理）→放基础中心线、控制边线→绑扎钢筋→模板支设，→浇筑基础混凝土及养护→拆模→池壁施工→回填，整平场地。3.2测量放线基坑开挖之前，先进行测量定位，抄平放线，放出开挖范围，并报监理验第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页收合格后，开始土方开挖。3.3基坑开挖3.3.1基坑开挖采机械开挖、人工清底,相互配合。基坑开挖采用一台反铲挖掘机挖土，三台自卸车运输土，开挖土方运到指定地点。由人工对基坑坑壁及坑底进行修理。开挖完后，基坑四边设工作面1000mm。3.3.2循环水池北边与原循环水池地坪相距较近，土方开挖时，将土方全部挖出运至指定地点堆放，不用采取支护措施。吸水池开挖时,当达到一定深度土质出现问题,则在四边坑底坡脚处采用80mm×80mm的木枋作杆桩，间距为300mm，φ48×3.5mm的钢管作横杆，间距为500mm及δ=18mm的胶合板作档板对基坑壁进行加固（如图一）。必要增加斜撑。3.3.3基坑土方开挖完后，在坑底四侧设置（300×400mm）的排水明沟。排水明沟离水池基础边线400mm，离支护设施300mm。水沟坡道为20/100。在基坑四角设置（500×500×1000mm）的集水井。采用潜水泵从集水井中排水，并设专人看护排水。当土方开挖时，有地下水渗进基坑时，停止土方开挖，采用潜水泵进行排水。待基坑内的水排完后，重新开始土方开挖。坑顶四周设排水明沟，防止地面雨水灌入基坑内。3.3.5土方开挖时，在基坑边架设一台水准仪，随时控制开挖深度。3.3.6水池基础垫层施工完后，在距基坑顶边1.5m处用Ø48钢管,作内安全栏杆，安全栏杆高1.2米,刷红、白间隔色警示。3.4池体结构施工3.4.1模板工程第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页模板采用δ=18mm的胶合板、Ø48×3.5的钢管、扣件80×80木枋穿墙螺栓等材料组合支设。为防止模板接缝处漏浆，在模板接缝处用2cm/2mm（宽/厚）海棉双面胶压缝。对拉螺栓选用直径Ø12~Ø16钢筋加工，中间加焊D50×3止水环。采用Ø12~Ø14对拉螺栓时，水平及垂直方向间距分别为600；采用Ø16对拉螺栓时，水平及垂直方向间距分别为800；对拉螺栓的安装（如图二）模板拆除后，取出池壁对拉螺栓上的木饼（木饼可用圆形或方形的木饼），在取出木饼形成的凹坑内用气割割除对拉螺栓。凹坑用与池体结构强度相同的微膨胀水泥砂浆填补，表面刮平。在调制微膨胀水泥砂浆时注意砂浆的色泽尽可能与池壁混凝土的色泽保持一致。模板支撑系统，水池外模用图二：防水对拉螺栓安装方法Ø48mm钢管搭设双排脚手架，水池内模支撑系统采用Ø48mm钢管搭设满堂脚手架，该满堂脚手架也作为池顶板的支撑...
