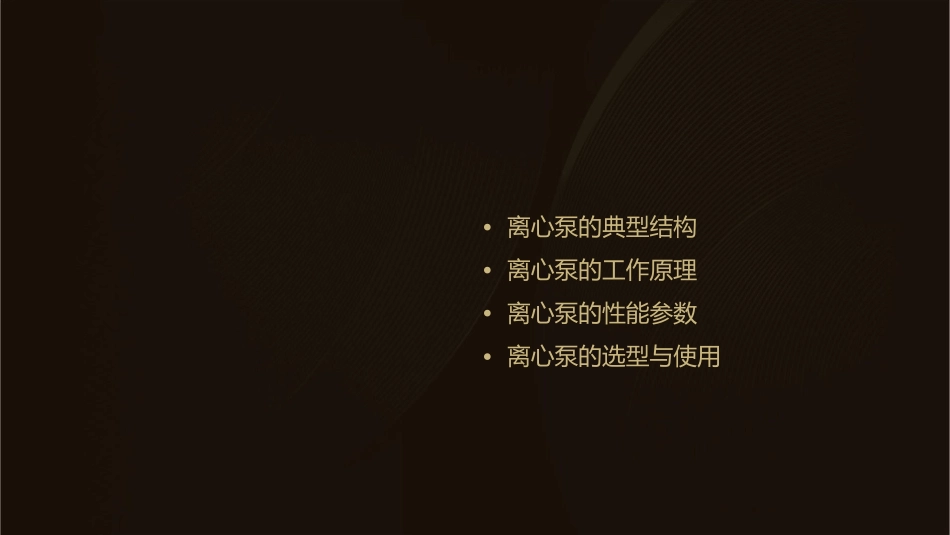

离心泵的典型结构与工作原理概要课件•离心泵的典型结构•离心泵的工作原理•离心泵的性能参数•离心泵的选型与使用CHAPTER01离心泵概述离心泵的定义01离心泵是一种利用离心力原理进行输送液体的机械装置。02它通过旋转的叶轮产生离心力，从而将液体从吸入口吸入，并从排出口排出。离心泵的分类根据结构形式，离心泵可分为单级泵和多级泵。根据输送介质，离心泵可分为清水泵、污水泵、油泵、泥浆泵等。离心泵的应用场景离心泵广泛应用于工业、农业、城市供水、排水、消防等领域。在化工、制药、食品等行业中，离心泵也常被用于输送各种腐蚀性、易燃易爆、剧毒等特殊介质。CHAPTER02离心泵的典型结构叶轮叶轮是离心泵的核心部件，通常由铸铁、青铜或不锈钢制成。它由叶片和轮毂组成，叶片安装在轮毂上，形状和尺寸根据泵的设计参数而定。叶轮的作用是给流体提供能量，通过旋转叶片将机械能转化为流体的动能和压能。泵壳泵壳是离心泵的主体部分，通常由铸铁、铸钢或不锈钢制成。它分为吸入室和压出室，吸入室的作用是引导流体进入叶轮，压出室的作用是收集从叶轮出来的流体并导向泵的出口。泵壳的设计必须考虑到流体流动的顺畅性和压力的稳定性。轴与轴承轴是连接电机和叶轮的传动部件，通常由钢或不锈钢制成。轴承是支撑轴并保持其稳定旋转的部件，分为滑动轴承和滚动轴承两类。轴与轴承的设计必须考虑到机械效率和寿命，以及流体对轴的腐蚀和磨损作用。密封装置密封装置的作用是防密封装置的设计必须考虑到密封性能、维护方便性和使用寿命等因素。止流体从泵内泄漏或外部空气进入泵内。根据不同的应用需求，可以采用填料密封、机械密封或油封等密封形式。泵座与泵基泵座是支撑和固定离心泵的底座，通常由铸铁或混凝土制成。010203泵基是连接泵座和地面的基础结构，其设计必须考虑到地面承载能力和稳定性。泵座与泵基的设计必须考虑到安装方便性和运行稳定性，以及地震和其他自然灾害的影响。CHAPTER03离心泵的工作原理离心泵的工作流程0102离心泵启动前，需先向泵内灌满电机驱动叶轮旋转，叶轮带动液输送液体。体旋转。旋转的液体在离心力的作用下，从叶轮中心被甩向泵壳，进入泵壳后流速降低，压力增加。经过泵壳的导流作用，液体的动能转化为静压能，以较高的压力从泵出口排出。0304离心泵的能量转换离心泵工作时，电机将机械能传递给叶轮，使叶轮旋转。叶轮旋转带动液体转动，使液体的动能增加。在离心力的作用下，液体的动能转化为压力能，从而实现能量的转换。离心泵的汽蚀现象当泵入口处的压力低于液体在该温度下的饱和蒸汽压力时，液体会发01020304生汽化。汽化的液体在泵内高压区域会迅速凝结成微小气泡，随着液流进入高压区域后被挤压破裂。气泡破裂时产生局部的高压和冲击波，会对叶轮和泵壳造成损坏。为避免汽蚀现象发生，应确保泵入口压力不低于液体的饱和蒸汽压力，并定期检查泵的汽蚀情况。CHAPTER04离心泵的性能参数流量流量：指离心泵在单位时间内输送的液体量，通常用体积表示，单位为立方米/秒（m³/s）、立方米/小时（m³/h）等。流量与泵的转速、叶轮尺寸、泵的进出口压力等有关，是评价泵性能的重要参数之一。扬程扬程：指离心泵对单位重量液体所做的功，即液体在泵进出口之间所获得的能量，单位为米（m）。扬程与泵的转速、叶轮尺寸、泵的进出口压力等有关，是评价泵性能的重要参数之一。功率与效率功率指离心泵在单位时间内所做的功，通常用马力（hp）或千瓦（kW）表示。效率指离心泵实际输出功率与输入功率之比，效率越高，表示离心泵的性能越好。汽蚀余量汽蚀余量：指离心泵入口处液体所具有的能量，单位为米（m）。汽蚀余量与泵的转速、叶轮尺寸、泵的进出口压力等有关，是评价泵性能的重要参数之一。CHAPTER05离心泵的选型与使用离心泵的选型原则根据输送介质特性选择泵的类型考虑泵的效率和可靠性根据输送液体的性质，如腐蚀性、磨蚀性、粘性等，选择适合的泵类型。选择高效、可靠的泵，以提高生产效率，降低维护成本。ABCD确定泵的流量和扬程考虑泵的安装和使用条件根据工艺流程要求，计算所需的流量和扬程，以确保泵能够满足生产需求。根据现场安装...
