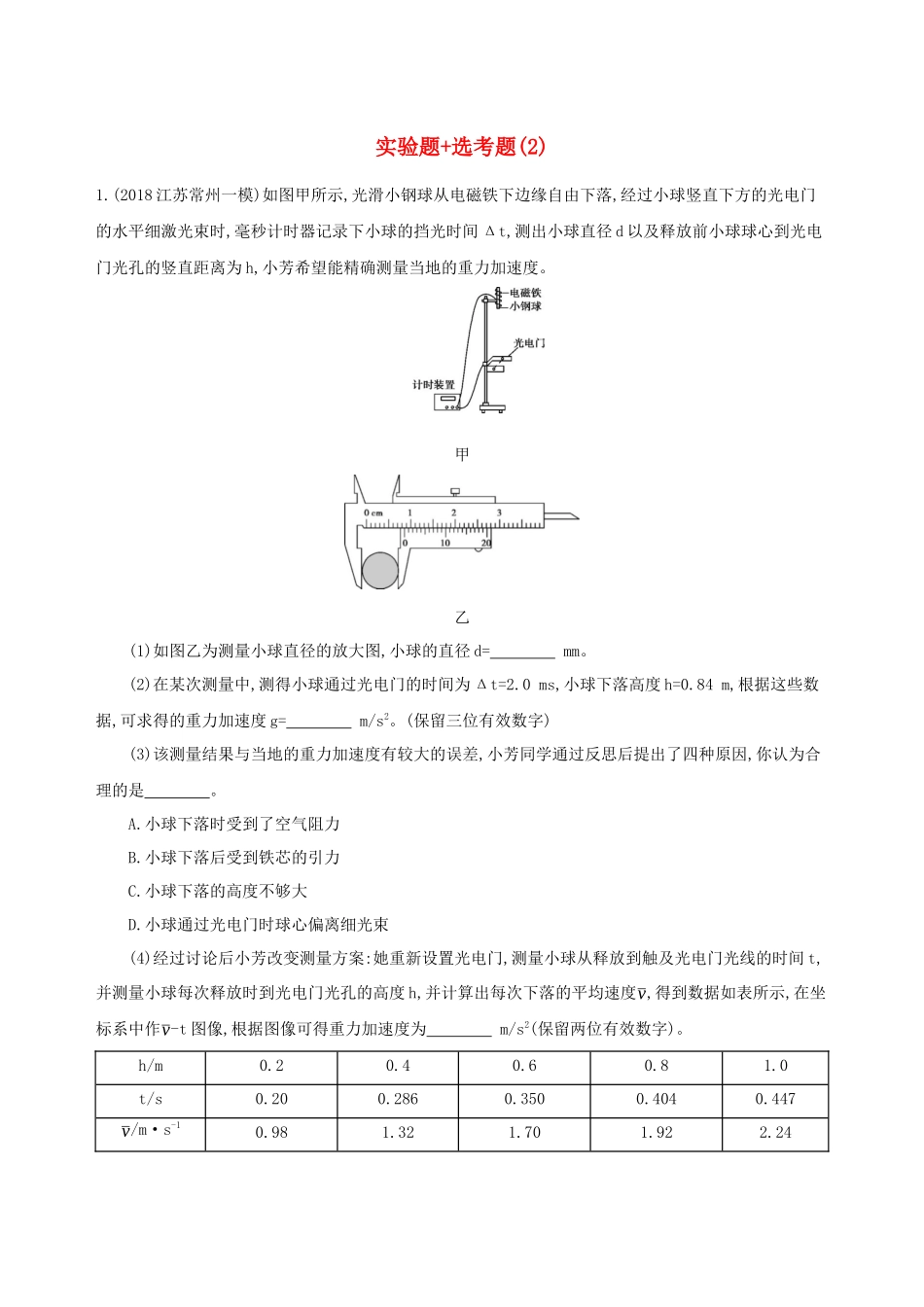

实验题+选考题(2)1.(2018江苏常州一模)如图甲所示,光滑小钢球从电磁铁下边缘自由下落,经过小球竖直下方的光电门的水平细激光束时,毫秒计时器记录下小球的挡光时间Δt,测出小球直径d以及释放前小球球心到光电门光孔的竖直距离为h,小芳希望能精确测量当地的重力加速度。甲乙(1)如图乙为测量小球直径的放大图,小球的直径d=mm。(2)在某次测量中,测得小球通过光电门的时间为Δt=2.0ms,小球下落高度h=0.84m,根据这些数据,可求得的重力加速度g=m/s2。(保留三位有效数字)(3)该测量结果与当地的重力加速度有较大的误差,小芳同学通过反思后提出了四种原因,你认为合理的是。A.小球下落时受到了空气阻力B.小球下落后受到铁芯的引力C.小球下落的高度不够大D.小球通过光电门时球心偏离细光束(4)经过讨论后小芳改变测量方案:她重新设置光电门,测量小球从释放到触及光电门光线的时间t,并测量小球每次释放时到光电门光孔的高度h,并计算出每次下落的平均速度v,得到数据如表所示,在坐标系中作v-t图像,根据图像可得重力加速度为m/s2(保留两位有效数字)。h/m0.20.40.60.81.0t/s0.200.2860.3500.4040.447v/m·s-10.981.321.701.922.242.(2018江苏苏州一模)小明同学学过“练习使用多用电表”后想进一步研究多用电表的有关问题。图(a)图(b)图(c)图(d)(1)他先用多用电表测量某元件的电阻,操作如下:先选用欧姆表“×100”挡开始测量,发现指针偏角过小,则应换用(选填“×10”或“×1k”)挡;换挡后必须将红表笔和黑表笔,调零后再重新测量。(2)为了弄清欧姆表有关问题,小明查阅资料后发现,欧姆表内部电路可等效为:一个无内阻的电源、一个理想电流表和一个电阻串联而成的电路,如图(a)所示。为了测定该欧姆表电源的电动势和“×1k”挡位的内电阻,他设计了如图(b)所示的测量电路。①将上述调零后的欧姆表接入电路时,红表笔应和(选填“1”或“2”)端相连,黑表笔连接另一端。②将滑动变阻器的滑片调到适当位置,使欧姆表的示数如图(c)所示,这时电压表的示数如图(d)所示。欧姆表和电压表的读数分别为Ω和V。③调节滑动变阻器的滑片,使其接入电路的阻值为零。此时多用电表和电压表的读数分别为12.0kΩ和4.00V。从测量数据可知,电压表的内阻为kΩ。④根据前面的实验数据计算可得,此多用电表等效电源的电动势为V,该电阻挡的内电阻为kΩ。3.【选修3-3】(2017江苏苏锡常镇四市调研)(1)关于实验“用油膜法估测分子大小”,下列说法正确的是。A.为了防止酒精的挥发,配置的油酸酒精溶液不能长时间放置B.用注射器往水面上滴一滴油酸酒精溶液后,应立即将油膜的形状描下来C.处理数据时将一滴油酸酒精溶液的体积除以油膜面积就得到了油酸分子的直径D.若实验中撒的痱子粉过多,则计算得到的油酸分子的直径将偏大(2)如图所示,硬质透明塑料瓶内放少许水,用橡皮塞把瓶口塞住,向瓶内打气直到瓶塞跳出,此时可观察到瓶中出现白雾。在瓶塞跳出的瞬间,瓶内气体内能,水蒸气饱和汽压。(均选填“增大”“减小”或“不变”)(3)将(2)中瓶中水倒尽,仍用橡皮塞将瓶口塞住,用打气筒再将体积为瓶子容积n倍的空气缓慢压入瓶中,此时橡皮塞恰能跳起,已知大气压强为p0,圆柱形橡皮塞截面积大小为S,外界环境温度不变,不计橡皮塞的重力和充气针对橡皮塞的作用力。求:①橡皮塞跳起时瓶中气体的压强;②橡皮塞与瓶口间最大静摩擦力的大小。4.【选修3-4】(2017江苏南通高三模拟)(1)如图甲所示是演示简谐运动图像的装置,它由一根较长的细线和较小的沙漏组成。当沙漏摆动时,漏斗中的细沙均匀流出,同时匀速拉出沙漏正下方的木板,漏出的细沙在板上会形成一条曲线,这条曲线可以理解为沙漏摆动的振动图像。图乙是同一个沙漏分别在两块木板上形成的曲线(图中的虚线),已知P、Q分别是木板1上的两点,木板1、2的移动速度分别为v1、v2,则。A.P处堆积的细沙与Q处一样多B.P处堆积的细沙比Q处多C.v1∶v2=4∶3D.v1∶v2=3∶4(2)一飞船以0.4c的速度沿直线匀速飞向观察者,同时向观察者连续发射频率为ν0的光波。观察者接收到光波的频率νν0,观察者测量光波的速度v'c。(c是光在真空中传播的速度,均选填“大于”“小于”或“等于”)(3)如图所示为一块直角三棱镜,顶角A为30°。当一束激光...
