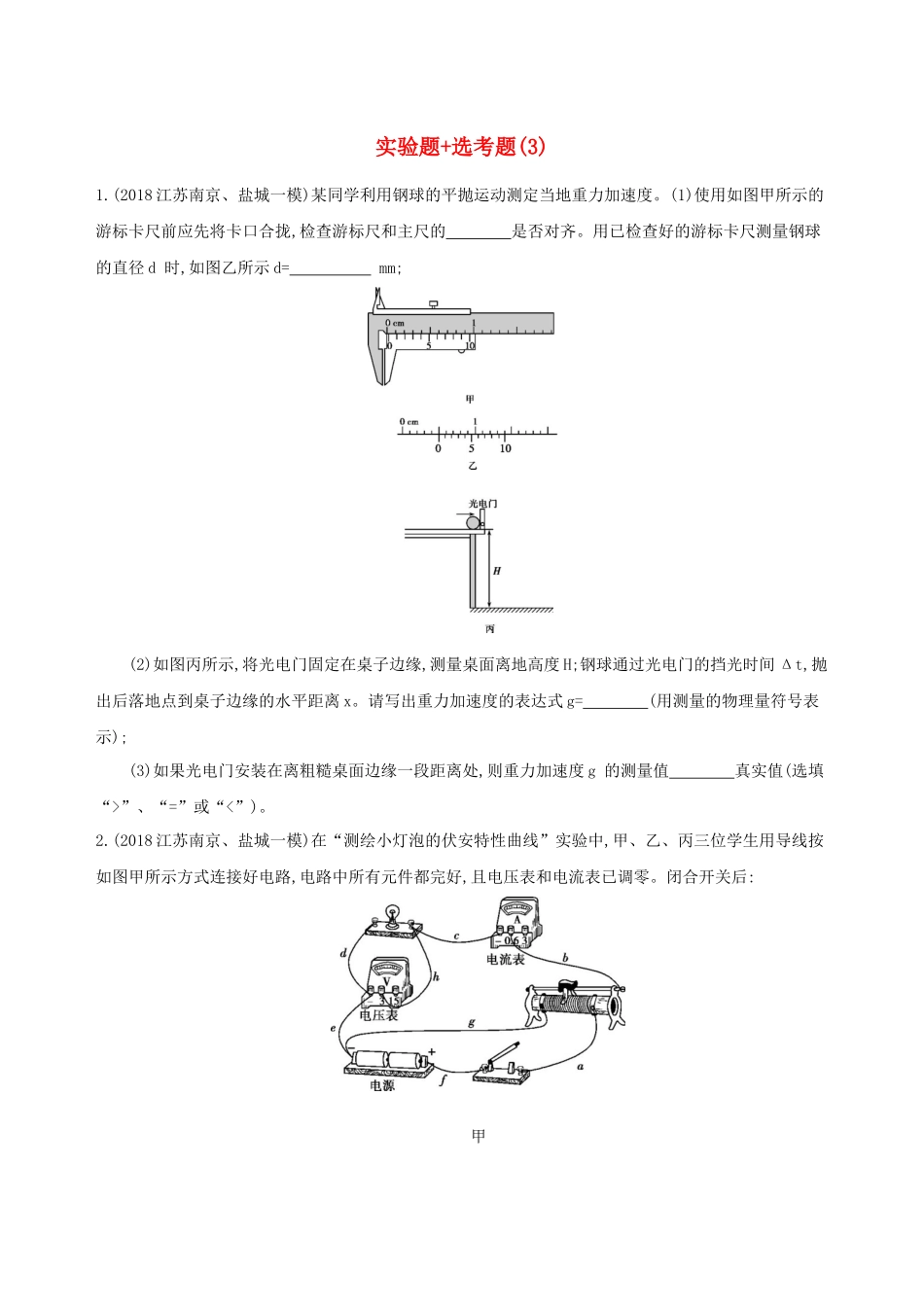

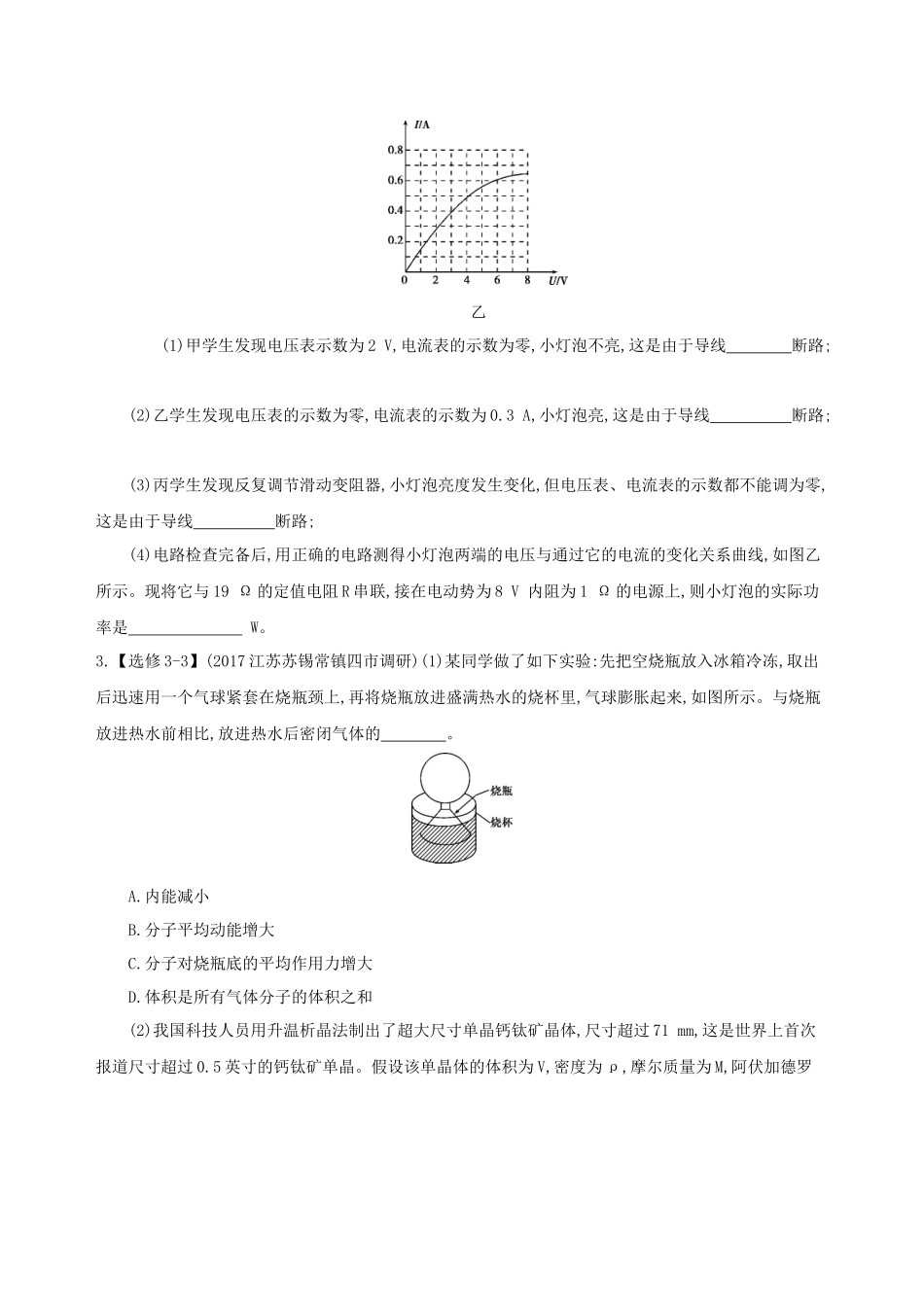

实验题+选考题(3)1.(2018江苏南京、盐城一模)某同学利用钢球的平抛运动测定当地重力加速度。(1)使用如图甲所示的游标卡尺前应先将卡口合拢,检查游标尺和主尺的是否对齐。用已检查好的游标卡尺测量钢球的直径d时,如图乙所示d=mm;(2)如图丙所示,将光电门固定在桌子边缘,测量桌面离地高度H;钢球通过光电门的挡光时间Δt,抛出后落地点到桌子边缘的水平距离x。请写出重力加速度的表达式g=(用测量的物理量符号表示);(3)如果光电门安装在离粗糙桌面边缘一段距离处,则重力加速度g的测量值真实值(选填“>”、“=”或“<”)。2.(2018江苏南京、盐城一模)在“测绘小灯泡的伏安特性曲线”实验中,甲、乙、丙三位学生用导线按如图甲所示方式连接好电路,电路中所有元件都完好,且电压表和电流表已调零。闭合开关后:甲乙(1)甲学生发现电压表示数为2V,电流表的示数为零,小灯泡不亮,这是由于导线断路;(2)乙学生发现电压表的示数为零,电流表的示数为0.3A,小灯泡亮,这是由于导线断路;(3)丙学生发现反复调节滑动变阻器,小灯泡亮度发生变化,但电压表、电流表的示数都不能调为零,这是由于导线断路;(4)电路检查完备后,用正确的电路测得小灯泡两端的电压与通过它的电流的变化关系曲线,如图乙所示。现将它与19Ω的定值电阻R串联,接在电动势为8V内阻为1Ω的电源上,则小灯泡的实际功率是W。3.【选修3-3】(2017江苏苏锡常镇四市调研)(1)某同学做了如下实验:先把空烧瓶放入冰箱冷冻,取出后迅速用一个气球紧套在烧瓶颈上,再将烧瓶放进盛满热水的烧杯里,气球膨胀起来,如图所示。与烧瓶放进热水前相比,放进热水后密闭气体的。A.内能减小B.分子平均动能增大C.分子对烧瓶底的平均作用力增大D.体积是所有气体分子的体积之和(2)我国科技人员用升温析晶法制出了超大尺寸单晶钙钛矿晶体,尺寸超过71mm,这是世界上首次报道尺寸超过0.5英寸的钙钛矿单晶。假设该单晶体的体积为V,密度为ρ,摩尔质量为M,阿伏加德罗常数为NA。则该晶体所含有的分子数为,分子直径为。(球的体积V=16πD3,D为球的直径)(3)一定质量的理想气体,经历A→B→C状态变化过程,如图所示。气体在A状态时温度为300K。①求气体在B状态时的温度TB;②若A→B→C过程中气体内能增加了40J,求此过程中气体吸收的热量Q。4.【选修3-4】(2017江苏南京、盐城一模)(1)下列哪些事例应用了光的全反射现象。A.光导纤维通讯B.用三棱镜观察太阳光谱C.用白光照肥皂膜看到彩色条纹D.某些光学仪器中用等腰直角玻璃三棱镜改变光路90°(2)在用双缝干涉测量光的波长时,激光投射到两条相距为d的狭缝上,双缝到屏的距离为l,如图甲所示。屏上P点到两狭缝距离相等,该点出现(选填“亮”或“暗”)条纹。A、B两点分别为第5条和第10条亮纹的中心位置,它们之间的距离为x,则激光的波长为。甲乙(3)一列简谐横波在均匀介质中沿x轴正方向传播,波源位于坐标原点,在t=0时刻波源开始振动,在t=3s时刻的波形如图乙所示。求:①该波沿x方向传播的速度;②7s内x=2m处质点运动的路程。答案精解精析1.答案(1)零刻线5.0(2)2Hd2x2·(Δt)2(3)>解析(1)使用游标卡尺前应先将卡口合拢,检查游标尺和主尺的零刻线是否对齐。图乙中游标卡尺的游标零刻线刚好与主尺上的5mm刻线对齐,所以钢球的直径d=5.0mm;(2)钢球通过光电门时的速度即钢球做平抛运动的初速度为v0=dΔt,根据平抛运动的规律可知:竖直方向H=12gt2,水平方向x=v0t,由以上各式解得g=2Hd2x2(Δt)2;(3)由(2)中分析可知:g=2Hv02x2,由于光电门安装在离粗糙桌面边缘一段距离处,所以钢球通过光电门后做减速运动,所以钢球做平抛运动的初速度小于v0,故测量的重力加速度偏大。2.答案(1)d(2)h(3)g(4)0.5~0.7解析(1)电压表示数为2V,说明连接电压表的导线正常,因为电流表示数为零且灯泡不亮,应为d导线断路;(2)电流表有示数且小灯泡亮,说明连接灯泡和电流表、电源的导线正常,电压表示数为零,说明电压表没有接入电路,应为h导线断路;(3)发现反复调节滑动变阻器,小灯泡亮度发生变化,但电压表、电流表的示数都不能调为零,说明滑动变阻器为限流式接入电路,即g导线断路;(4)将电源和19Ω的电阻视为一个新电源,根据E=U+Ir可知,U=8-20I,将路端电压与电流关系画入灯泡电流随电压变化图像中...
