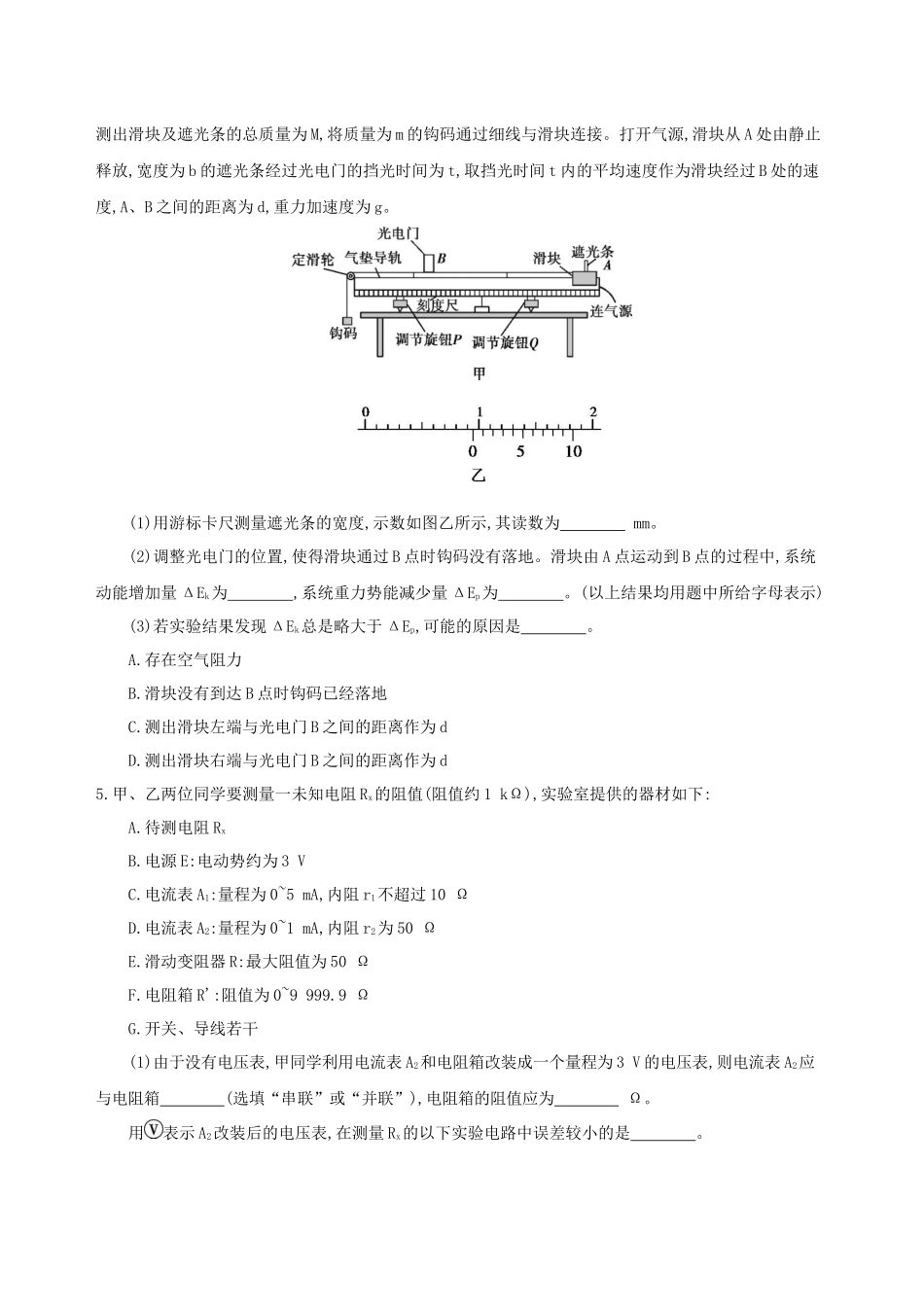

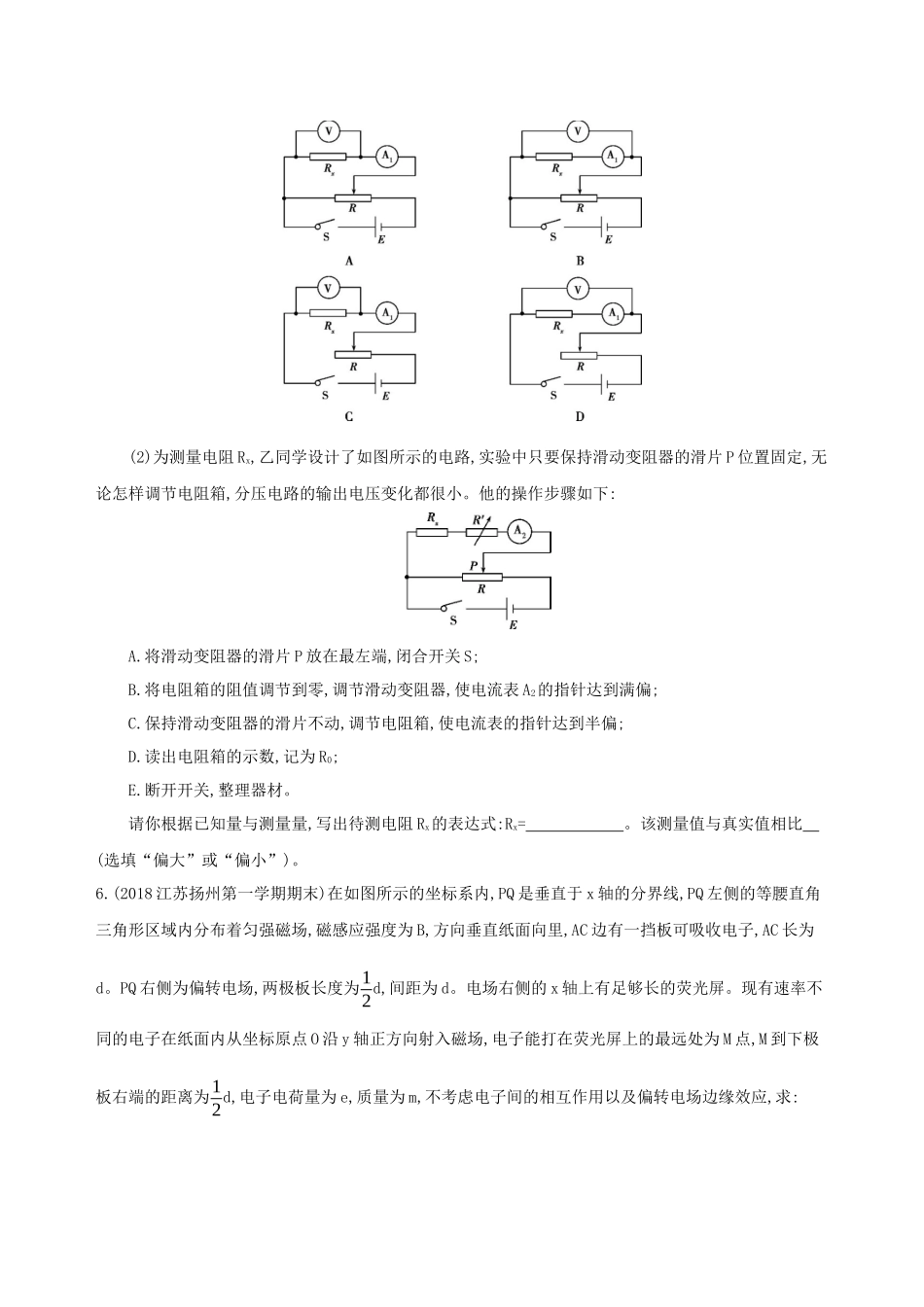

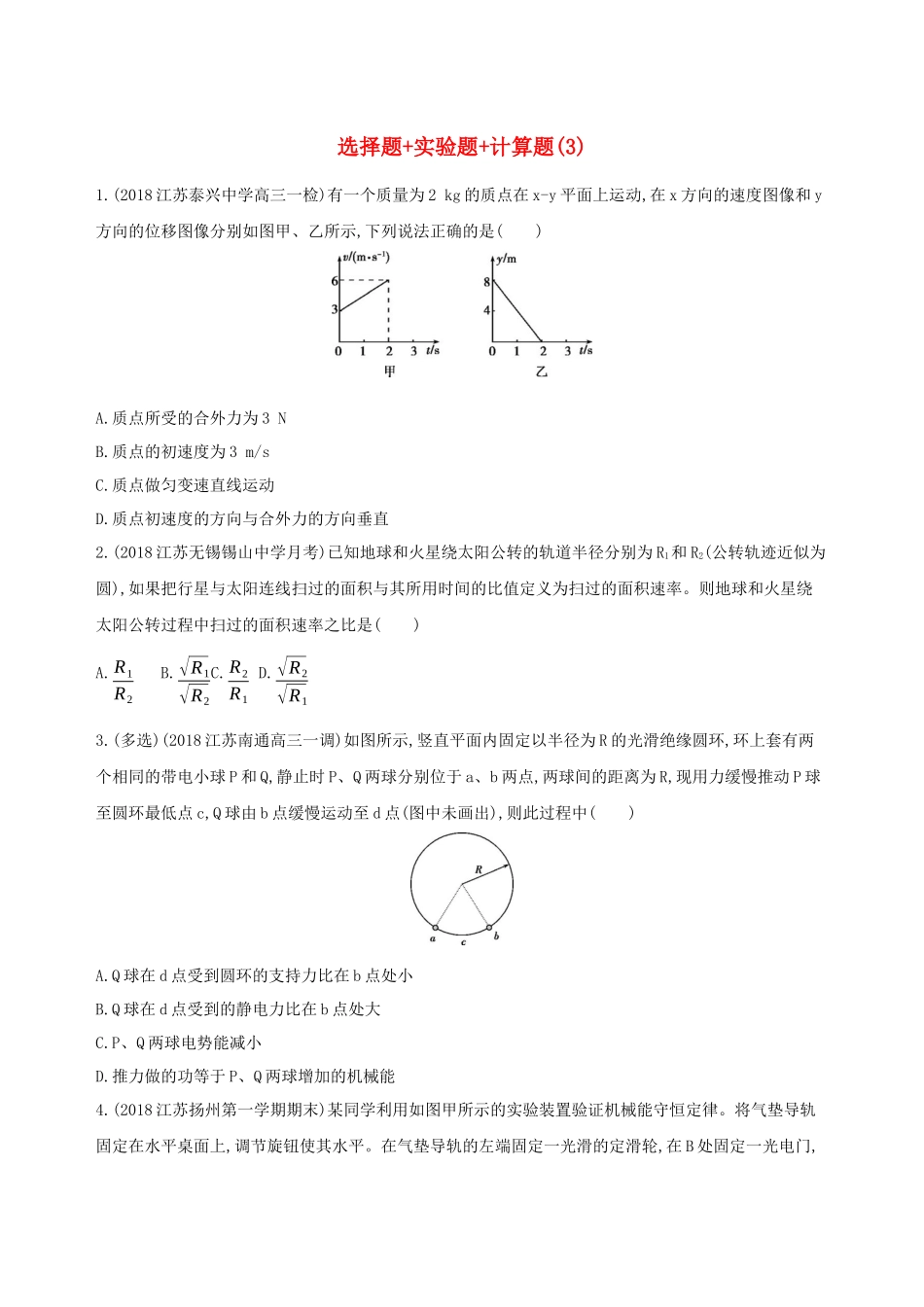

选择题+实验题+计算题(3)1.(2018江苏泰兴中学高三一检)有一个质量为2kg的质点在x-y平面上运动,在x方向的速度图像和y方向的位移图像分别如图甲、乙所示,下列说法正确的是()A.质点所受的合外力为3NB.质点的初速度为3m/sC.质点做匀变速直线运动D.质点初速度的方向与合外力的方向垂直2.(2018江苏无锡锡山中学月考)已知地球和火星绕太阳公转的轨道半径分别为R1和R2(公转轨迹近似为圆),如果把行星与太阳连线扫过的面积与其所用时间的比值定义为扫过的面积速率。则地球和火星绕太阳公转过程中扫过的面积速率之比是()A.R1R2B.√R1√R2C.R2R1D.√R2√R13.(多选)(2018江苏南通高三一调)如图所示,竖直平面内固定以半径为R的光滑绝缘圆环,环上套有两个相同的带电小球P和Q,静止时P、Q两球分别位于a、b两点,两球间的距离为R,现用力缓慢推动P球至圆环最低点c,Q球由b点缓慢运动至d点(图中未画出),则此过程中()A.Q球在d点受到圆环的支持力比在b点处小B.Q球在d点受到的静电力比在b点处大C.P、Q两球电势能减小D.推力做的功等于P、Q两球增加的机械能4.(2018江苏扬州第一学期期末)某同学利用如图甲所示的实验装置验证机械能守恒定律。将气垫导轨固定在水平桌面上,调节旋钮使其水平。在气垫导轨的左端固定一光滑的定滑轮,在B处固定一光电门,测出滑块及遮光条的总质量为M,将质量为m的钩码通过细线与滑块连接。打开气源,滑块从A处由静止释放,宽度为b的遮光条经过光电门的挡光时间为t,取挡光时间t内的平均速度作为滑块经过B处的速度,A、B之间的距离为d,重力加速度为g。(1)用游标卡尺测量遮光条的宽度,示数如图乙所示,其读数为mm。(2)调整光电门的位置,使得滑块通过B点时钩码没有落地。滑块由A点运动到B点的过程中,系统动能增加量ΔEk为,系统重力势能减少量ΔEp为。(以上结果均用题中所给字母表示)(3)若实验结果发现ΔEk总是略大于ΔEp,可能的原因是。A.存在空气阻力B.滑块没有到达B点时钩码已经落地C.测出滑块左端与光电门B之间的距离作为dD.测出滑块右端与光电门B之间的距离作为d5.甲、乙两位同学要测量一未知电阻Rx的阻值(阻值约1kΩ),实验室提供的器材如下:A.待测电阻RxB.电源E:电动势约为3VC.电流表A1:量程为0~5mA,内阻r1不超过10ΩD.电流表A2:量程为0~1mA,内阻r2为50ΩE.滑动变阻器R:最大阻值为50ΩF.电阻箱R':阻值为0~9999.9ΩG.开关、导线若干(1)由于没有电压表,甲同学利用电流表A2和电阻箱改装成一个量程为3V的电压表,则电流表A2应与电阻箱(选填“串联”或“并联”),电阻箱的阻值应为Ω。用表示A2改装后的电压表,在测量Rx的以下实验电路中误差较小的是。(2)为测量电阻Rx,乙同学设计了如图所示的电路,实验中只要保持滑动变阻器的滑片P位置固定,无论怎样调节电阻箱,分压电路的输出电压变化都很小。他的操作步骤如下:A.将滑动变阻器的滑片P放在最左端,闭合开关S;B.将电阻箱的阻值调节到零,调节滑动变阻器,使电流表A2的指针达到满偏;C.保持滑动变阻器的滑片不动,调节电阻箱,使电流表的指针达到半偏;D.读出电阻箱的示数,记为R0;E.断开开关,整理器材。请你根据已知量与测量量,写出待测电阻Rx的表达式:Rx=。该测量值与真实值相比(选填“偏大”或“偏小”)。6.(2018江苏扬州第一学期期末)在如图所示的坐标系内,PQ是垂直于x轴的分界线,PQ左侧的等腰直角三角形区域内分布着匀强磁场,磁感应强度为B,方向垂直纸面向里,AC边有一挡板可吸收电子,AC长为d。PQ右侧为偏转电场,两极板长度为12d,间距为d。电场右侧的x轴上有足够长的荧光屏。现有速率不同的电子在纸面内从坐标原点O沿y轴正方向射入磁场,电子能打在荧光屏上的最远处为M点,M到下极板右端的距离为12d,电子电荷量为e,质量为m,不考虑电子间的相互作用以及偏转电场边缘效应,求:(1)电子通过磁场区域的时间t1;(2)偏转电场的电压U;(3)电子至少以多大速率从O点射出时才能打到荧光屏上。答案精解精析1.A由图甲知质点的加速度a=ΔvΔt=6-32m/s2=1.5m/s2,根据牛顿第二定律有F=ma=2×1.5N=3N,A项正确;由图知,质点在x方向上初速度为3m/s,在y方向上初速度为4m/s,根据运动的合成,则质点的初速度的大小为v=√32+42m/s=5m/s,故B项错误;质点做匀变速曲线运动,C项错误;质点合外...
