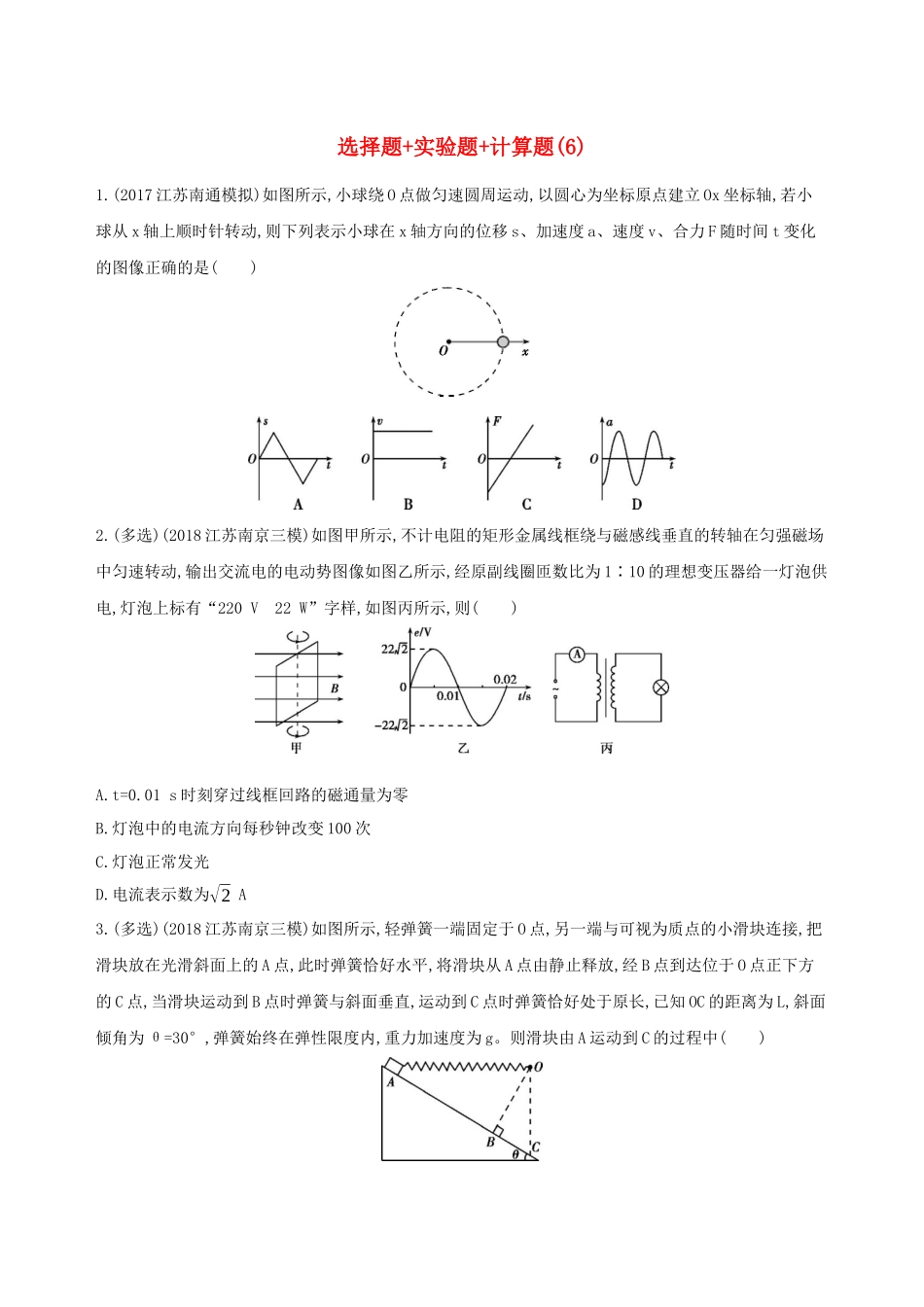

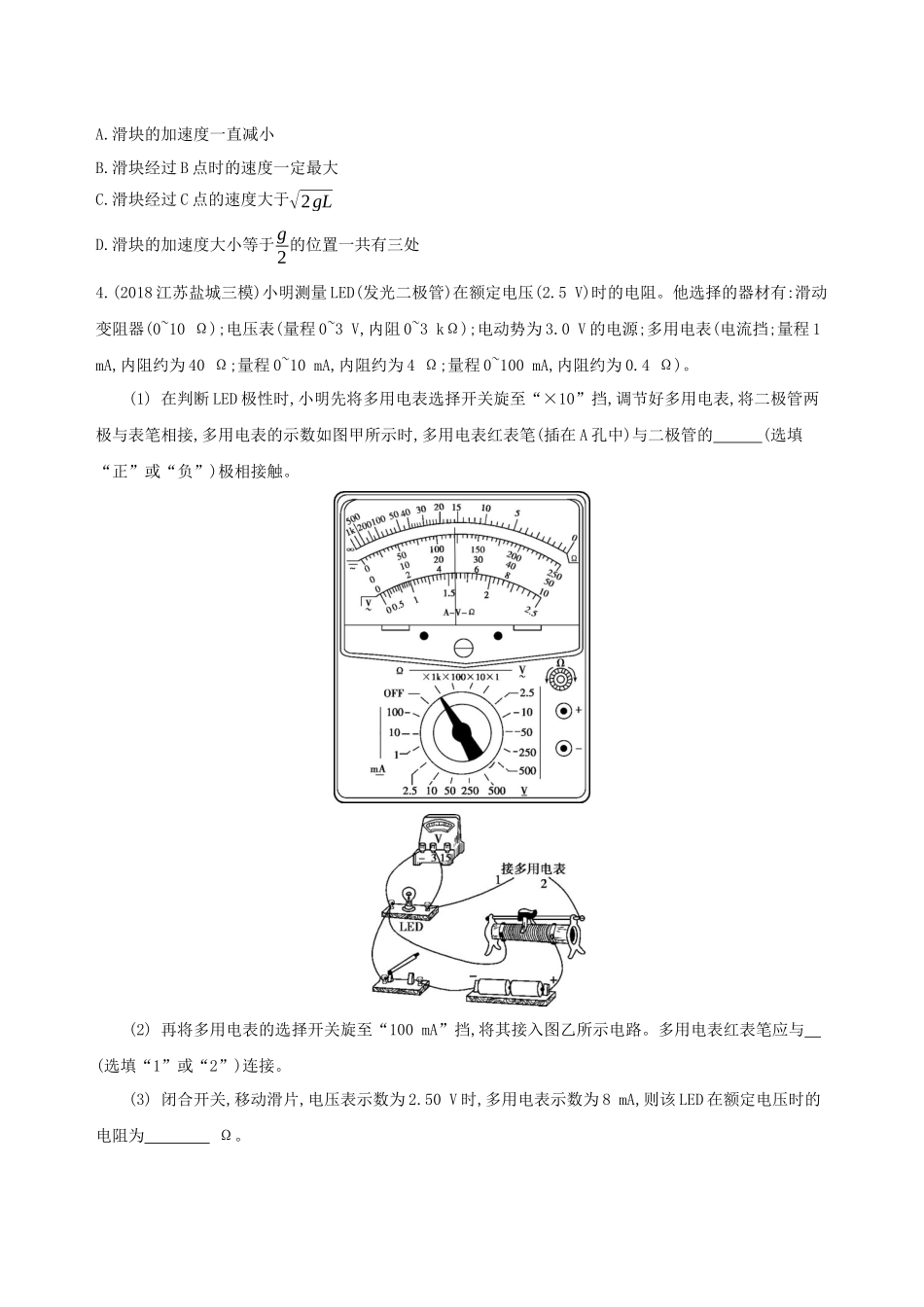

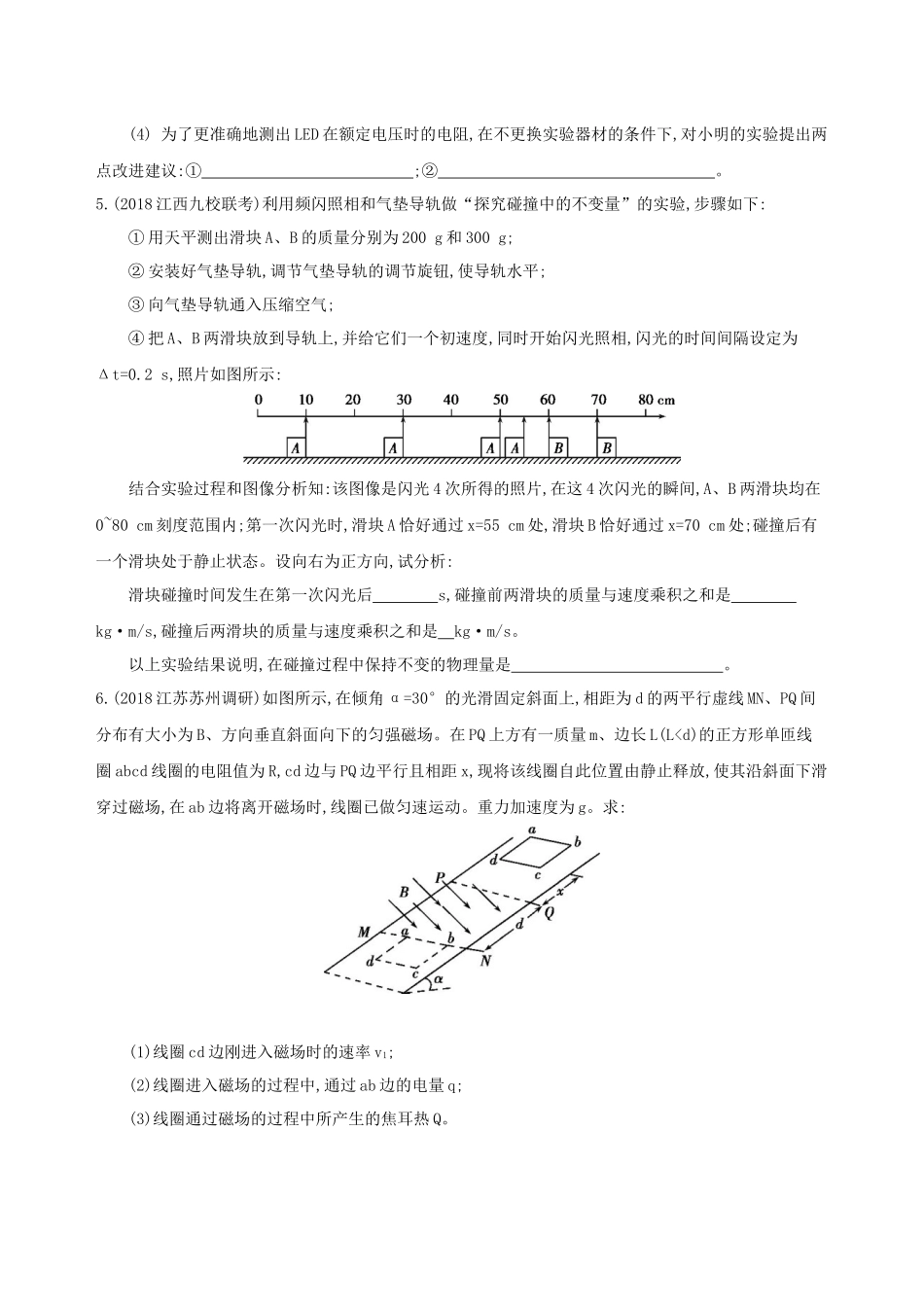

选择题+实验题+计算题(6)1.(2017江苏南通模拟)如图所示,小球绕O点做匀速圆周运动,以圆心为坐标原点建立Ox坐标轴,若小球从x轴上顺时针转动,则下列表示小球在x轴方向的位移s、加速度a、速度v、合力F随时间t变化的图像正确的是()2.(多选)(2018江苏南京三模)如图甲所示,不计电阻的矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动,输出交流电的电动势图像如图乙所示,经原副线圈匝数比为1∶10的理想变压器给一灯泡供电,灯泡上标有“220V22W”字样,如图丙所示,则()A.t=0.01s时刻穿过线框回路的磁通量为零B.灯泡中的电流方向每秒钟改变100次C.灯泡正常发光D.电流表示数为√2A3.(多选)(2018江苏南京三模)如图所示,轻弹簧一端固定于O点,另一端与可视为质点的小滑块连接,把滑块放在光滑斜面上的A点,此时弹簧恰好水平,将滑块从A点由静止释放,经B点到达位于O点正下方的C点,当滑块运动到B点时弹簧与斜面垂直,运动到C点时弹簧恰好处于原长,已知OC的距离为L,斜面倾角为θ=30°,弹簧始终在弹性限度内,重力加速度为g。则滑块由A运动到C的过程中()A.滑块的加速度一直减小B.滑块经过B点时的速度一定最大C.滑块经过C点的速度大于√2gLD.滑块的加速度大小等于g2的位置一共有三处4.(2018江苏盐城三模)小明测量LED(发光二极管)在额定电压(2.5V)时的电阻。他选择的器材有:滑动变阻器(0~10Ω);电压表(量程0~3V,内阻0~3kΩ);电动势为3.0V的电源;多用电表(电流挡;量程1mA,内阻约为40Ω;量程0~10mA,内阻约为4Ω;量程0~100mA,内阻约为0.4Ω)。(1)在判断LED极性时,小明先将多用电表选择开关旋至“×10”挡,调节好多用电表,将二极管两极与表笔相接,多用电表的示数如图甲所示时,多用电表红表笔(插在A孔中)与二极管的(选填“正”或“负”)极相接触。(2)再将多用电表的选择开关旋至“100mA”挡,将其接入图乙所示电路。多用电表红表笔应与(选填“1”或“2”)连接。(3)闭合开关,移动滑片,电压表示数为2.50V时,多用电表示数为8mA,则该LED在额定电压时的电阻为Ω。(4)为了更准确地测出LED在额定电压时的电阻,在不更换实验器材的条件下,对小明的实验提出两点改进建议:①;②。5.(2018江西九校联考)利用频闪照相和气垫导轨做“探究碰撞中的不变量”的实验,步骤如下:①用天平测出滑块A、B的质量分别为200g和300g;②安装好气垫导轨,调节气垫导轨的调节旋钮,使导轨水平;③向气垫导轨通入压缩空气;④把A、B两滑块放到导轨上,并给它们一个初速度,同时开始闪光照相,闪光的时间间隔设定为Δt=0.2s,照片如图所示:结合实验过程和图像分析知:该图像是闪光4次所得的照片,在这4次闪光的瞬间,A、B两滑块均在0~80cm刻度范围内;第一次闪光时,滑块A恰好通过x=55cm处,滑块B恰好通过x=70cm处;碰撞后有一个滑块处于静止状态。设向右为正方向,试分析:滑块碰撞时间发生在第一次闪光后s,碰撞前两滑块的质量与速度乘积之和是kg·m/s,碰撞后两滑块的质量与速度乘积之和是kg·m/s。以上实验结果说明,在碰撞过程中保持不变的物理量是。6.(2018江苏苏州调研)如图所示,在倾角α=30°的光滑固定斜面上,相距为d的两平行虚线MN、PQ间分布有大小为B、方向垂直斜面向下的匀强磁场。在PQ上方有一质量m、边长L(L
