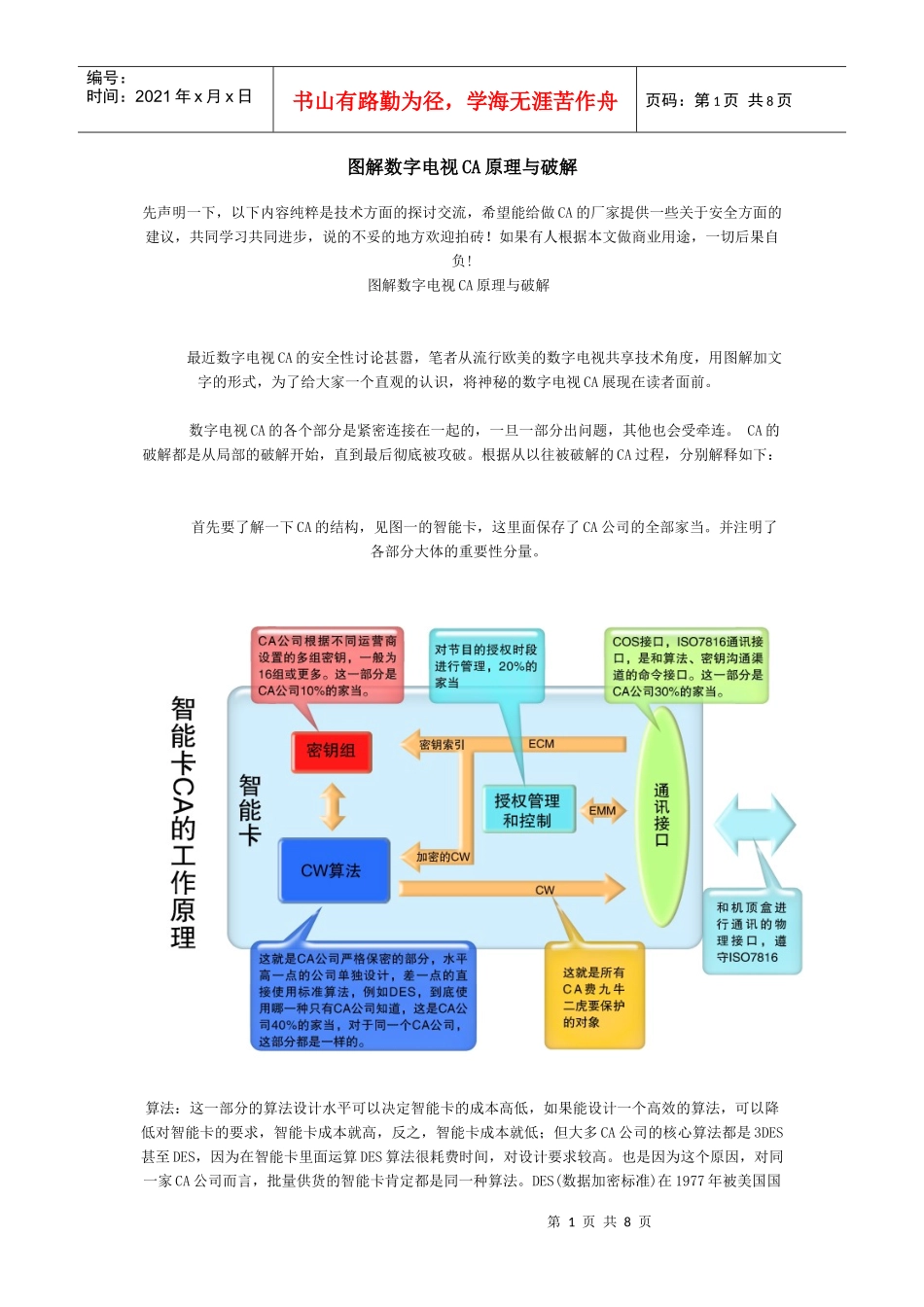

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页图解数字电视CA原理与破解先声明一下，以下内容纯粹是技术方面的探讨交流，希望能给做CA的厂家提供一些关于安全方面的建议，共同学习共同进步，说的不妥的地方欢迎拍砖！如果有人根据本文做商业用途，一切后果自负!图解数字电视CA原理与破解最近数字电视CA的安全性讨论甚嚣，笔者从流行欧美的数字电视共享技术角度，用图解加文字的形式，为了给大家一个直观的认识，将神秘的数字电视CA展现在读者面前。数字电视CA的各个部分是紧密连接在一起的，一旦一部分出问题，其他也会受牵连。CA的破解都是从局部的破解开始，直到最后彻底被攻破。根据从以往被破解的CA过程，分别解释如下：首先要了解一下CA的结构，见图一的智能卡，这里面保存了CA公司的全部家当。并注明了各部分大体的重要性分量。算法：这一部分的算法设计水平可以决定智能卡的成本高低，如果能设计一个高效的算法，可以降低对智能卡的要求，智能卡成本就高，反之，智能卡成本就低；但大多CA公司的核心算法都是3DES甚至DES，因为在智能卡里面运算DES算法很耗费时间，对设计要求较高。也是因为这个原因，对同一家CA公司而言，批量供货的智能卡肯定都是同一种算法。DES(数据加密标准)在1977年被美国国第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页家标准技术协会认可成为均衡加密算法的标准,是一种公开的算法，直到现在还在广泛应用。机顶盒中解解密流的解扰器也是采用的DES算法。采用算法保密的CA一般在DES或3DES基础上加上一个壳，就起到算法保密的作用，但这种作用在通讯接口配破解后，有的高水平的黑客就可以根据明文和密文的规律对应关系，将这个壳剥离掉。密钥：这部分一般根据不同的运营商单独设置，也有的CA公司针对好多规模不很大的运营商都用同一组密钥。在采用DES或3DES的情况下，密钥长度为64位，去掉8个校验位，实际长度为56位。这个密钥长度，表明有数量庞大的密钥可能性，在使用DES标准的当初，要破解一个DES密钥，普通的PC机要运行上百年。得益于计算速度的加快，早在1998年,就有人制造了一台专用于破解des的机器,这台机器叫做DeepCrack,总共耗资20万美元,平均破解(穷举)出一个正确的key需耗时4天左右。即使现在，破解这样一个，现在制造这样一台机器花费也要超过1万美元。国外也有报道，采用高速DSP或FPGA，花费不到5000美元，每秒钟可以穷举超过1000亿个密钥，这样也能在几天内将正确的密钥找出来。不过，如果有足够多的明文和密文对样板，很多人用PC机协同操作，采用碰撞法，也很可能在短时间内将正确的密钥找到。虽然密钥的数据量不大，但在CA中的位置是举足轻重的，在知道但当知道了CA所采用的算法之后，即使不破坏智能卡，推出密钥只是时间问题。通讯接口,包含以下两部分：１、COS接口，这是CA公司在开发CA时所必须的接口，也是向智能卡里写算法和密钥的接口，每张智能卡里都一样。２、和算法密钥沟通的通讯及命令接口，就是将机顶盒接收到的ECM送到算法部分，根据索引取得对应的密钥进行解密。通讯接口是靠近密钥和算法最近的部分。在通讯接口被破解之后，可以获得足够的明文CW和密文ECM对，有利于采取团队合作的方式用碰撞法获得密钥，这对于采取密钥保密措施的数字电视CA威胁很大。另一方面，黑客可以利用已经被破解的通讯接口，对智能卡里的算法进行更进一步的攻击。图二是一种传统的CA算法破解方式，是采用物理方法将智能卡内部的算法和密钥读出来，再复制盗版卡。因为花费比较大，再加上现在的CW网络共享成本很低，一般情况下就不再采取这种方式破解了。但是，在互联网不发达的时候，第一代CA几乎全部是用这种方式被破解的，这是一种非常彻底的破解，解决的唯一办法就是换卡。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图三中是CW加密传输的CA原理与破解，有的CA在CW传输构成中进行了加密，但这种加密几乎没有对黑客形成阻碍。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
