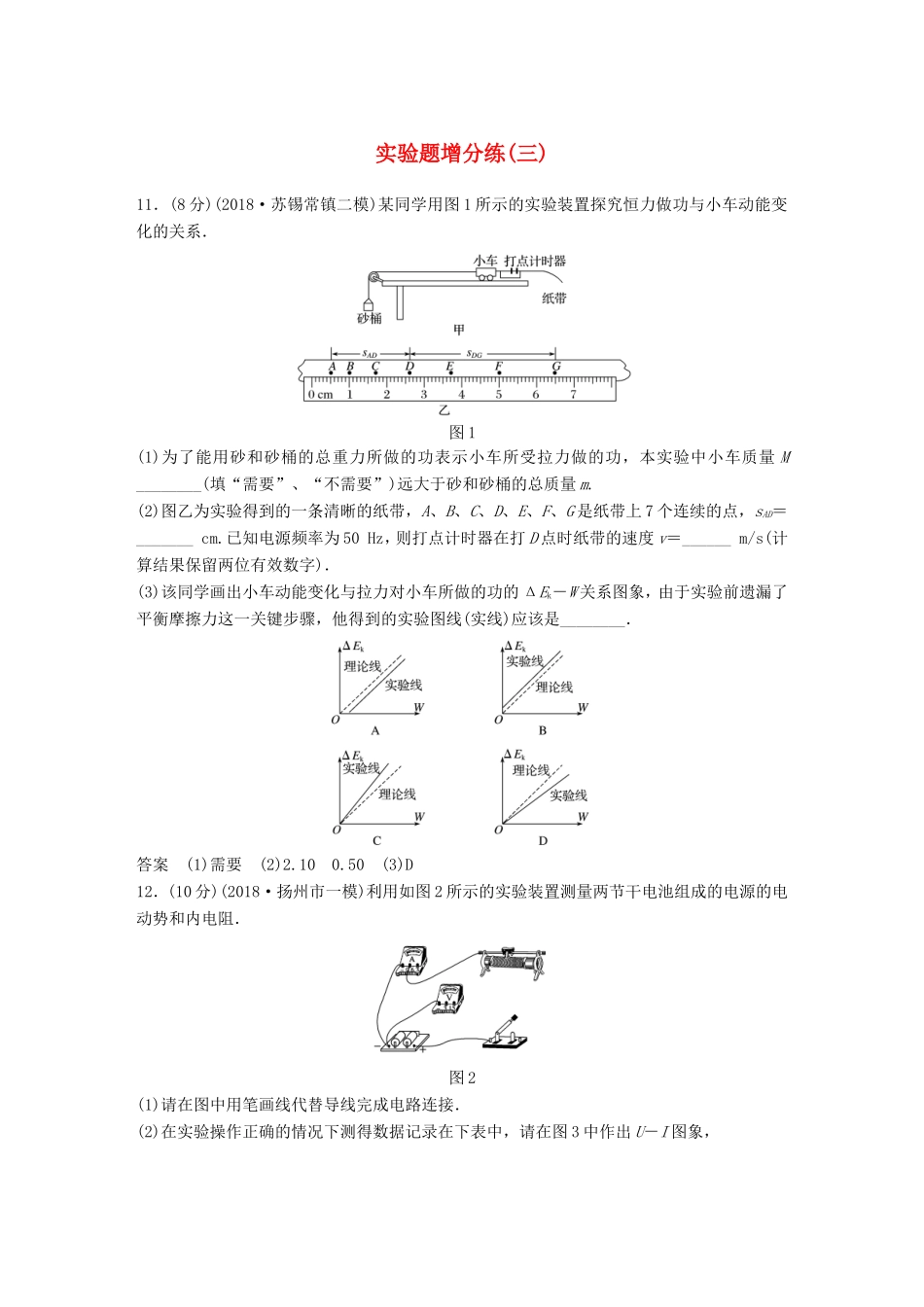

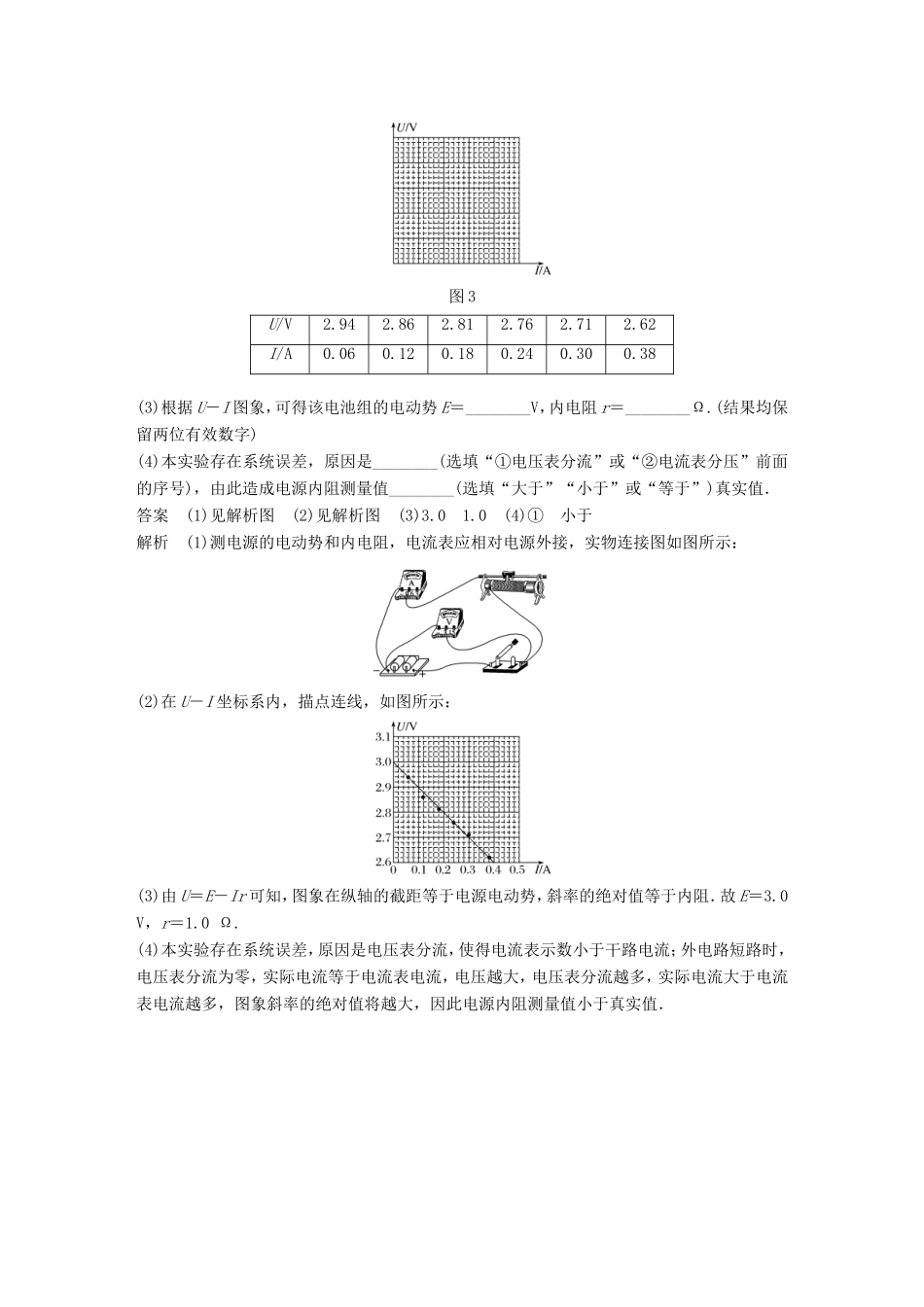

实验题增分练(三)11．(8分)(2018·苏锡常镇二模)某同学用图1所示的实验装置探究恒力做功与小车动能变化的关系．图1(1)为了能用砂和砂桶的总重力所做的功表示小车所受拉力做的功，本实验中小车质量M________(填“需要”、“不需要”)远大于砂和砂桶的总质量m.(2)图乙为实验得到的一条清晰的纸带，A、B、C、D、E、F、G是纸带上7个连续的点，sAD＝_______cm.已知电源频率为50Hz，则打点计时器在打D点时纸带的速度v＝______m/s(计算结果保留两位有效数字)．(3)该同学画出小车动能变化与拉力对小车所做的功的ΔEk－W关系图象，由于实验前遗漏了平衡摩擦力这一关键步骤，他得到的实验图线(实线)应该是________．答案(1)需要(2)2.100.50(3)D12．(10分)(2018·扬州市一模)利用如图2所示的实验装置测量两节干电池组成的电源的电动势和内电阻．图2(1)请在图中用笔画线代替导线完成电路连接．(2)在实验操作正确的情况下测得数据记录在下表中，请在图3中作出U－I图象，图3U/V2.942.862.812.762.712.62I/A0.060.120.180.240.300.38(3)根据U－I图象，可得该电池组的电动势E＝________V，内电阻r＝________Ω.(结果均保留两位有效数字)(4)本实验存在系统误差，原因是________(选填“①电压表分流”或“②电流表分压”前面的序号)，由此造成电源内阻测量值________(选填“大于”“小于”或“等于”)真实值．答案(1)见解析图(2)见解析图(3)3.01.0(4)①小于解析(1)测电源的电动势和内电阻，电流表应相对电源外接，实物连接图如图所示：(2)在U－I坐标系内，描点连线，如图所示：(3)由U＝E－Ir可知，图象在纵轴的截距等于电源电动势，斜率的绝对值等于内阻．故E＝3.0V，r＝1.0Ω.(4)本实验存在系统误差，原因是电压表分流，使得电流表示数小于干路电流；外电路短路时，电压表分流为零，实际电流等于电流表电流，电压越大，电压表分流越多，实际电流大于电流表电流越多，图象斜率的绝对值将越大，因此电源内阻测量值小于真实值．
