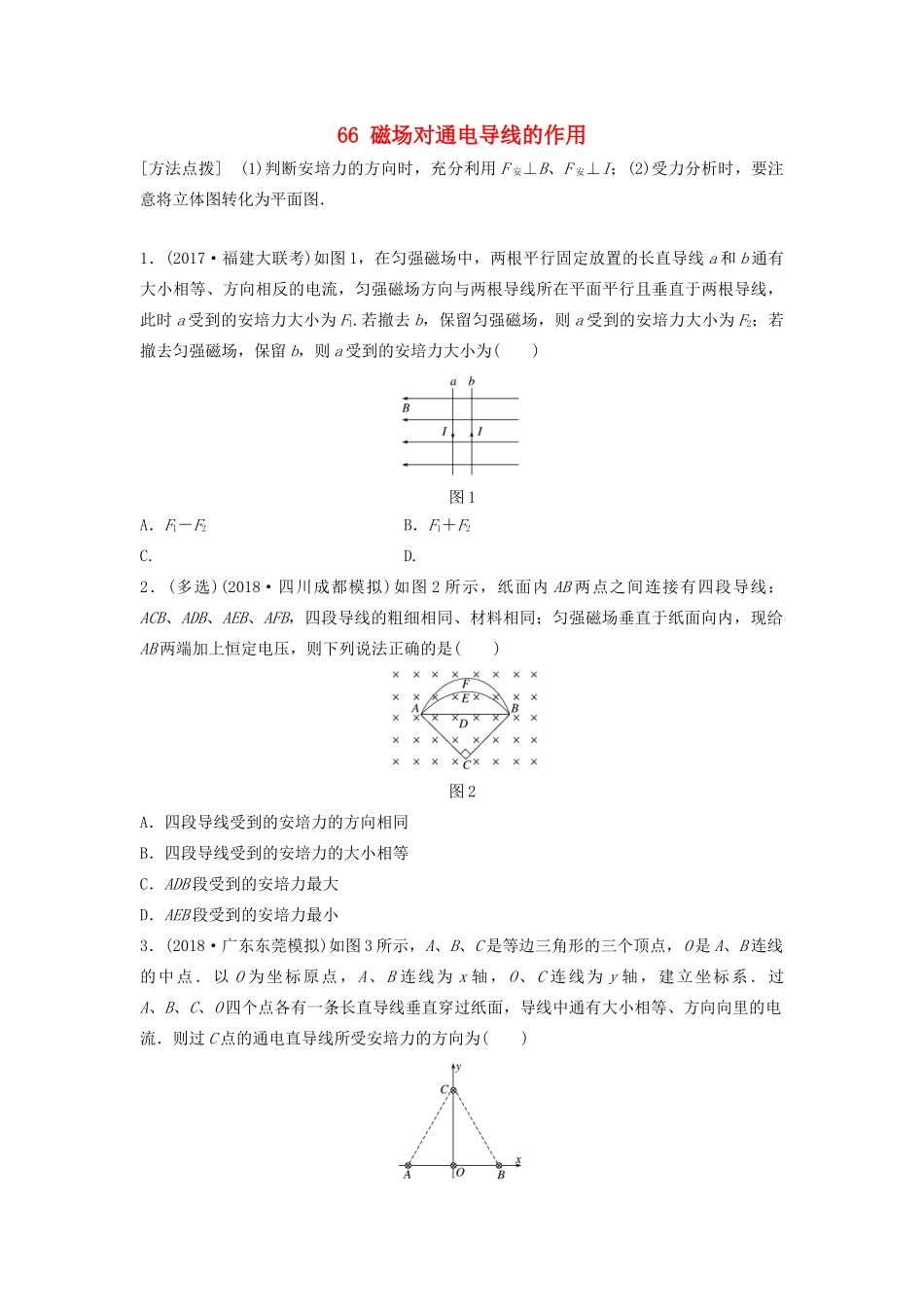

66磁场对通电导线的作用[方法点拨](1)判断安培力的方向时，充分利用F安⊥B、F安⊥I；(2)受力分析时，要注意将立体图转化为平面图．1．(2017·福建大联考)如图1，在匀强磁场中，两根平行固定放置的长直导线a和b通有大小相等、方向相反的电流，匀强磁场方向与两根导线所在平面平行且垂直于两根导线，此时a受到的安培力大小为F1.若撤去b，保留匀强磁场，则a受到的安培力大小为F2；若撤去匀强磁场，保留b，则a受到的安培力大小为()图1A．F1－F2B．F1＋F2C.D.2．(多选)(2018·四川成都模拟)如图2所示，纸面内AB两点之间连接有四段导线：ACB、ADB、AEB、AFB，四段导线的粗细相同、材料相同；匀强磁场垂直于纸面向内，现给AB两端加上恒定电压，则下列说法正确的是()图2A．四段导线受到的安培力的方向相同B．四段导线受到的安培力的大小相等C．ADB段受到的安培力最大D．AEB段受到的安培力最小3．(2018·广东东莞模拟)如图3所示，A、B、C是等边三角形的三个顶点，O是A、B连线的中点．以O为坐标原点，A、B连线为x轴，O、C连线为y轴，建立坐标系．过A、B、C、O四个点各有一条长直导线垂直穿过纸面，导线中通有大小相等、方向向里的电流．则过C点的通电直导线所受安培力的方向为()图3A．沿y轴正方向B．沿y轴负方向C．沿x轴正方向D．沿x轴负方向4．(多选)(2017·广东佛山高三教学质检一)长L、质量为m的导体棒ab，被两轻质细线水平悬挂，静置于匀强磁场中；当ab中通过如图4所示的恒定电流I时，ab棒摆离原竖直面，在细线与竖直方向成θ角的位置再次处于静止状态；已知ab棒始终与磁场方向垂直，则磁感应强度的大小可能是()图4A.B.C.D.5．(多选)(2017·江西上饶一模)某同学自制一电流表，其原理如图5所示，质量为m的均匀细金属杆MN与一竖直悬挂的绝缘轻弹簧相连，弹簧的劲度系数为k，在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外．MN的右端连接一绝缘轻指针，可指示出标尺上的刻度．MN的长度大于ab，当MN中没有电流通过且处于静止时，MN与矩形区域的ab边重合，且指针指在标尺的零刻度；当MN中有电流时，指针示数可表示电流强度．MN始终在纸面内且保持水平，重力加速度为g.以下说法正确的是()图5A．当电流表的示数为零时，弹簧的伸长量为Δx＝B．为使电流表正常工作，金属杆中电流的方向应从N指向MC．劲度系数k减小，此电流表量程会更小D．磁感应强度B减小，此电流表量程会更小6．(多选)如图6所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放有一金属棒MN.现从t＝0时刻起，给棒通以图示方向的电流且电流强度与时间成正比，即I＝kt，其中k为常量，金属棒与导轨始终垂直且接触良好．下列关于棒的速度v、加速度a随时间t变化的关系图象，可能正确的是()图67．(2017·山东临沂一模)如图7所示，质量为m的铜棒长为L，棒的两端各与长为a的不可伸长的细线相连，静止悬挂在磁感应强度大小为B、方向竖直向上的匀强磁场中．当棒中通过恒定电流后，铜棒向上摆动，最大偏角为θ，重力加速度g已知，则下列说法正确的是()图7A．铜棒摆动过程中，摆角为时，棒受力平衡B．铜棒摆动过程中，安培力逐渐变小C．铜棒摆动过程中，机械能守恒D．根据题中所给条件可以求出棒中的电流8．(多选)(2017·广东肇庆第二次模拟)如图8甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M指向N，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若B按如图乙所示的余弦规律变化，下列说法正确的是()图8A．在最初的一个周期内，导线在导轨上往复运动B．在最初的一个周期内，导线一直向左运动C．在最初的半个周期内，导线的加速度先增大后减小D．在最初的半个周期内，导线的速度先增大后减小9．(多选)如图9所示为实验室电磁炮的模型图，在倾角θ＝37°的绝缘斜面上固定两条不计电阻、宽d＝1m的平行金属导轨．导轨处在垂直斜面向下B＝2T的匀强磁场中．导轨下端接有电动势E＝24V、内阻r＝1Ω的电源，滑动变阻器的阻值变化范围为0～10Ω，允许通过的最大电流为5A．导轨上放置一(连同金属杆PQ)质量m＝1kg的电磁...
