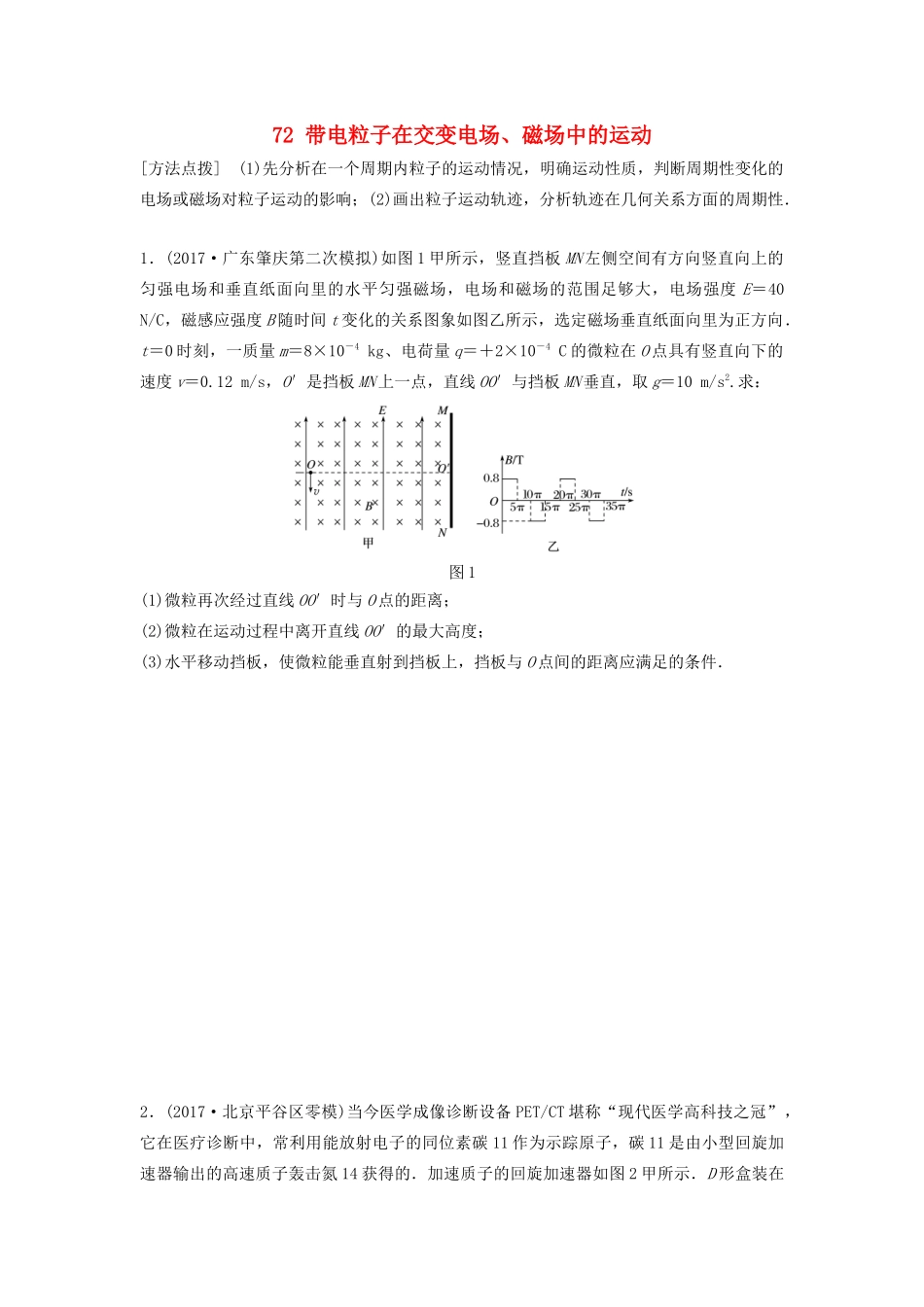

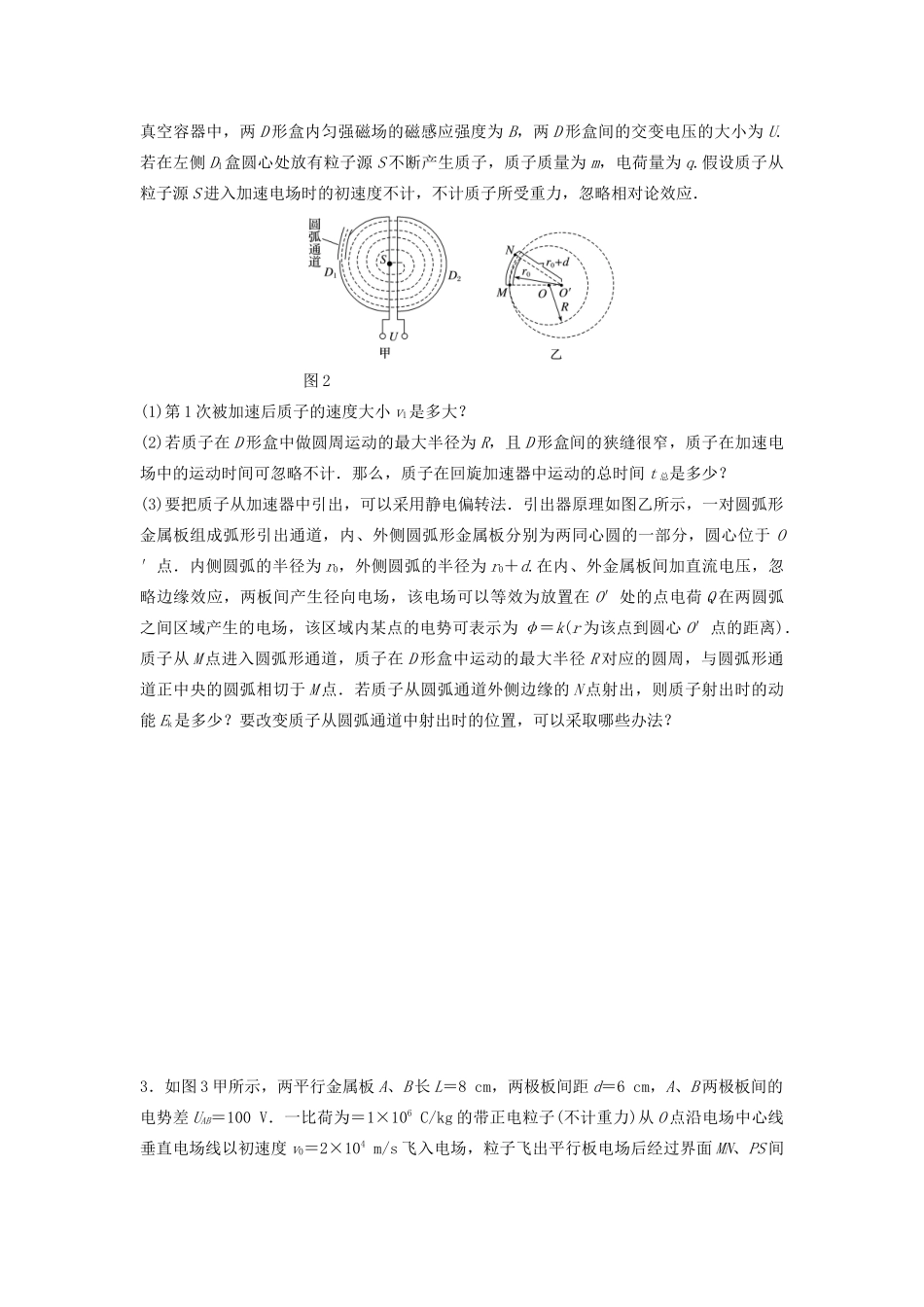

72带电粒子在交变电场、磁场中的运动[方法点拨](1)先分析在一个周期内粒子的运动情况，明确运动性质，判断周期性变化的电场或磁场对粒子运动的影响；(2)画出粒子运动轨迹，分析轨迹在几何关系方面的周期性．1．(2017·广东肇庆第二次模拟)如图1甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面向里的水平匀强磁场，电场和磁场的范围足够大，电场强度E＝40N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直纸面向里为正方向．t＝0时刻，一质量m＝8×10－4kg、电荷量q＝＋2×10－4C的微粒在O点具有竖直向下的速度v＝0.12m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，取g＝10m/s2.求：图1(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度；(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．2．(2017·北京平谷区零模)当今医学成像诊断设备PET/CT堪称“现代医学高科技之冠”，它在医疗诊断中，常利用能放射电子的同位素碳11作为示踪原子，碳11是由小型回旋加速器输出的高速质子轰击氮14获得的．加速质子的回旋加速器如图2甲所示．D形盒装在真空容器中，两D形盒内匀强磁场的磁感应强度为B，两D形盒间的交变电压的大小为U.若在左侧D1盒圆心处放有粒子源S不断产生质子，质子质量为m，电荷量为q.假设质子从粒子源S进入加速电场时的初速度不计，不计质子所受重力，忽略相对论效应．图2(1)第1次被加速后质子的速度大小v1是多大？(2)若质子在D形盒中做圆周运动的最大半径为R，且D形盒间的狭缝很窄，质子在加速电场中的运动时间可忽略不计．那么，质子在回旋加速器中运动的总时间t总是多少？(3)要把质子从加速器中引出，可以采用静电偏转法．引出器原理如图乙所示，一对圆弧形金属板组成弧形引出通道，内、外侧圆弧形金属板分别为两同心圆的一部分，圆心位于O′点．内侧圆弧的半径为r0，外侧圆弧的半径为r0＋d.在内、外金属板间加直流电压，忽略边缘效应，两板间产生径向电场，该电场可以等效为放置在O′处的点电荷Q在两圆弧之间区域产生的电场，该区域内某点的电势可表示为φ＝k(r为该点到圆心O′点的距离)．质子从M点进入圆弧形通道，质子在D形盒中运动的最大半径R对应的圆周，与圆弧形通道正中央的圆弧相切于M点．若质子从圆弧通道外侧边缘的N点射出，则质子射出时的动能Ek是多少？要改变质子从圆弧通道中射出时的位置，可以采取哪些办法？3．如图3甲所示，两平行金属板A、B长L＝8cm，两极板间距d＝6cm，A、B两极板间的电势差UAB＝100V．一比荷为＝1×106C/kg的带正电粒子(不计重力)从O点沿电场中心线垂直电场线以初速度v0＝2×104m/s飞入电场，粒子飞出平行板电场后经过界面MN、PS间的无电场区域，已知两界面MN、PS间的距离为s＝8cm.带电粒子从PS分界线上的C点进入PS右侧的区域，当粒子到达C点开始计时，PS右侧区域有磁感应强度按图乙变化的匀强磁场(垂直纸面向里为正方向)．求：图3(1)PS分界线上的C点与中心线OO′的距离y；(2)粒子进入磁场区域后第二次经过中心线OO′时与PS分界线的距离x.4．(2018·福建三明一中模拟)如图4甲所示，在平行边界MN、PQ之间存在宽度为L的匀强电场，电场周期性变化的规律如图乙所示，取竖直向下为电场正方向；在平行边界MN、EF之间存在宽度为s、方向垂直纸面向里的匀强磁场区域Ⅱ，在PQ右侧有宽度足够大、方向垂直纸面向里的匀强磁场区域Ⅰ.在区域Ⅰ中距PQ为L的A点，有一质量为m、电荷量为q、重力不计的带正电粒子以初速度v0沿竖直向上方向开始运动，以此作为计时起点，再经过一段时间粒子又恰好回到A点，如此循环，粒子循环运动一周，电场恰好变化一个周期，已知粒子离开区域Ⅰ进入电场时，速度恰好与电场方向垂直，sin53°＝0.8，cos53°＝0.6.图4(1)求区域Ⅰ的磁场的磁感应强度大小B1.(2)若E0＝，要实现上述循环，确定区域Ⅱ的磁场宽度s的最小值以及磁场的磁感应强度大小B2.(3)若E0＝，要实现上述循环，求电场的变化周期T.答案精析1．(1)1.2m(2)2.48m(3)L＝(1.2n＋0.6)m(n＝0,1,2，…)解析(1)根据题意可以知道，微粒所受的重力G＝mg＝8×10－3N①电场力大小F＝q...
