建筑计价案例VIP免费

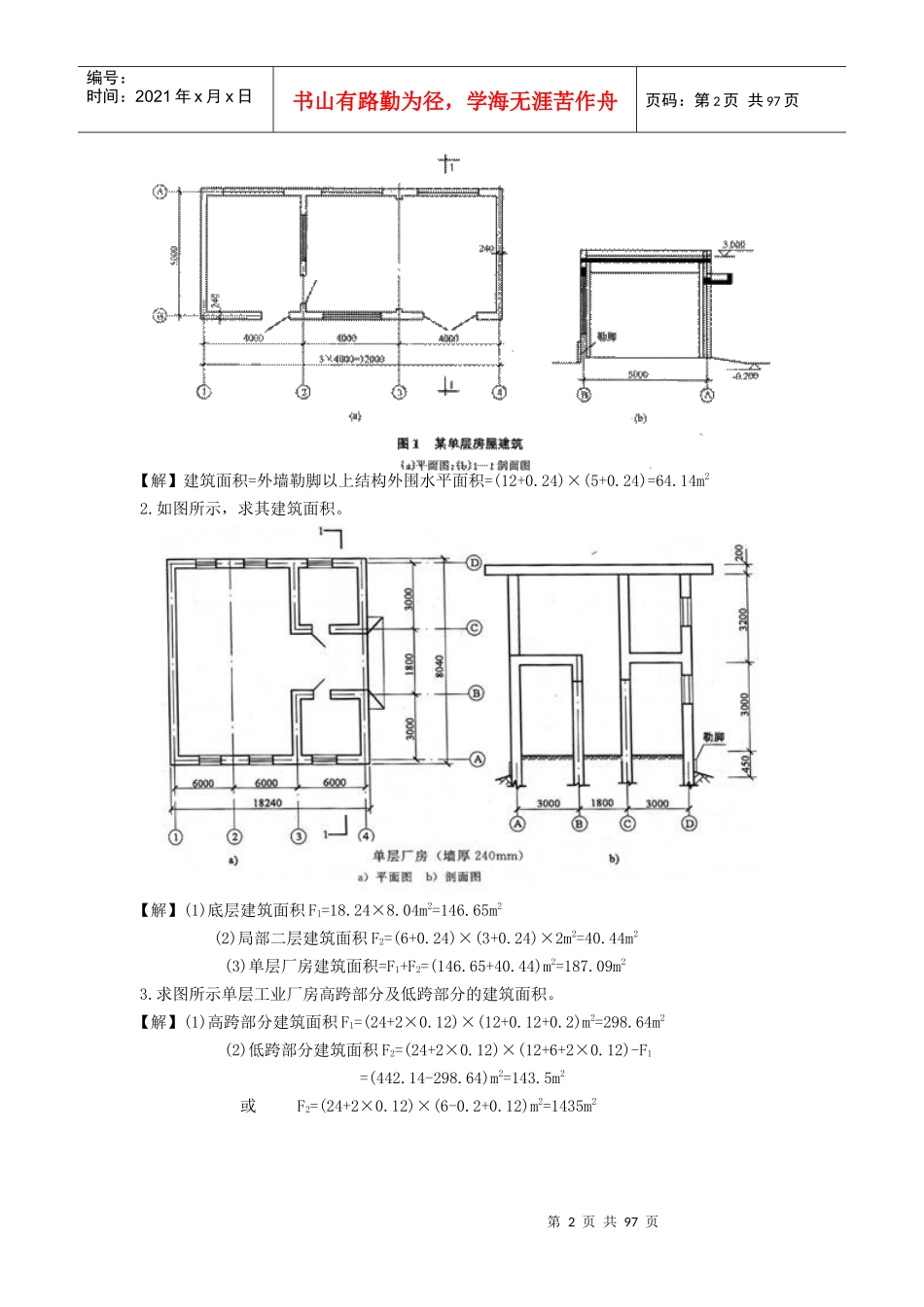

第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共97页河南省造价员培训教育指导教材建筑计价与基础案例分析河南造价员培训中心二〇〇八年九月十三日建筑面积案例1.计算图示某单层房屋的建筑面积。第2页共97页第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共97页【解】建筑面积=外墙勒脚以上结构外围水平面积=(12+0.24)×(5+0.24)=64.14m22.如图所示，求其建筑面积。【解】(1)底层建筑面积F1=18.24×8.04m2=146.65m2(2)局部二层建筑面积F2=(6+0.24)×(3+0.24)×2m2=40.44m2(3)单层厂房建筑面积=F1+F2=(146.65+40.44)m2=187.09m23.求图所示单层工业厂房高跨部分及低跨部分的建筑面积。【解】(1)高跨部分建筑面积F1=(24+2×0.12)×(12+0.12+0.2)m2=298.64m2(2)低跨部分建筑面积F2=(24+2×0.12)×(12+6+2×0.12)-F1=(442.14-298.64)m2=143.5m2或F2=(24+2×0.12)×(6-0.2+0.12)m2=1435m2第3页共97页第2页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共97页4.如图所示，计算高低联跨的单层建筑物的建筑面积。【解】Fl(高跨)=(24+O.24×2)×(12+0.25×2)m2=306.00m2F2(低跨)=(24+0.24×2)×(6-0.25+0.24)×2m2=293.27m2F(总面积)=(306.00+293.27)m2=599.27m25.某6层砖混结构住宅楼，2～6层建筑平面图均相同，如图所示。阳台为不封闭阳台，首层无阳台，其他均与二层相同。计算其建筑面积。第4页共97页第3页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共97页【解】首层建筑面积F1=(9.20+0.24)×(13.2+0.24)m2=126.87m22～6层建筑面积(包括主体面积和阳台面积)F2～6=Fz+Fy式中:Fz——主体面积Fy一一阳台面积Fz=Fl×5-126.87×5m2=634.35m2Fy=(1.5—0.12)×(3.3×2+0.06×2)×5×1／2m2=23.18m2F2～6=(634.35+23.18)m2=657.53m2总建筑面积F=F1+F2～6=(126.87+657.53)m2=784.40m26.求图所示建筑物的建筑面积。【解】地下室及附着建筑物外墙的出入口的建筑面积按其上口外墙的(不包括采光井、防潮层及其防护墙)外围的水平面积计算。F=[20×10.0+(2+0.12)×1.5+1.5×1]m2=204.68m27.求图示深基础做地下架空层的建筑面积。第5页共97页第4页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共97页【解】用深基础做地下架空层加以利用，其层高超过2.2m的，按围护结构外围水平投影面积的一半计算建筑面积。F=(15.0×6.O)／2m2=90.0／2m2=45.0m28．求图示建筑物的建筑面积。【解】建筑物设有伸缩缝时应分层计算建筑面积，并入所在建筑物建筑面积之内。建筑物内门厅、大厅不管其高度如何，均按一层计算建筑面积。门厅、大厅内回廊部分按其水平投影面积计算建筑面积。F=[20.5×40×3+30.0×14.5×2×2-10.O×(6.0+3.0-0.73)]m2=[2460+1742.9-82.7]m2=4120.2m29.求如图所示的室外楼梯建筑面积。【解】室外楼梯设置有三种情况：建筑物内无楼梯,设室外楼梯；室内有楼梯井并设有围护结构的室外楼梯；室内有楼梯并设无围护结构的室外楼梯，建筑面积的计算规则如下：(1)建筑物内无楼梯，设室外楼梯时，其建筑面积按其投影面积计算。(2)室内有楼梯并设有围护结构的室外楼梯的建筑面积，按其每层投影面积计算。(3)室内有楼梯并设有无围护结构的室外楼梯的建筑面积，按投影面积的一半计算。本倒属干第(1)种情况，其建筑面积为：F=3.6×(6.3+1.8)m2=29.16m2第6页共97页第5页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共97页10.求图所示的建筑物的建筑面积。【解】(1)有顶盖的架空通廊建筑面积为F=通廊水平投影面积=15.0×2.4m2=36m2(2)当架空通廊无顶盖时，其建筑面积为：F=通廊水平投影面积×1/2=15.O×2.4×1/2m2=18m2第7页共97页第6页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共97页土石方工程案例1.如下图所示，底宽1.2m，挖深1.6m，土质为三类土，求人工挖地槽两侧边坡各放宽多少?【解】已知：K=0.33，h=1.6m，则：每边放坡宽度b=1.6×0.33m=0.53m地槽底宽1.2m，放坡后上口宽度为：(...
