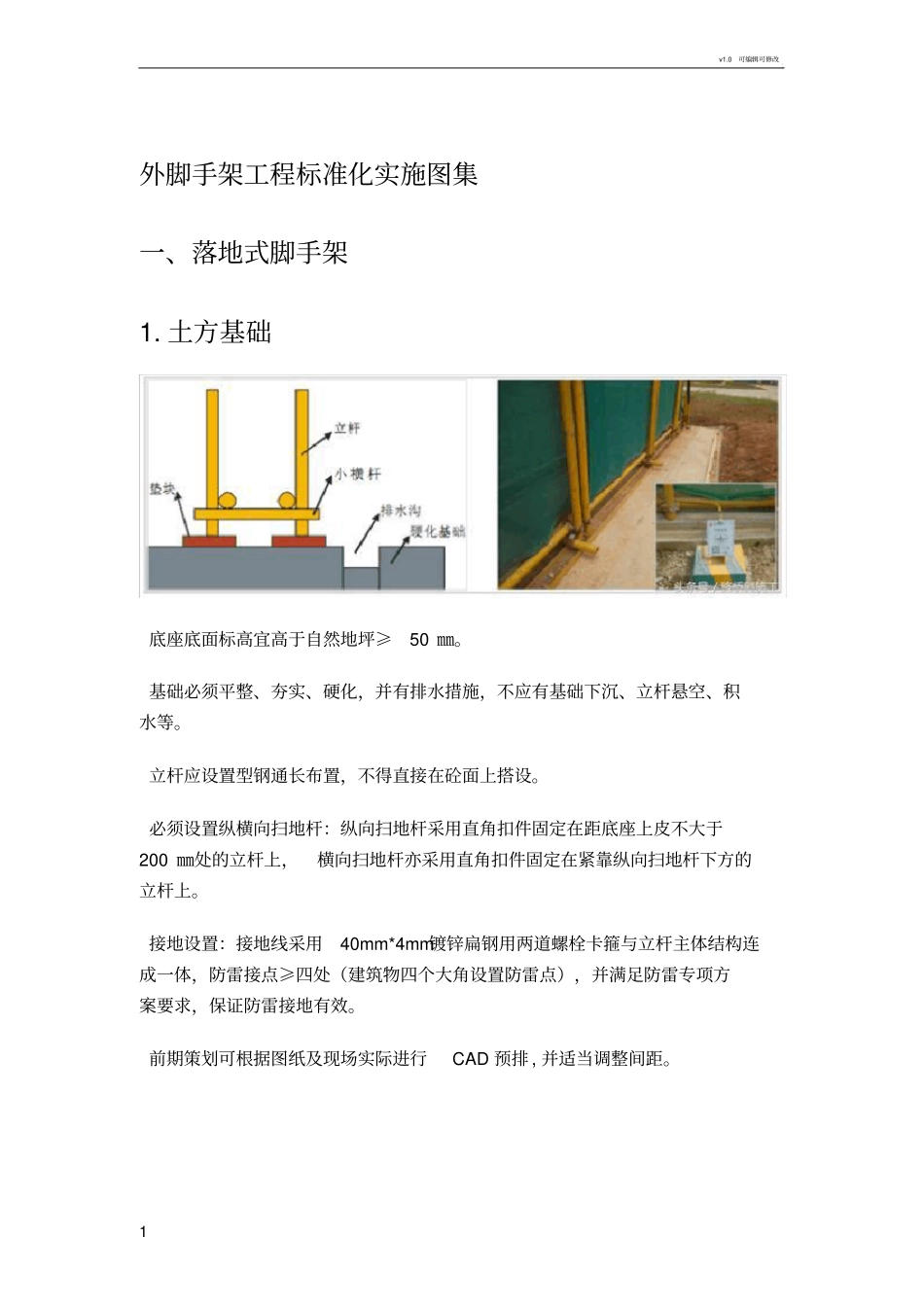

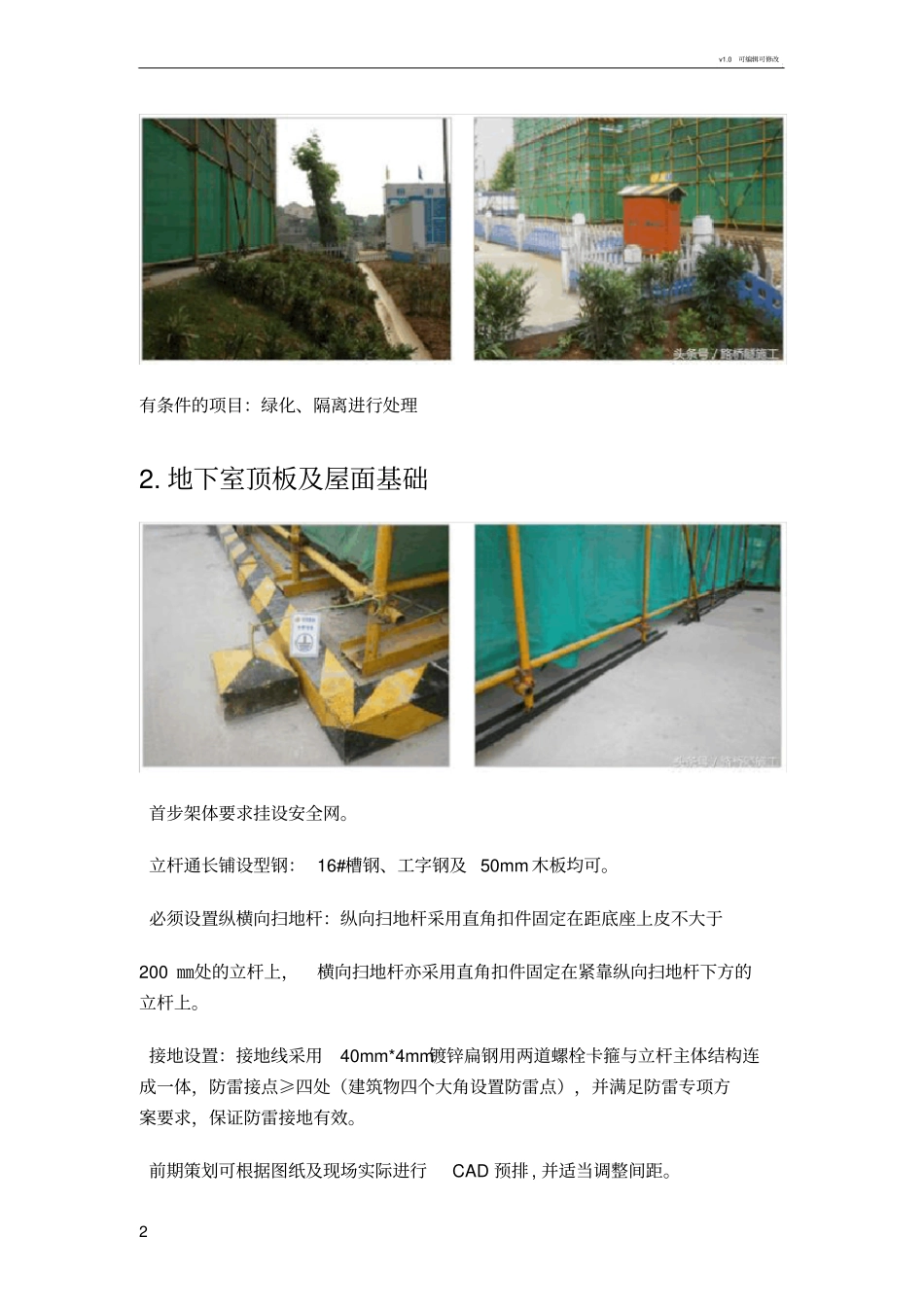

v1.0可编辑可修改1外脚手架工程标准化实施图集一、落地式脚手架1.土方基础底座底面标高宜高于自然地坪≥50㎜。基础必须平整、夯实、硬化，并有排水措施，不应有基础下沉、立杆悬空、积水等。立杆应设置型钢通长布置，不得直接在砼面上搭设。必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。接地设置：接地线采用40mm*4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。前期策划可根据图纸及现场实际进行CAD预排,并适当调整间距。v1.0可编辑可修改2有条件的项目：绿化、隔离进行处理2.地下室顶板及屋面基础首步架体要求挂设安全网。立杆通长铺设型钢：16#槽钢、工字钢及50mm木板均可。必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。接地设置：接地线采用40mm*4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。前期策划可根据图纸及现场实际进行CAD预排,并适当调整间距。v1.0可编辑可修改3二、悬挑式脚手架1.悬挑部位悬挑梁间距必须均匀，外伸长度与水平高度统一，预埋抱箍埋设规范对齐（长度比1:）钢梁截面高度不应小于160mm，抱箍拉环或锚固螺栓直径不宜小于16mm。悬挑梁上表面应加焊接头桩以固定立杆，每道悬挑梁均应加设单根直径不小于15的钢丝绳进行反拉。反拉钢丝绳与悬挑梁的夹角不小于60度，与结构用不小于Φ16的圆钢锚固。落于结构上的锚固段应是悬挑段的倍，且必须采用两道锚固，每段悬挑高度不大于20m。脚手架基础应按规范要求沿纵横方向设置扫地杆，在横杆上方沿脚手架长度方向铺设木枋，并满铺木板进行防护。脚手架底座立杆内侧应设置180㎜高踢脚板。前期策划到位，根据图纸及现场实际CAD预排,并适当调整间距（1500mm≥）。对采光井、转角处等特殊部位有处理方案，提前准备材料。预埋抱箍与型钢间隙应有效控制,螺母紧固后露出≥3丝。预埋错误后的补救措施：电锤在楼板打眼，预埋环穿过孔洞,下焊钢板。2.压板形式v1.0可编辑可修改4抱箍预埋必须先用两根钢筋进行定位，在平板制作后钢筋绑扎前进行预埋。压板必须采用厚度不下于10mm的钢板制作。钢梁安装后必须在压板上用双螺帽加垫片固定，并且螺帽上螺纹不小于3丝。尽量避免在钢梁与压板之间用木方加固，禁止使用“几字”预埋抱箍和木楔加固。3.反拉钢丝绳v1.0可编辑可修改5为保证受力，钢丝绳U型螺栓应扣在短绳一方，不得交替布置，绳卡间距等于6~8倍钢丝绳直径。钢丝绳绳卡的数量一般不少于3只（具体数量根据钢丝绳直径）；绳卡固定在最后一只绳卡处应设置“安全弯”，以观察绳卡的松紧。常规做法：外架用的卸荷钢丝绳：14#或16#，卸料平台用的卸荷钢丝绳：18#，但具体需以施工方案为准。为保证钢丝绳上部稳固牢靠，必须在上层预埋“几字”型构件（圆钢制作）。4.底部模板封闭做法悬挑脚手架首挑底部封闭不得用毛竹片或钢板网封闭。v1.0可编辑可修改6底部模板铺设必须平整，不得有封闭不严或模板搭铺现象。方木铺设必须均匀、长短一致。钢管搭设必须均匀，纵向钢管要求采用对接。油漆采取机械喷涂，且必须保证2遍以上。5.工字钢排布在开工之前，首先要提供能指导实际施工的精确图纸，由技术负责人负责，汇同安全员，外架班组长共同完成，在安装过程中必须有人跟踪落实。工字钢布置的实际问题处理：在工字钢排布过程中，应对施工升降部位和钢平台部位的预留进行策划，确保不进行二次施工作业；当悬挑钢梁固定抱箍的预埋部位应，出现预留孔洞或剪力墙而影响脚手架立杆间距的排布时，应优先考虑使用桁架方法进行策划，必须经过计算后实施。v1.0可编辑可修改76.悬挑工字钢转角处理转角处立杆不得悬空。建议采用定型化钢架做法：钢架由16#工字钢焊接或抱箍连接，并拉设卸荷钢丝绳或下设刚性斜支撑。工字钢立放的做法及注意事项悬...
