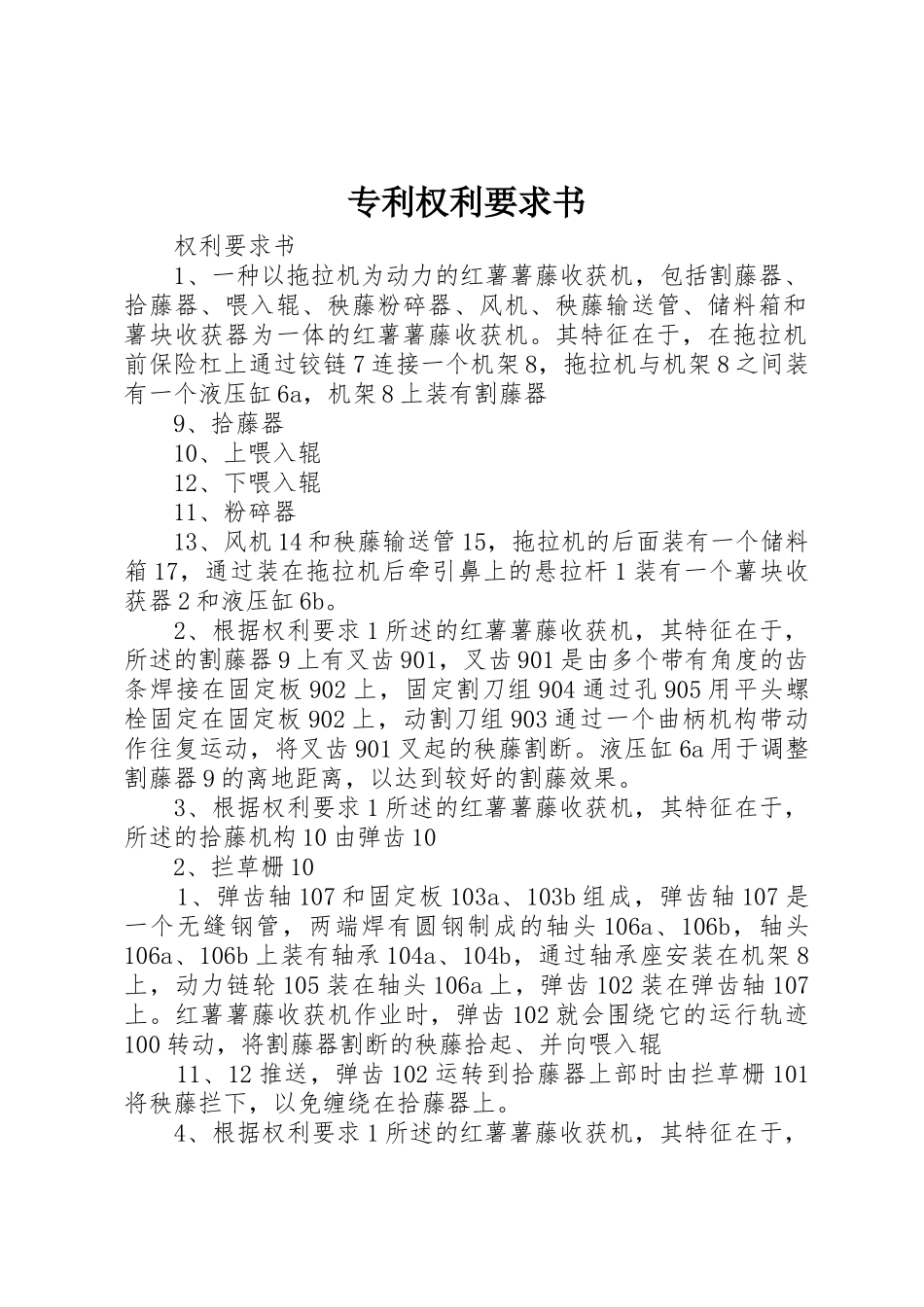

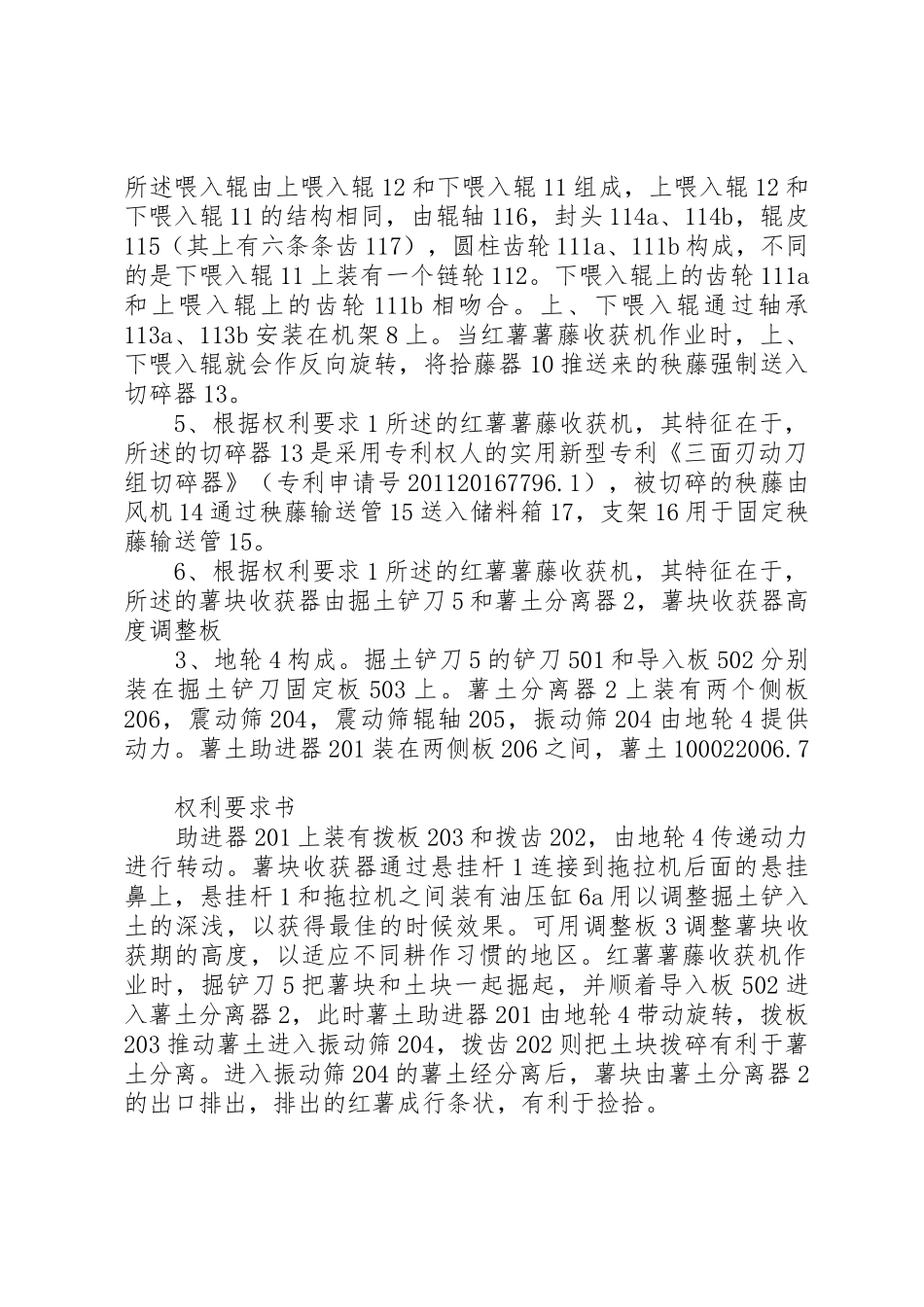

专利权利要求书权利要求书1、一种以拖拉机为动力的红薯薯藤收获机，包括割藤器、拾藤器、喂入辊、秧藤粉碎器、风机、秧藤输送管、储料箱和薯块收获器为一体的红薯薯藤收获机。其特征在于，在拖拉机前保险杠上通过铰链7连接一个机架8，拖拉机与机架8之间装有一个液压缸6a，机架8上装有割藤器9、拾藤器10、上喂入辊12、下喂入辊11、粉碎器13、风机14和秧藤输送管15，拖拉机的后面装有一个储料箱17，通过装在拖拉机后牵引鼻上的悬拉杆1装有一个薯块收获器2和液压缸6b。2、根据权利要求1所述的红薯薯藤收获机，其特征在于，所述的割藤器9上有叉齿901，叉齿901是由多个带有角度的齿条焊接在固定板902上，固定割刀组904通过孔905用平头螺栓固定在固定板902上，动割刀组903通过一个曲柄机构带动作往复运动，将叉齿901叉起的秧藤割断。液压缸6a用于调整割藤器9的离地距离，以达到较好的割藤效果。3、根据权利要求1所述的红薯薯藤收获机，其特征在于，所述的拾藤机构10由弹齿102、拦草栅101、弹齿轴107和固定板103a、103b组成，弹齿轴107是一个无缝钢管，两端焊有圆钢制成的轴头106a、106b，轴头106a、106b上装有轴承104a、104b，通过轴承座安装在机架8上，动力链轮105装在轴头106a上，弹齿102装在弹齿轴107上。红薯薯藤收获机作业时，弹齿102就会围绕它的运行轨迹100转动，将割藤器割断的秧藤拾起、并向喂入辊11、12推送，弹齿102运转到拾藤器上部时由拦草栅101将秧藤拦下，以免缠绕在拾藤器上。4、根据权利要求1所述的红薯薯藤收获机，其特征在于，所述喂入辊由上喂入辊12和下喂入辊11组成，上喂入辊12和下喂入辊11的结构相同，由辊轴116，封头114a、114b，辊皮115（其上有六条条齿117），圆柱齿轮111a、111b构成，不同的是下喂入辊11上装有一个链轮112。下喂入辊上的齿轮111a和上喂入辊上的齿轮111b相吻合。上、下喂入辊通过轴承113a、113b安装在机架8上。当红薯薯藤收获机作业时，上、下喂入辊就会作反向旋转，将拾藤器10推送来的秧藤强制送入切碎器13。5、根据权利要求1所述的红薯薯藤收获机，其特征在于，所述的切碎器13是采用专利权人的实用新型专利《三面刃动刀组切碎器》（专利申请号201120167796.1），被切碎的秧藤由风机14通过秧藤输送管15送入储料箱17，支架16用于固定秧藤输送管15。6、根据权利要求1所述的红薯薯藤收获机，其特征在于，所述的薯块收获器由掘土铲刀5和薯土分离器2，薯块收获器高度调整板3、地轮4构成。掘土铲刀5的铲刀501和导入板502分别装在掘土铲刀固定板503上。薯土分离器2上装有两个侧板206，震动筛204，震动筛辊轴205，振动筛204由地轮4提供动力。薯土助进器201装在两侧板206之间，薯土100022006.7权利要求书助进器201上装有拨板203和拨齿202，由地轮4传递动力进行转动。薯块收获器通过悬挂杆1连接到拖拉机后面的悬挂鼻上，悬挂杆1和拖拉机之间装有油压缸6a用以调整掘土铲入土的深浅，以获得最佳的时候效果。可用调整板3调整薯块收获期的高度，以适应不同耕作习惯的地区。红薯薯藤收获机作业时，掘铲刀5把薯块和土块一起掘起，并顺着导入板502进入薯土分离器2，此时薯土助进器201由地轮4带动旋转，拨板203推动薯土进入振动筛204，拨齿202则把土块拨碎有利于薯土分离。进入振动筛204的薯土经分离后，薯块由薯土分离器2的出口排出，排出的红薯成行条状，有利于捡拾。100022006.7
