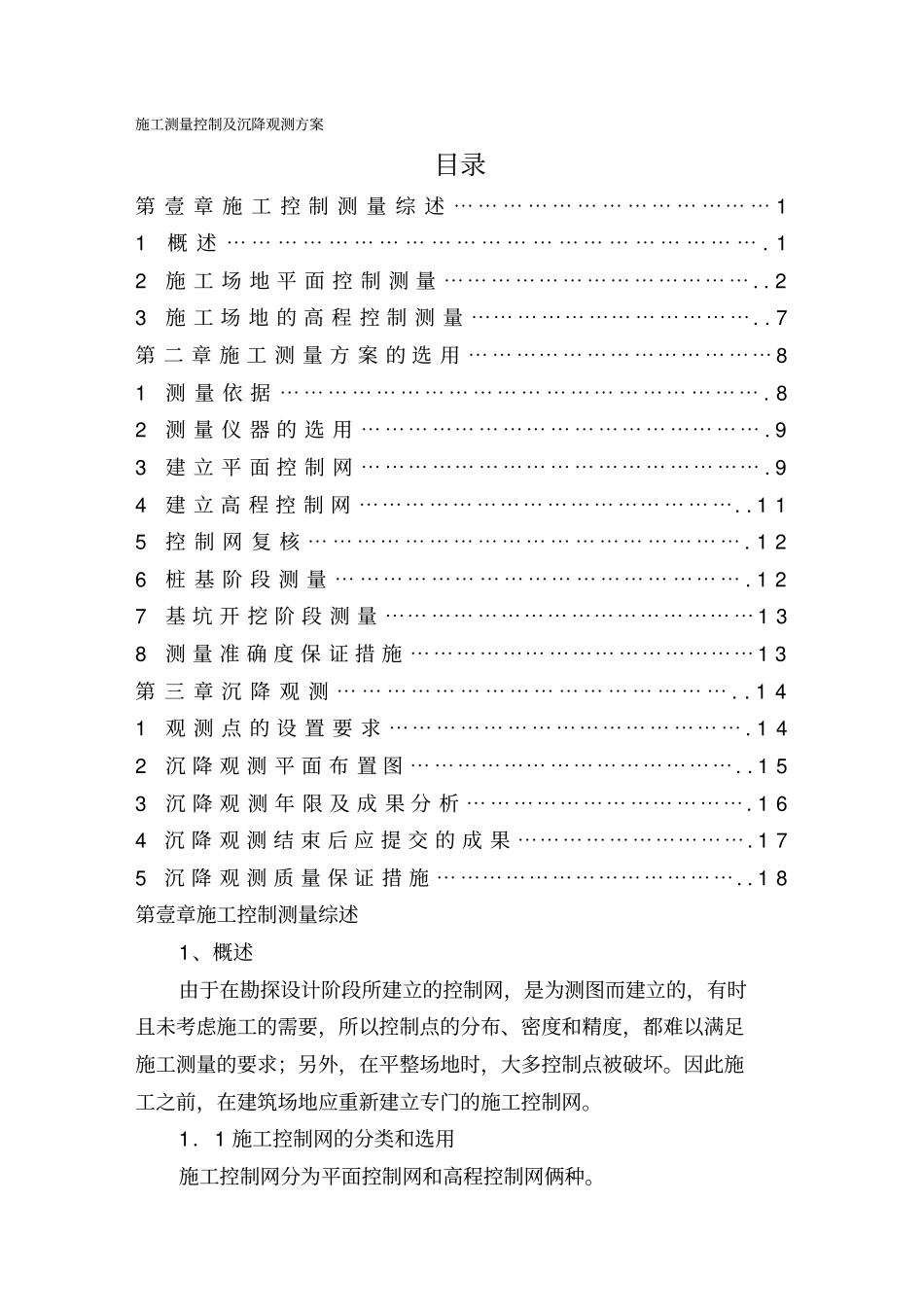

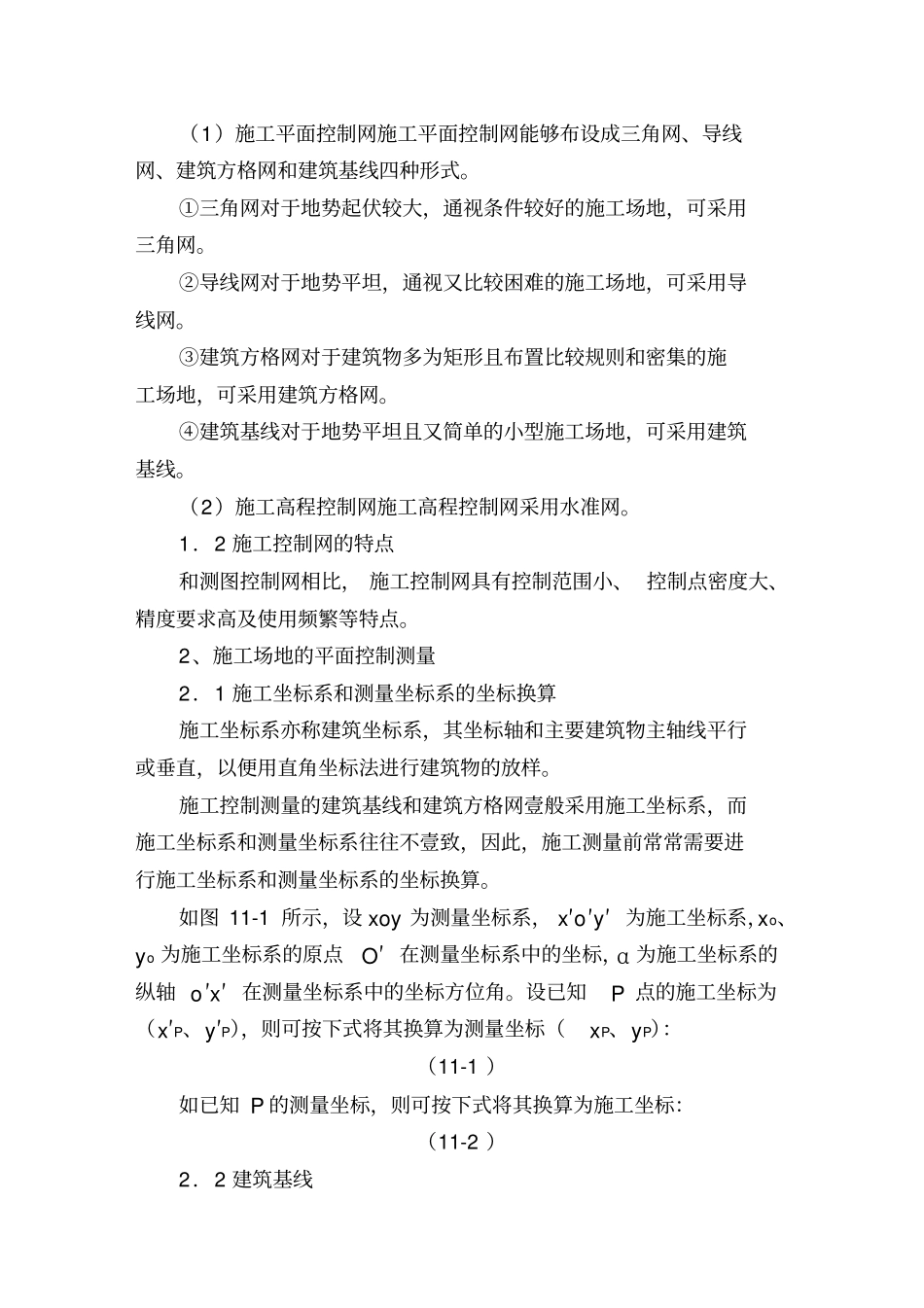

（建筑工程管理）施工测量控制及沉降观测方案施工测量控制及沉降观测方案目录第壹章施工控制测量综述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12施工场地平面控制测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23施工场地的高程控制测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..7第二章施工测量方案的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯81测量依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.82测量仪器的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.93建立平面控制网⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.94建立高程控制网⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..115控制网复核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.126桩基阶段测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.127基坑开挖阶段测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯138测量准确度保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第三章沉降观测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..141观测点的设置要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.142沉降观测平面布置图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..153沉降观测年限及成果分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.164沉降观测结束后应提交的成果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.175沉降观测质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..18第壹章施工控制测量综述1、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时且未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。因此施工之前，在建筑场地应重新建立专门的施工控制网。1．1施工控制网的分类和选用施工控制网分为平面控制网和高程控制网俩种。（1）施工平面控制网施工平面控制网能够布设成三角网、导线网、建筑方格网和建筑基线四种形式。①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三角网。②导线网对于地势平坦，通视又比较困难的施工场地，可采用导线网。③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基线。（2）施工高程控制网施工高程控制网采用水准网。1．2施工控制网的特点和测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。2、施工场地的平面控制测量2．1施工坐标系和测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴和主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。施工控制测量的建筑基线和建筑方格网壹般采用施工坐标系，而施工坐标系和测量坐标系往往不壹致，因此，施工测量前常常需要进行施工坐标系和测量坐标系的坐标换算。如图11-1所示，设xoy为测量坐标系，x′o′y′为施工坐标系，xo、yo为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。设已知P点的施工坐标为（x′P、y′P），则可按下式将其换算为测量坐标（xP、yP）：（11-1）如已知P的测量坐标，则可按下式将其换算为施工坐标：（11-2）2．2建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置壹条或几条轴线。它适用于建筑设计总平面图布置比较简单的小型建筑场地。（1）建筑基线的布设形式建筑基线的布设形式，应根据建筑物的分布、施工场地地形等因素来确定。常用的布设形式有“壹”字形、“L”形、“十”字形和“T”形，如图11-2所示。（2）建筑基线的布设要求1）建筑基线应尽可能靠近拟建的主要建筑物，且和其主要轴线平行，以便使用比较简单的直角坐标法进行建筑物的定位。2）建筑基线上的基线点应不少于三个，以便相互检核。3）建筑基线应尽可能和施工场地的建筑红线相连系。4）基线点位应选在通视良好和不易被破坏的地方，为能长期保存，要埋设永久性的混凝土桩。（3）建筑基线的测设方法根据施工场地的条件不同，建筑基线的测设方法有以下俩种：1）根据建筑红线测设建筑基线由城市测绘部门测定的建筑用地界定基准线，称为建筑红线。在城市建设区，建筑红线可用作建筑基CBAAOABCCCBBDADD图11-2建筑基线的布设形式线测设的依据。如图11-3所示，...
