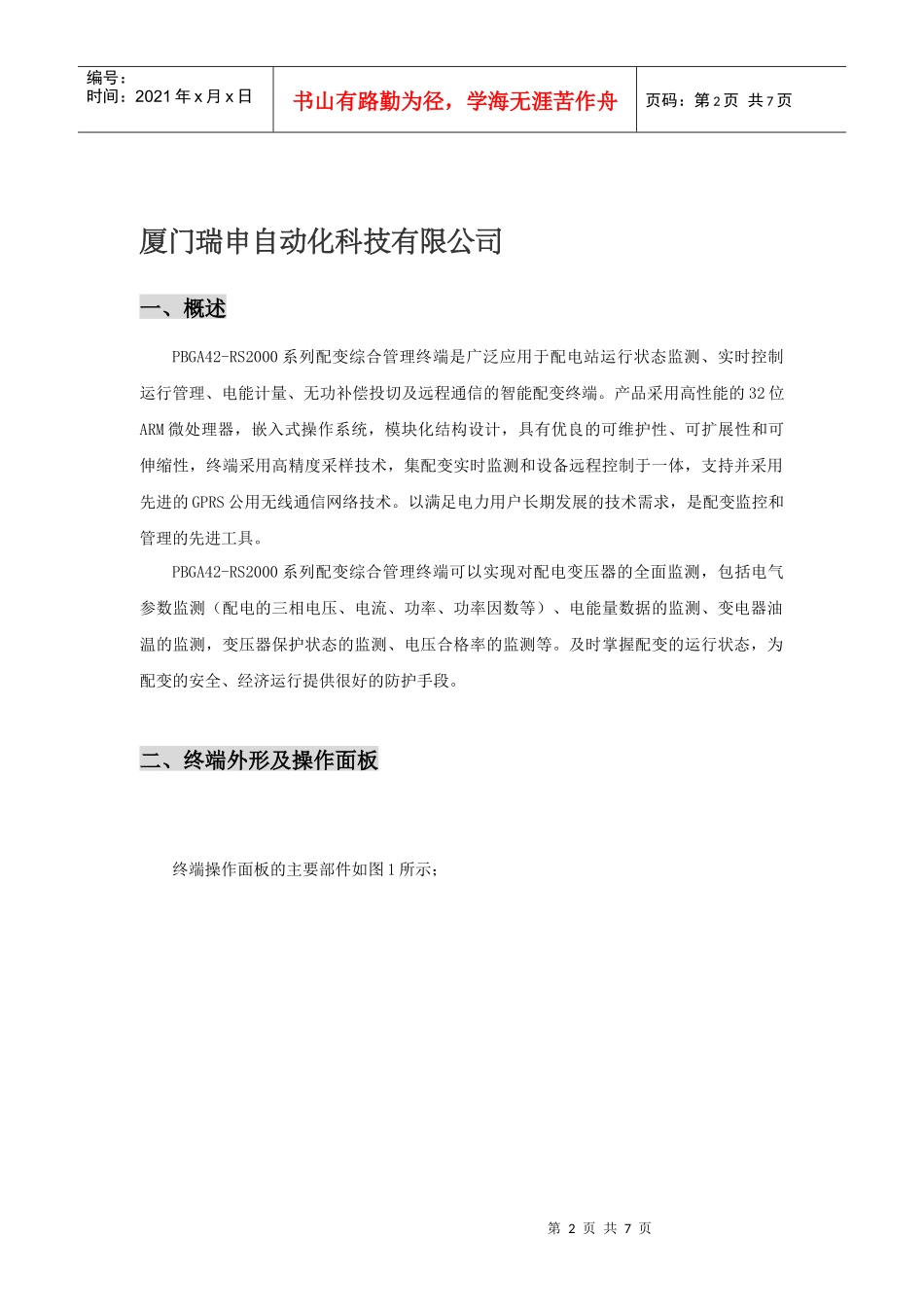

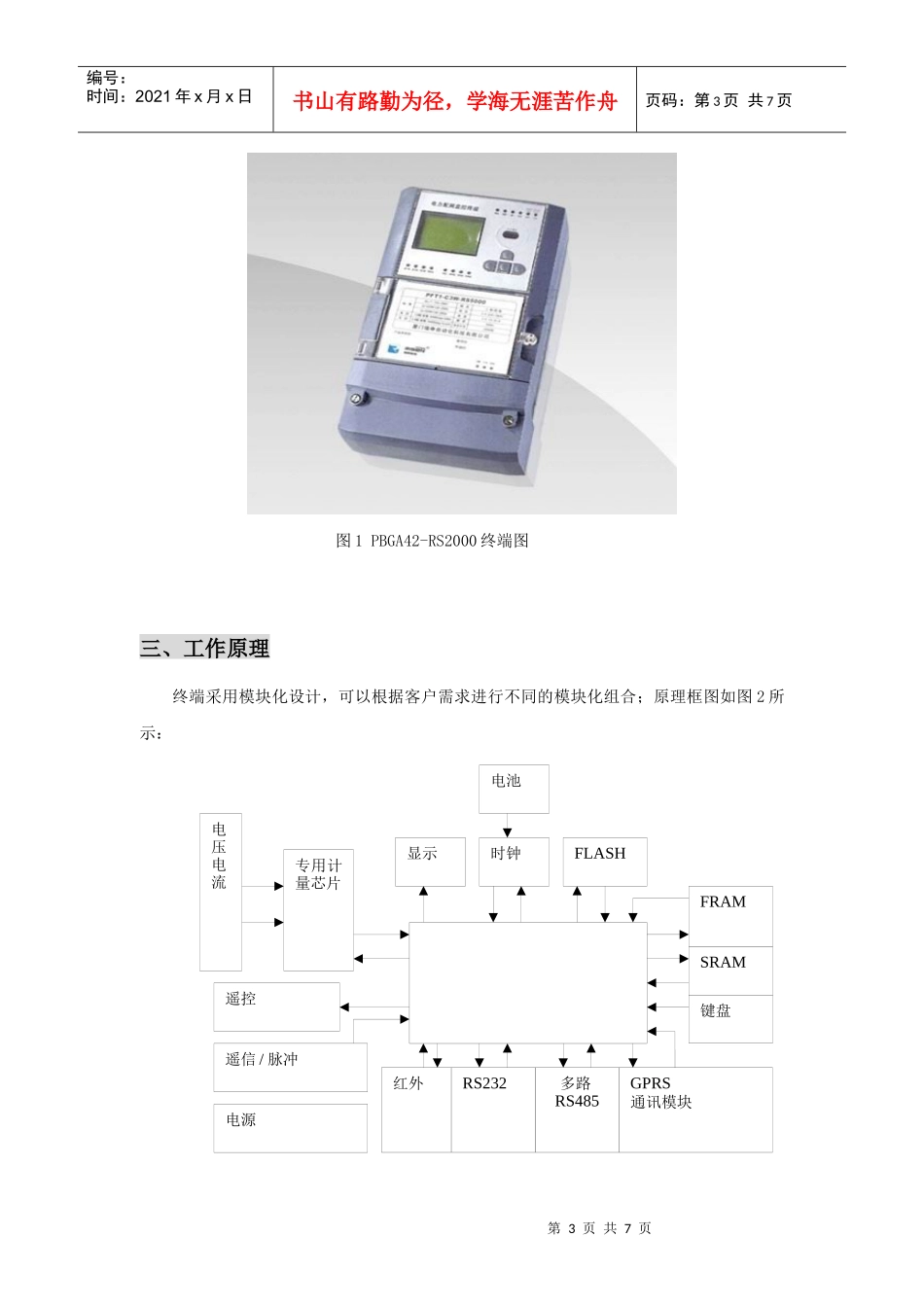

技术方案PBGA42-RS2000配变综合管理终端第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页厦门瑞申自动化科技有限公司一、概述PBGA42-RS2000系列配变综合管理终端是广泛应用于配电站运行状态监测、实时控制运行管理、电能计量、无功补偿投切及远程通信的智能配变终端。产品采用高性能的32位ARM微处理器，嵌入式操作系统，模块化结构设计，具有优良的可维护性、可扩展性和可伸缩性，终端采用高精度采样技术，集配变实时监测和设备远程控制于一体，支持并采用先进的GPRS公用无线通信网络技术。以满足电力用户长期发展的技术需求，是配变监控和管理的先进工具。PBGA42-RS2000系列配变综合管理终端可以实现对配电变压器的全面监测，包括电气参数监测（配电的三相电压、电流、功率、功率因数等）、电能量数据的监测、变电器油温的监测，变压器保护状态的监测、电压合格率的监测等。及时掌握配变的运行状态，为配变的安全、经济运行提供很好的防护手段。二、终端外形及操作面板终端操作面板的主要部件如图1所示；第3页共7页第2页共7页专用计量芯片电压电流显示时钟FLASHFRAMSRAMGPRS通讯模块多路RS485RS232红外键盘遥控遥信/脉冲电源电池编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图1PBGA42-RS2000终端图三、工作原理终端采用模块化设计，可以根据客户需求进行不同的模块化组合；原理框图如图2所示：第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图2工作原理框图终端主要由以下几部分组成：数据处理部分、计量采样部分、控制部分、开关量/脉冲采集部分、通讯模块部分等，具体描述如下：3.1数据处理部分CPU采用PHILIPS公司生产的LPC2214处理器，该处理器是当今世界上非常先进的工业用途ARM芯片，其运行速度快、处理功能强大、具有丰富的片内外资源，CPU通过与各通讯口的通讯，完成与外设数据的交换；对数据进行统计分析；CPU将设置数据、统计数据及计算数据等保存在FLASH、FRAM、SRAM等存储器中；通过遥信/脉冲接入口，获取开关或电能表脉冲信息。终端的历史数据存储容量为8MByte；采用SAMSUNG公司的K8D6316，该器件属非易失串行FLASH存储器；SRAM采用ISSI公司的61LV51216，具有省内，存取速度快的特点。3.2计量采样部分计量芯片采用国内知名品牌ATT7022B，其集计量、谐波采集于一身的处理芯片；交流输入部分采用互感器隔离输入，保证了信号处理的抗干扰性能。3.3控制部分输出控制部分由控制输出预动作部分和控制执行部分组成，控制输出采用主处理器与协处理器共同执行方式，通过多次数据确认保证控制输出的可靠性，防止控制误动作。3.4开关量/脉冲采集部分采用光电隔离输入，脉冲计量准确，可直接接入有源或无源信号，接入方式灵活，可适用不同脉冲表的输出要求。3.5通讯部分通讯部分采用模块设计，模块可配置为GPRS/CDMA/网络通讯/电话MODEM，通讯连接可靠；四、终端主要特点4.1密封式设计，ABS防水阻燃材料，壁挂式结构、体积轻巧、安装方便；4.2采用高速32位嵌入式处理器DSP和嵌入式实时多任务RTOS操作系统；4.3内部嵌入高速高精度的采集模块，实现实时高速电能计算，特别是在负荷波动大、谐波含量高的运行状况下依然能够保证采样和电能计量精度；第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页4.4大容量的主板FLASH存储芯片保证各种数据的方便存储；4.5终端电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围；4.6兼容多种通信技术，通信模块电源单独可控，可进一步防止数据通信模块死机；4.7可同时接入国内外多种电表规约；4.8宽电压范围设计使其具有更高的可靠性，更加适应工作环境；4.9异常事件主动上报，可及时发现和解决故障，不但支持GPRS网络传到后台，并可以以短消息方式传到指定的手机上；4.10全新的维护概念，支持当地/远方软件的在线升级；五、技术指标参考标准GB/T13729-92远动终端通用技术条件GB/T15153-94远动设备及系统工作条件环境条件和电源D...
