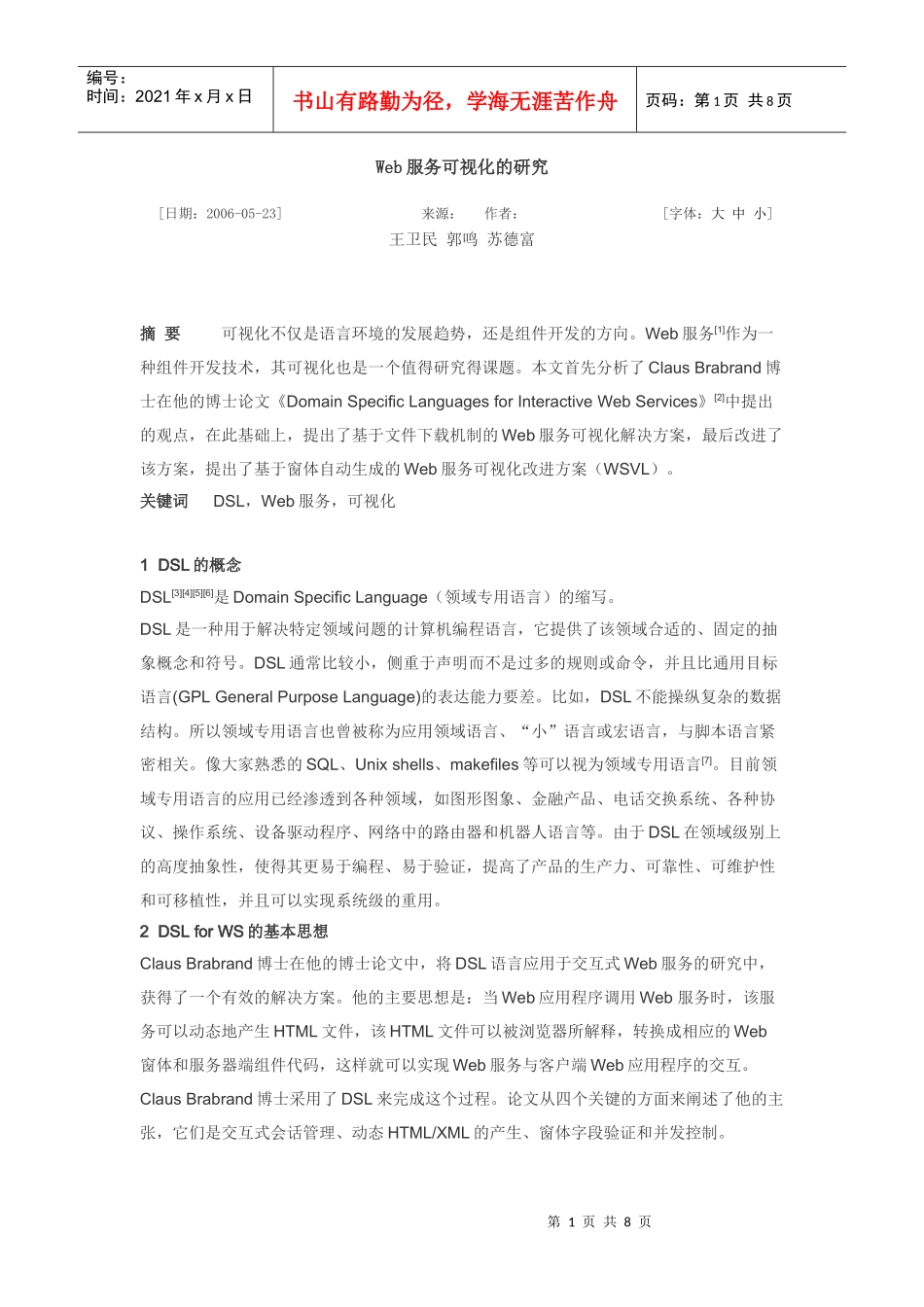

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页Web服务可视化的研究[日期：2006-05-23]来源：作者：[字体：大中小]王卫民郭鸣苏德富摘要可视化不仅是语言环境的发展趋势，还是组件开发的方向。Web服务[1]作为一种组件开发技术，其可视化也是一个值得研究得课题。本文首先分析了ClausBrabrand博士在他的博士论文《DomainSpecificLanguagesforInteractiveWebServices》[2]中提出的观点，在此基础上，提出了基于文件下载机制的Web服务可视化解决方案，最后改进了该方案，提出了基于窗体自动生成的Web服务可视化改进方案（WSVL）。关键词DSL，Web服务，可视化1DSL的概念DSL[3][4][5][6]是DomainSpecificLanguage（领域专用语言）的缩写。DSL是一种用于解决特定领域问题的计算机编程语言，它提供了该领域合适的、固定的抽象概念和符号。DSL通常比较小，侧重于声明而不是过多的规则或命令，并且比通用目标语言(GPLGeneralPurposeLanguage)的表达能力要差。比如，DSL不能操纵复杂的数据结构。所以领域专用语言也曾被称为应用领域语言、“小”语言或宏语言，与脚本语言紧密相关。像大家熟悉的SQL、Unixshells、makefiles等可以视为领域专用语言[7]。目前领域专用语言的应用已经渗透到各种领域，如图形图象、金融产品、电话交换系统、各种协议、操作系统、设备驱动程序、网络中的路由器和机器人语言等。由于DSL在领域级别上的高度抽象性，使得其更易于编程、易于验证，提高了产品的生产力、可靠性、可维护性和可移植性，并且可以实现系统级的重用。2DSLforWS的基本思想ClausBrabrand博士在他的博士论文中，将DSL语言应用于交互式Web服务的研究中，获得了一个有效的解决方案。他的主要思想是：当Web应用程序调用Web服务时，该服务可以动态地产生HTML文件，该HTML文件可以被浏览器所解释，转换成相应的Web窗体和服务器端组件代码，这样就可以实现Web服务与客户端Web应用程序的交互。ClausBrabrand博士采用了DSL来完成这个过程。论文从四个关键的方面来阐述了他的主张，它们是交互式会话管理、动态HTML/XML的产生、窗体字段验证和并发控制。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页但是，我们知道，所有的应用程序分两大类，Web应用程序和桌面应用程序。Web服务的使用者不仅仅是Web应用程序，更应该是桌面应用程序。否则，就根本不需要Web服务这种技术了。因为传统的Web应用程序就可以满足和客户端Web应用程序的通信了，且交互性更优。当Web服务的使用者是桌面应用程序的时候，ClausBrabrand博士提出的方案显然就满足不了组件可视化的需求了。同时ClausBrabrand博士主要是从交互式应用的角度来考察Web服务的交互能力的，我们知道，交互并不一定是可视化的。现在我们需要从可视化的角度来重新考察这个问题。3Web服务可视化的研究可视化的组件比非可视化的组件更好用，更易于维护。当任何一个动态库成了组件，就希望成为可视化的控件，Web服务组件也不例外。该文主要研究了如何将Web服务可视化的问题。提出了自己的一些设想，并在一个Web服务中间件的开发中使用了这种设想。我们首先提出了基于文件下载机制的可视化实现方案，然后改进这个方案，提出了WSVL解决方案。图1传统的Web服务调用过程图1显示了传统的Web服务的调用过程。我们以一个实例来说明这个过程，比如一个远程的Web服务组件WSAuthentication，该组件有一个认证操作，boolAuthentication(stringusername,stringpassword)的操作，其结果是验证传递的用户名和密码，返回验证的结果true或false。我们添加了相应的Web服务之后，我们就可以使用这个组件了。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页为了客户可以自己输入用户名和密码，我们需要建立一个窗体，它有两个文本框，一个输入用户名，设为EditName，另一个输入密码，设为EditPassword，有两个按钮，一个是“确定”按钮，另一个是“取消”按钮。我们编写确定按钮事件如下：WSAuthenticationtheWSAuthentication=newWSAuthenticatio...
