稳压二极管的伏安特性非线性曲线课件VIP免费

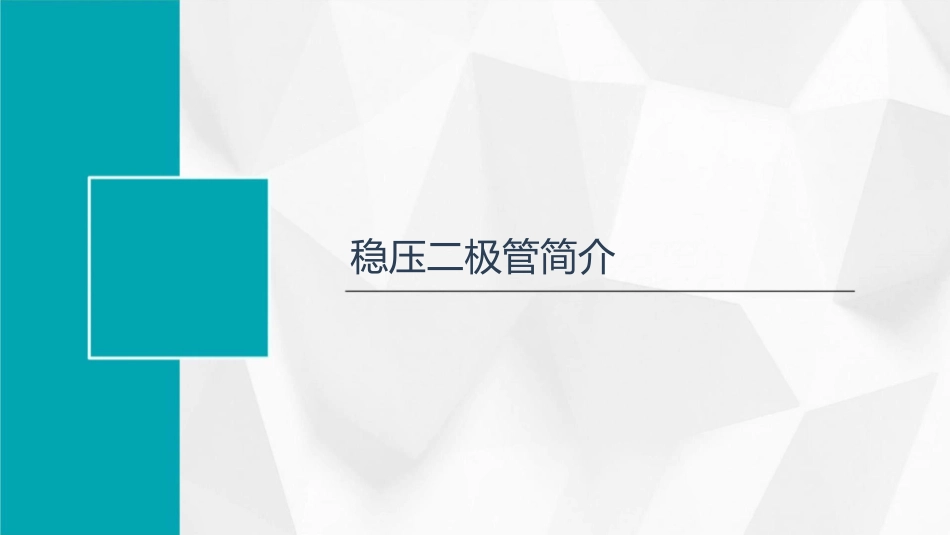

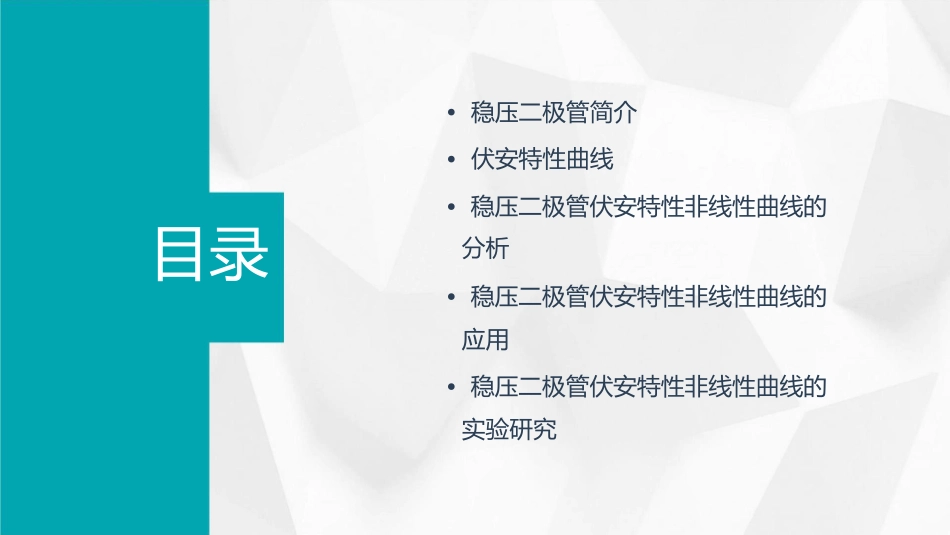

•稳压二极管简介•伏安特性曲线•稳压二极管伏安特性非线性曲线的目录分析•稳压二极管伏安特性非线性曲线的应用•稳压二极管伏安特性非线性曲线的实验研究稳压二极管简介什么是稳压二极管稳压二极管是一种电子元件，由硅或锗材料制成，具有单向导电性。它通常有一个正极和负极，当正向电压达到其击穿电压时，电流急剧增加，同时电压保持稳定。稳压二极管的工作原理当正向电压加在稳压二极管上时，电流会随着电压的增加而增加。010203当电压达到其击穿电压时，电流急剧增加，同时电压保持稳定。反向电压加在稳压二极管上时，电流非常小，几乎为零。稳压二极管的应用01稳压二极管在电子设备和电路中有着广泛的应用，如电源供应器、电压调节器、信号处理器等。02它能够提供稳定的电压，保护电路免受过电压或过电流的损害。伏安特性曲线伏安特性曲线的定义伏安特性曲线01描述了元件两端电压与流过元件的电流之间的关系。线性伏安特性曲线02电压与电流成正比，曲线为直线。非线性伏安特性曲线03电压与电流不成正比，曲线为非直线。线性与非线性伏安特性曲线线性伏安特性曲线在一定范围内，电压与电流成正比，适用于描述电阻、电容等元件的特性。非线性伏安特性曲线电压与电流不成正比，适用于描述晶体管、二极管等元件的特性。稳压二极管伏安特性非线性曲线的形成机制稳压二极管内部结构01由PN结、金属电极和封装组成，具有单向导电性。伏安特性非线性曲线的形成02由于PN结的特殊结构，稳压二极管在正向电压下的电流随电压增大而急剧增大，而在反向电压下，电流随电压增大而减小，表现出非线性特性。稳压原理03当外界电压变化时，稳压二极管内部电阻发生变化，使得两端电压保持稳定，从而实现了稳压作用。稳压二极管伏安特性非线性曲线的分析伏安特性曲线的测量010203测量原理测量方法测量设备通过测量稳压二极管两端电压和电流的关系，可以获得伏安特性曲线。使用电压源和电流源分别控制输入电压和电流，通过数据采集系统记录电压和电流值。包括电源、信号发生器、数据采集卡、示波器等。伏安特性曲线的分析方法线性分析非线性分析参数提取将伏安特性曲线划分为线性区和饱和区，分别进行分析。利用非线性理论和方法，分析伏安特性曲线的非线性特征。通过分析伏安特性曲线，提取稳压二极管的参数，如击穿电压、稳定电压等。伏安特性曲线的参数提取击穿电压动态电阻当电压达到一定值时，电流急剧增加，这个电压值即为击穿电压。在伏安特性曲线上，动态电阻表现为曲线斜率的变化。稳定电压在一定电流下，二极管两端的电压值即为稳定电压。稳压二极管伏安特性非线性曲线的应用在电子线路设计中的应用电压调节与控制利用稳压二极管的伏安特性非线性曲线，可以在电子线路中实现精确的电压调节与控制，确保电路的正常运行。保护电路稳压二极管可以作为电子设备的过压保护元件，当输入电压超过设定阈值时，稳压二极管迅速进入击穿状态，保护电路不受损坏。在电子测量中的应用电压表稳压二极管伏安特性非线性曲线可用于制作电压表，通过测量稳压二极管的电流值，间接得到被测电压的大小。电流表利用稳压二极管的反向击穿特性，可以制作电流表，通过测量稳压二极管的电压值，间接得到被测电流的大小。在电子控制中的应用开关控制稳压二极管在电子控制中常被用作开关元件，通过控制输入电压或电流的幅值和方向，实现电路的通断控制。信号处理利用稳压二极管的伏安特性非线性曲线，可以对输入信号进行调制、解调、滤波等处理，实现信号的转换与控制。稳压二极管伏安特性非线性曲线的实验研究实验设备与实验方法01实验设备稳压二极管、电源、电流表、电压表、电阻箱、电容器等。02实验方法通过调节电源电压，观察稳压二极管的电流变化，记录伏安特性数据，绘制非线性曲线。实验结果与分析实验结果通过实验，得到了稳压二极管的伏安特性非线性曲线，包括正向特性曲线和反向特性曲线。结果分析通过对曲线进行分析，可以得出稳压二极管的工作原理和特性参数，如击穿电压、稳定电压等。同时，还可以分析其非线性电阻特性和电容特性。实验结论与展望实验结论通过实验，验证了稳压二极管的伏安特性非线性...
