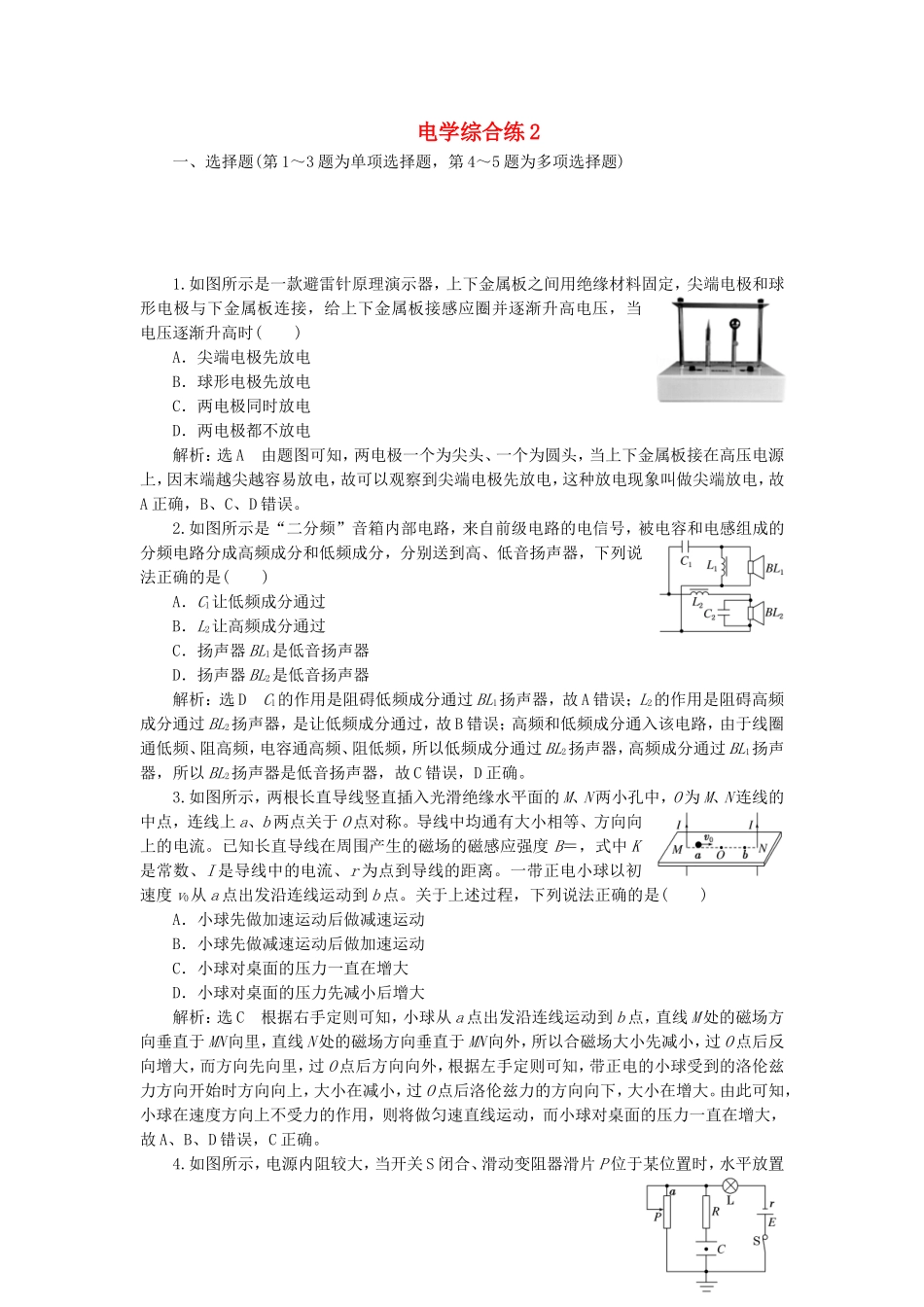

电学综合练2一、选择题(第1～3题为单项选择题，第4～5题为多项选择题)1.如图所示是一款避雷针原理演示器，上下金属板之间用绝缘材料固定，尖端电极和球形电极与下金属板连接，给上下金属板接感应圈并逐渐升高电压，当电压逐渐升高时()A．尖端电极先放电B．球形电极先放电C．两电极同时放电D．两电极都不放电解析：选A由题图可知，两电极一个为尖头、一个为圆头，当上下金属板接在高压电源上，因末端越尖越容易放电，故可以观察到尖端电极先放电，这种放电现象叫做尖端放电，故A正确，B、C、D错误。2.如图所示是“二分频”音箱内部电路，来自前级电路的电信号，被电容和电感组成的分频电路分成高频成分和低频成分，分别送到高、低音扬声器，下列说法正确的是()A．C1让低频成分通过B．L2让高频成分通过C．扬声器BL1是低音扬声器D．扬声器BL2是低音扬声器解析：选DC1的作用是阻碍低频成分通过BL1扬声器，故A错误；L2的作用是阻碍高频成分通过BL2扬声器，是让低频成分通过，故B错误；高频和低频成分通入该电路，由于线圈通低频、阻高频，电容通高频、阻低频，所以低频成分通过BL2扬声器，高频成分通过BL1扬声器，所以BL2扬声器是低音扬声器，故C错误，D正确。3.如图所示，两根长直导线竖直插入光滑绝缘水平面的M、N两小孔中，O为M、N连线的中点，连线上a、b两点关于O点对称。导线中均通有大小相等、方向向上的电流。已知长直导线在周围产生的磁场的磁感应强度B＝，式中K是常数、I是导线中的电流、r为点到导线的距离。一带正电小球以初速度v0从a点出发沿连线运动到b点。关于上述过程，下列说法正确的是()A．小球先做加速运动后做减速运动B．小球先做减速运动后做加速运动C．小球对桌面的压力一直在增大D．小球对桌面的压力先减小后增大解析：选C根据右手定则可知，小球从a点出发沿连线运动到b点，直线M处的磁场方向垂直于MN向里，直线N处的磁场方向垂直于MN向外，所以合磁场大小先减小，过O点后反向增大，而方向先向里，过O点后方向向外，根据左手定则可知，带正电的小球受到的洛伦兹力方向开始时方向向上，大小在减小，过O点后洛伦兹力的方向向下，大小在增大。由此可知，小球在速度方向上不受力的作用，则将做匀速直线运动，而小球对桌面的压力一直在增大，故A、B、D错误，C正确。4.如图所示，电源内阻较大，当开关S闭合、滑动变阻器滑片P位于某位置时，水平放置的平行板电容器C间一带电液滴恰好处于静止状态，灯泡L也能正常发光，现将滑动变阻器的滑片P由原位置向a端滑动，则()A．灯泡L将变暗，电源效率将增大B．液滴带正电，将向下做加速运动C．电源的路端电压增大，输出功率也增大D．滑片P滑动瞬间，液滴电势能将减小解析：选AD将滑片P由原位置向a端滑动时，滑动变阻器接入电路的电阻增大，电路中总电阻增大，电路中电流减小，灯泡L消耗的功率减小，则灯泡L将变暗；外电路总电阻增大，路端电压增大，则电源的效率为η＝×100%＝×100%，U增大，则知η增大，故A正确；液滴受力平衡，因电容器上极板带负电，板间场强向上，则知液滴带正电。路端电压增大，故电容器板间电压增大，板间场强增大，液滴所受的电场力增大，因此液滴将向上做加速运动，故B错误；由于电源的内电阻与外电阻关系未知，所以不能判断输出功率如何变化，故C错误；因电容器两端的电压增大，故液滴所在位置相对于下极板的电势差增大，因下极板接地，故液滴所在位置的电势减小，因液滴带正电，故液滴电势能将减小，故D正确。5.带正电的粒子只在电场力作用下沿x轴正方向运动，其电势能Ep随位移x变化的关系如图所示，其中O～x2段是关于直线x＝x1对称的曲线，x2～x3段是直线，则下列说法正确的是()A．x1处电场强度最小，但不为零B．x2～x3段电场强度大小恒定，方向沿x轴负方向C．粒子在O～x2段做匀变速运动，x2～x3段做匀速直线运动D．在O、x1、x2、x3处电势φO、φ1、φ2、φ3的关系为φ3＞φ2＝φO＞φ1解析：选BD根据电势能与电势的关系：Ep＝qφ，场强与电势的关系：E＝，得：E＝·，由数学知识可知Epx图像切线的斜率等于，x1处切线的斜率为零，则x1处电场强度为零，因此x1处电场强度最小，且为零，故A错误；x2～x...
