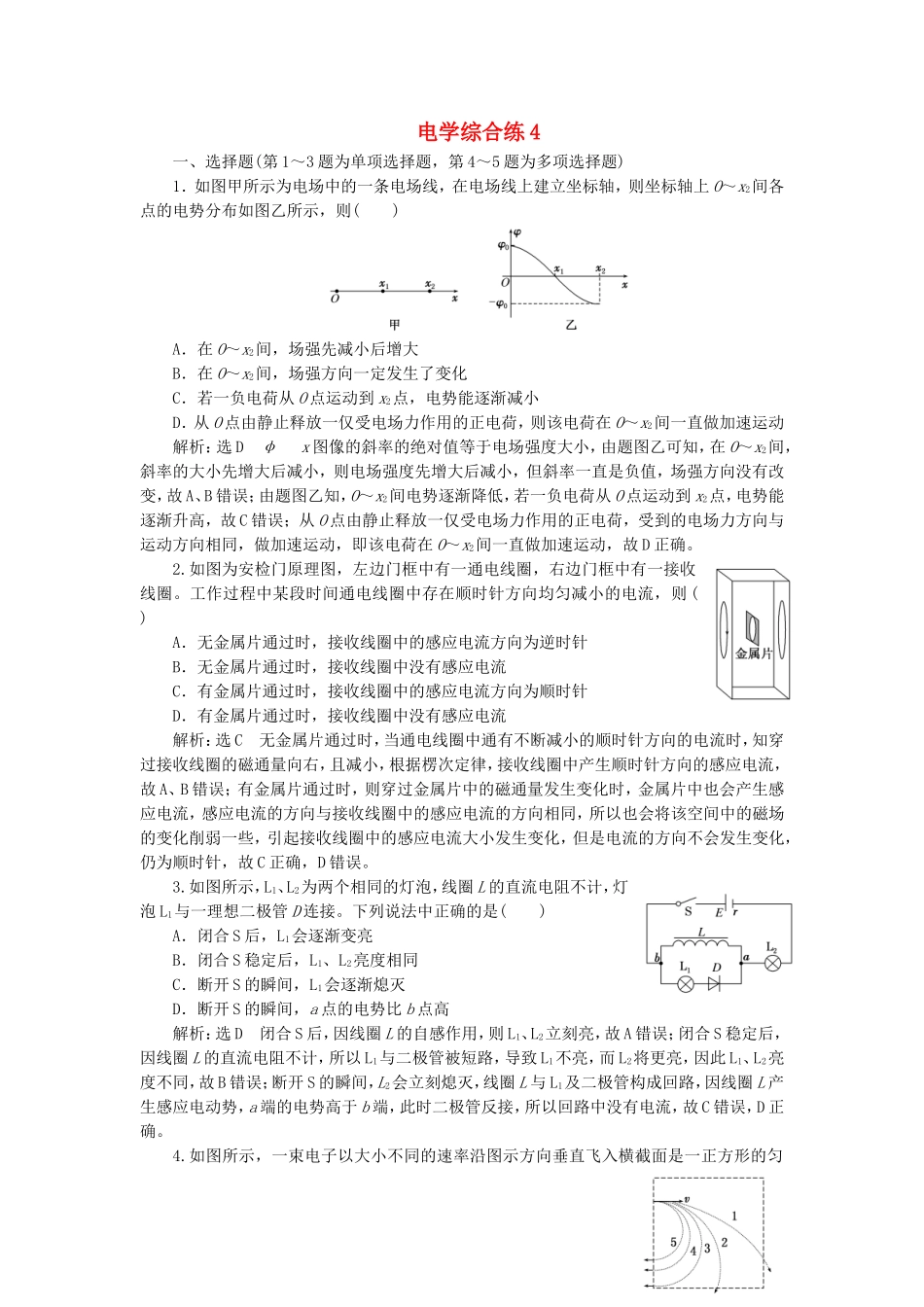

电学综合练4一、选择题(第1～3题为单项选择题，第4～5题为多项选择题)1．如图甲所示为电场中的一条电场线，在电场线上建立坐标轴，则坐标轴上O～x2间各点的电势分布如图乙所示，则()A．在O～x2间，场强先减小后增大B．在O～x2间，场强方向一定发生了变化C．若一负电荷从O点运动到x2点，电势能逐渐减小D．从O点由静止释放一仅受电场力作用的正电荷，则该电荷在O～x2间一直做加速运动解析：选Dφx图像的斜率的绝对值等于电场强度大小，由题图乙可知，在O～x2间，斜率的大小先增大后减小，则电场强度先增大后减小，但斜率一直是负值，场强方向没有改变，故A、B错误；由题图乙知，O～x2间电势逐渐降低，若一负电荷从O点运动到x2点，电势能逐渐升高，故C错误；从O点由静止释放一仅受电场力作用的正电荷，受到的电场力方向与运动方向相同，做加速运动，即该电荷在O～x2间一直做加速运动，故D正确。2.如图为安检门原理图，左边门框中有一通电线圈，右边门框中有一接收线圈。工作过程中某段时间通电线圈中存在顺时针方向均匀减小的电流，则()A．无金属片通过时，接收线圈中的感应电流方向为逆时针B．无金属片通过时，接收线圈中没有感应电流C．有金属片通过时，接收线圈中的感应电流方向为顺时针D．有金属片通过时，接收线圈中没有感应电流解析：选C无金属片通过时，当通电线圈中通有不断减小的顺时针方向的电流时，知穿过接收线圈的磁通量向右，且减小，根据楞次定律，接收线圈中产生顺时针方向的感应电流，故A、B错误；有金属片通过时，则穿过金属片中的磁通量发生变化时，金属片中也会产生感应电流，感应电流的方向与接收线圈中的感应电流的方向相同，所以也会将该空间中的磁场的变化削弱一些，引起接收线圈中的感应电流大小发生变化，但是电流的方向不会发生变化，仍为顺时针，故C正确，D错误。3.如图所示，L1、L2为两个相同的灯泡，线圈L的直流电阻不计，灯泡L1与一理想二极管D连接。下列说法中正确的是()A．闭合S后，L1会逐渐变亮B．闭合S稳定后，L1、L2亮度相同C．断开S的瞬间，L1会逐渐熄灭D．断开S的瞬间，a点的电势比b点高解析：选D闭合S后，因线圈L的自感作用，则L1、L2立刻亮，故A错误；闭合S稳定后，因线圈L的直流电阻不计，所以L1与二极管被短路，导致L1不亮，而L2将更亮，因此L1、L2亮度不同，故B错误；断开S的瞬间，L2会立刻熄灭，线圈L与L1及二极管构成回路，因线圈L产生感应电动势，a端的电势高于b端，此时二极管反接，所以回路中没有电流，故C错误，D正确。4.如图所示，一束电子以大小不同的速率沿图示方向垂直飞入横截面是一正方形的匀强磁场区域，下列判断正确的是()A．电子在磁场中运动时间越长，其轨迹线越长B．电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大C．在磁场中运动时间相同的电子，其轨迹线不一定重合D．电子的速率不同，它们在磁场中运动时间一定不相同解析：选BC由运动时间公式t＝T知，电子在磁场中运动时间与轨迹线对应的圆心角成正比，所以电子在磁场中运动的时间越长，其轨迹线所对应的圆心角θ越大，电子飞入匀强磁场中做匀速圆周运动，由半径公式r＝知，轨迹半径与速率成正比，则电子的速率越大，在磁场中的运动轨迹半径越大，轨迹线长度l＝θr，与电子在磁场中的运动时间和电子的速率都有关，故A错误，B正确；由周期公式T＝知，周期与电子的速率无关，由＝可知，电子在磁场中的运动周期相同，若它们在磁场中运动时间相同，则偏转角相同，轨迹不一定重合，比如：半圆形轨迹3、4与5，它们的运动时间相同，但它们的轨迹对应的半径不同，即速率不同，故C正确，D错误。5．在匀强磁场中有一不计电阻的单匝矩形线圈，绕垂直于磁场的轴匀速转动，产生如图甲所示的正弦交流电；把该交流电输入到图乙中理想变压器的A、B两端，图中的电压表和电流表均为理想交流电表，Rt为热敏电阻(温度升高时其电阻减小)，R为定值电阻。下列说法正确的是()A．在图甲的t＝0.01s，矩形线圈平面与磁场方向平行B．变压器原线圈两端电压的瞬时值表达式为e＝36sin100πtVC．Rt处温度升高时，电压表V1示数与V2示数的比值变大D．Rt处温度升高时，电压表V2示数与电流表A2示...
