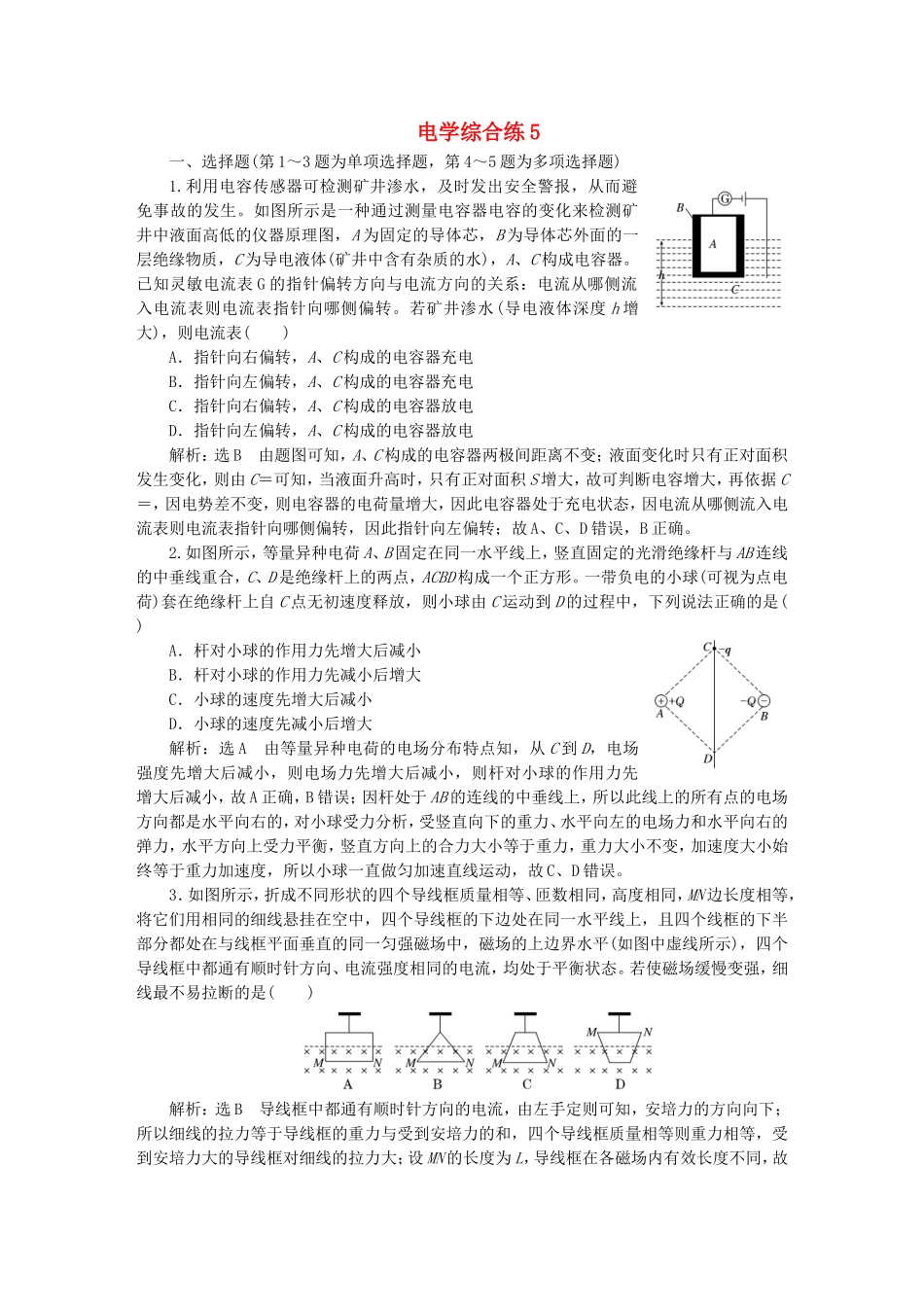

电学综合练5一、选择题(第1～3题为单项选择题，第4～5题为多项选择题)1.利用电容传感器可检测矿井渗水，及时发出安全警报，从而避免事故的发生。如图所示是一种通过测量电容器电容的变化来检测矿井中液面高低的仪器原理图，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体(矿井中含有杂质的水)，A、C构成电容器。已知灵敏电流表G的指针偏转方向与电流方向的关系：电流从哪侧流入电流表则电流表指针向哪侧偏转。若矿井渗水(导电液体深度h增大)，则电流表()A．指针向右偏转，A、C构成的电容器充电B．指针向左偏转，A、C构成的电容器充电C．指针向右偏转，A、C构成的电容器放电D．指针向左偏转，A、C构成的电容器放电解析：选B由题图可知，A、C构成的电容器两极间距离不变；液面变化时只有正对面积发生变化，则由C＝可知，当液面升高时，只有正对面积S增大，故可判断电容增大，再依据C＝，因电势差不变，则电容器的电荷量增大，因此电容器处于充电状态，因电流从哪侧流入电流表则电流表指针向哪侧偏转，因此指针向左偏转；故A、C、D错误，B正确。2.如图所示，等量异种电荷A、B固定在同一水平线上，竖直固定的光滑绝缘杆与AB连线的中垂线重合，C、D是绝缘杆上的两点，ACBD构成一个正方形。一带负电的小球(可视为点电荷)套在绝缘杆上自C点无初速度释放，则小球由C运动到D的过程中，下列说法正确的是()A．杆对小球的作用力先增大后减小B．杆对小球的作用力先减小后增大C．小球的速度先增大后减小D．小球的速度先减小后增大解析：选A由等量异种电荷的电场分布特点知，从C到D，电场强度先增大后减小，则电场力先增大后减小，则杆对小球的作用力先增大后减小，故A正确，B错误；因杆处于AB的连线的中垂线上，所以此线上的所有点的电场方向都是水平向右的，对小球受力分析，受竖直向下的重力、水平向左的电场力和水平向右的弹力，水平方向上受力平衡，竖直方向上的合力大小等于重力，重力大小不变，加速度大小始终等于重力加速度，所以小球一直做匀加速直线运动，故C、D错误。3．如图所示，折成不同形状的四个导线框质量相等、匝数相同，高度相同，MN边长度相等，将它们用相同的细线悬挂在空中，四个导线框的下边处在同一水平线上，且四个线框的下半部分都处在与线框平面垂直的同一匀强磁场中，磁场的上边界水平(如图中虚线所示)，四个导线框中都通有顺时针方向、电流强度相同的电流，均处于平衡状态。若使磁场缓慢变强，细线最不易拉断的是()解析：选B导线框中都通有顺时针方向的电流，由左手定则可知，安培力的方向向下；所以细线的拉力等于导线框的重力与受到安培力的和，四个导线框质量相等则重力相等，受到安培力大的导线框对细线的拉力大；设MN的长度为L，导线框在各磁场内有效长度不同，故各导线框受到安培力大小不同，各导线框在磁场中的有效长度：LA＝＝L；LB＝＝L；LC＝>L；LD＝>L；可知选项B图中的有效长度最小，由公式F＝BIL有效，可知选项B图中导线框受到的安培力最小，即导线框对细线的拉力最小，细线最不容易拉断。故B正确，A、C、D错误。4．如图甲所示，理想变压器原、副线圈匝数比为5∶1，原线圈接入如图乙所示的正弦交流电，副线圈与二极管(正向电阻为零，相当于导线；反向电阻为无穷大，相当于断路)、定值电阻R0、热敏电阻Rt(阻值随温度的升高而减小)及报警器P(电流增加到一定值时将发出警报声)组成闭合电路。电压表、电流表均为理想电表，则以下判断正确的是()A．变压器副线圈中输出交流电的频率为50HzB．电压表的示数为22VC．Rt处温度减小到一定值时，报警器P将会发出警报声D．报警器P报警时，变压器的输入功率比报警前小解析：选AB根据题图乙知，原线圈输入的交流电的周期T＝0.02s，频率f＝＝Hz＝50Hz，变压器不改变交流电的频率，所以变压器副线圈中输出交流电的频率为50Hz，故A正确；原线圈两端电压的有效值为U1＝V＝220V，根据电压与匝数成正比，得副线圈两端的电压U2＝×220V＝44V，因为二极管具有单向导电性，所以有·＝·T，解得：U有＝22V，故B正确；温度降低，Rt电阻增大，电流减小，但是电流要增大到一定值时报警器P才报警，故C错误；报警器P报警...
