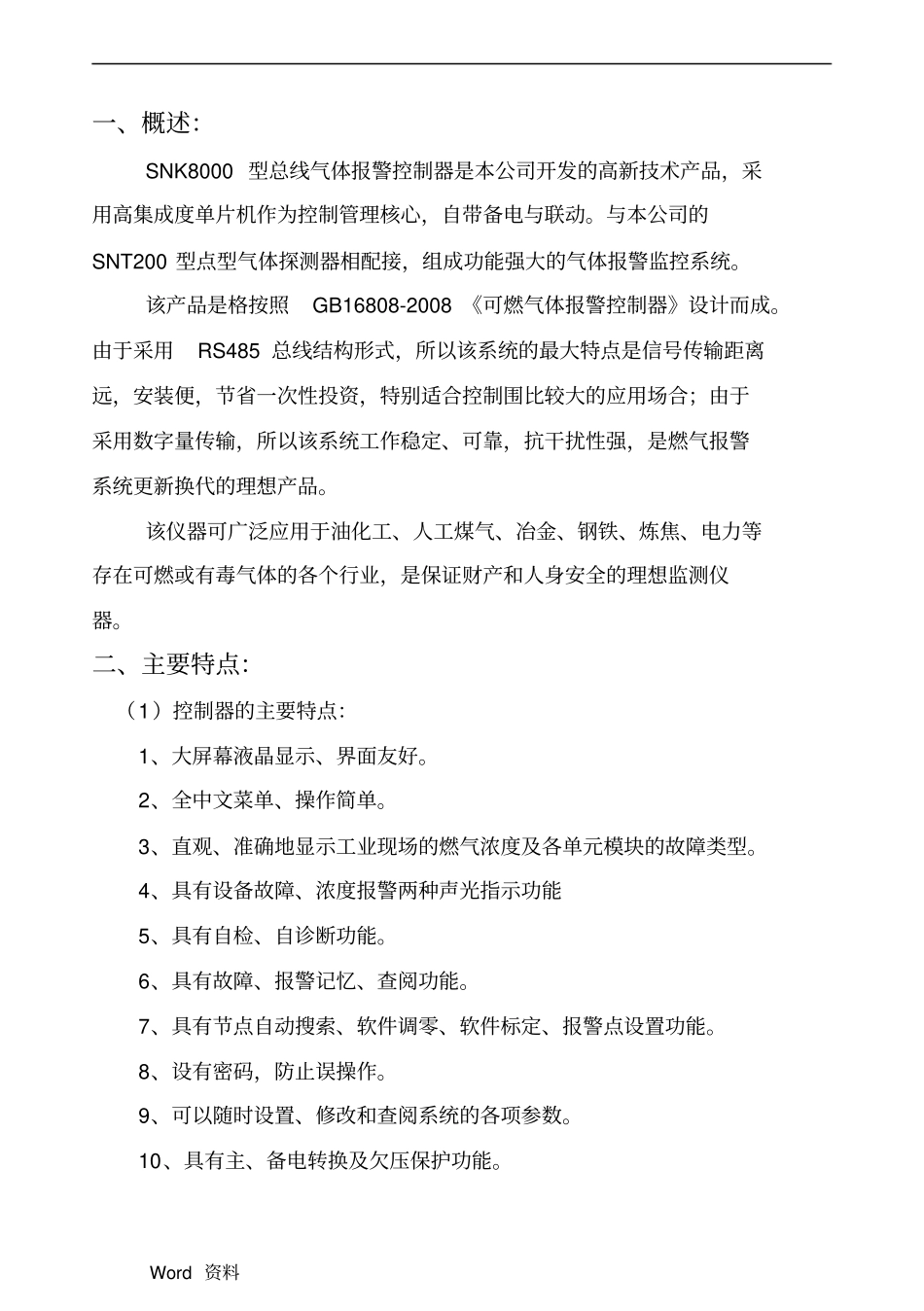

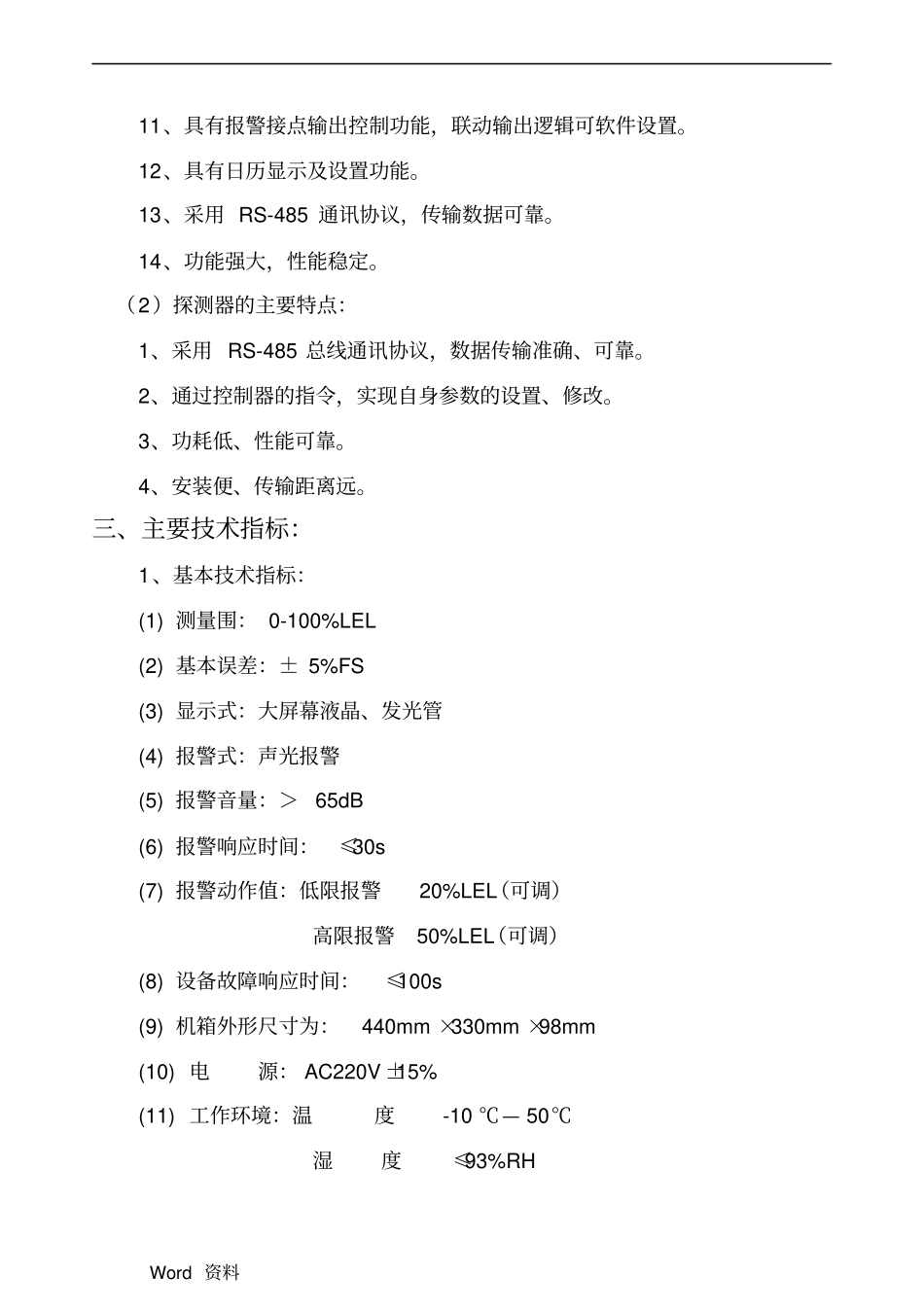

Word资料一、概述：SNK8000型总线气体报警控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，自带备电与联动。与本公司的SNT200型点型气体探测器相配接，组成功能强大的气体报警监控系统。该产品是格按照GB16808-2008《可燃气体报警控制器》设计而成。由于采用RS485总线结构形式，所以该系统的最大特点是信号传输距离远，安装便，节省一次性投资，特别适合控制围比较大的应用场合；由于采用数字量传输，所以该系统工作稳定、可靠，抗干扰性强，是燃气报警系统更新换代的理想产品。该仪器可广泛应用于油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业，是保证财产和人身安全的理想监测仪器。二、主要特点：（1）控制器的主要特点：1、大屏幕液晶显示、界面友好。2、全中文菜单、操作简单。3、直观、准确地显示工业现场的燃气浓度及各单元模块的故障类型。4、具有设备故障、浓度报警两种声光指示功能5、具有自检、自诊断功能。6、具有故障、报警记忆、查阅功能。7、具有节点自动搜索、软件调零、软件标定、报警点设置功能。8、设有密码，防止误操作。9、可以随时设置、修改和查阅系统的各项参数。10、具有主、备电转换及欠压保护功能。Word资料11、具有报警接点输出控制功能，联动输出逻辑可软件设置。12、具有日历显示及设置功能。13、采用RS-485通讯协议，传输数据可靠。14、功能强大，性能稳定。（2）探测器的主要特点：1、采用RS-485总线通讯协议，数据传输准确、可靠。2、通过控制器的指令，实现自身参数的设置、修改。3、功耗低、性能可靠。4、安装便、传输距离远。三、主要技术指标：1、基本技术指标：(1)测量围：0-100%LEL(2)基本误差：±5%FS(3)显示式：大屏幕液晶、发光管(4)报警式：声光报警(5)报警音量：＞65dB(6)报警响应时间：≤30s(7)报警动作值：低限报警20%LEL（可调）高限报警50%LEL（可调）(8)设备故障响应时间：≤100s(9)机箱外形尺寸为：440mm×330mm×98mm(10)电源：AC220V±15%(11)工作环境：温度-10℃—50℃湿度≤93%RHWord资料大气压力86kPa—106kPa(12)绝缘电阻：正常环境时≥100MΩ湿度为93%RH时≥1MΩ(13)工作式：连续(14)功耗：10W(15)报警输出：1A/4组接点输出(16)供电节点：20个（节点包括探测器和联动模块）(17)RS485总线的传输距离不大于1200米（二芯屏蔽双绞电缆线，线径≥0.75mm2）2、电源模块⑴电源：AC220V±15%DC24V输出备电7AH/12V的电池两块⑵工作环境：温度-10℃—40℃湿度≤93%RH大气压力86kPa—106kPa⑶绝缘电阻：正常环境≥100MΩ湿度为93%RH时≥1MΩ⑷工作式：连续⑸功耗：3W（满负荷）⑹最大功率：3A、24V3、联动模块⑴电源：DC24V⑵环境温度：-10℃—40℃⑶绝缘电阻：正常环境时≥100MΩWord资料湿度为93%RH时≥1MΩ⑷工作式：连续⑸功耗：3W（满负荷）⑹接点容量：2A/AC220V⑺继电器组数：4组⑻RS485总线的传输距离不大于1200米（二芯屏蔽双绞电缆线，线径≥0.75mm2）⑼继电器可设置成瞬间输出、常输出两种式。4、探测器技术指标：⑴测量对象：可燃气体⑵电源：DC24V⑶功耗：2W⑷工作环境：温度：-40℃－70℃湿度：≤93%RH⑸大气压力：86kPa—106kPa⑹绝缘电阻：正常环境时≥100MΩ⑺工作式：连续⑻防爆型式：隔爆型⑼防爆标志：ExdIICT6⑽贮存：温度-50℃—80℃湿度≤93%RH⑾RS-485传输距离不大于1200米（二芯屏蔽双绞线线径≥0.75mm2)Word资料四、工作原理探测器把采集到的气体浓度信号转换为电信号，并以RS-485标准信号的式传给控制器；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的式反应出来，联动出口继电器，从而启动所连接的风机、磁阀或其它消防设备。五、安装须知1、通信线与供电线不允采用同一根电缆.2、探测器或联动模块与控制器之间的通信线一律采用0.75mm2以上的双绞屏蔽线。屏蔽层要可靠接在探测器、电源、联动机壳上。3、全部屏蔽层是相互连接的。4、通信线必须远离任交流电源线,更不允装在一根走线管。5、控制器机壳必须单点可靠接大地，接地电阻满足相关要求。6、根据绝大多数安装现场的实际情况，通信线应采用主机在一头，向一个向...
