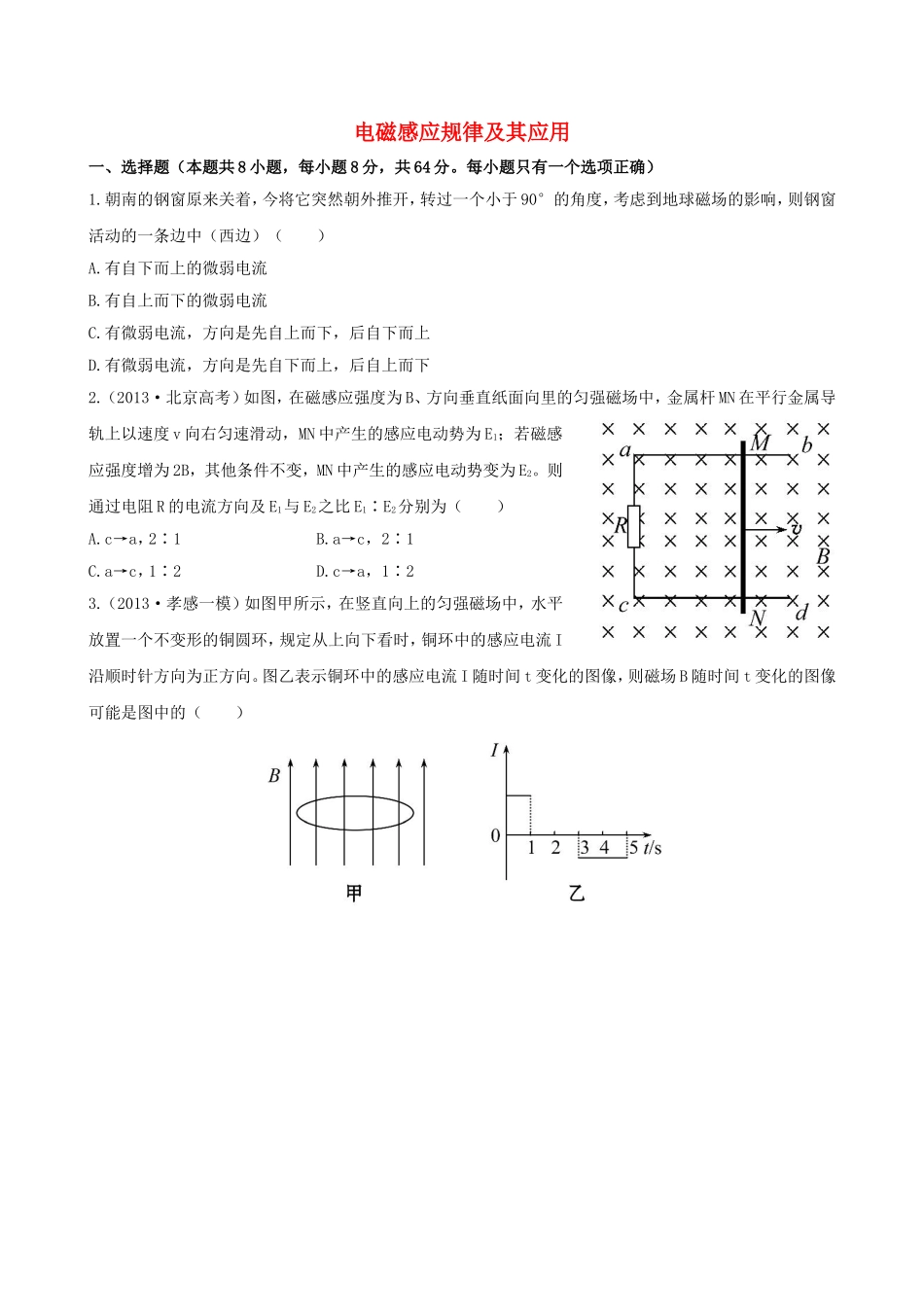

电磁感应规律及其应用一、选择题（本题共8小题，每小题8分，共64分。每小题只有一个选项正确）1.朝南的钢窗原来关着，今将它突然朝外推开，转过一个小于90°的角度，考虑到地球磁场的影响，则钢窗活动的一条边中（西边）（）A.有自下而上的微弱电流B.有自上而下的微弱电流C.有微弱电流，方向是先自上而下，后自下而上D.有微弱电流，方向是先自下而上，后自上而下2.（2013·北京高考）如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动，MN中产生的感应电动势为E1；若磁感应强度增为2B，其他条件不变，MN中产生的感应电动势变为E2。则通过电阻R的电流方向及E1与E2之比E1∶E2分别为（）A.c→a，2∶1B.a→c，2∶1C.a→c，1∶2D.c→a，1∶23.（2013·孝感一模）如图甲所示，在竖直向上的匀强磁场中，水平放置一个不变形的铜圆环，规定从上向下看时，铜环中的感应电流I沿顺时针方向为正方向。图乙表示铜环中的感应电流I随时间t变化的图像，则磁场B随时间t变化的图像可能是图中的（）4.（2013·莆田二模）如图所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测自感线圈的直流电压，在测量完毕后，将电路解体时应先（）A.断开S1B.断开S2C.拆除电流表D.拆除电阻R5.（2013·烟台一模）如图甲所示，匀强磁场垂直纸面向里，磁感应强度的大小为B，磁场在y轴方向足够宽，在x轴方向宽度为a。一直角三角形导线框ABC（BC边的长度为a）从图示位置向右匀速穿过磁场区域，以逆时针方向为电流的正方向，在图乙中感应电流i、BC两端的电压UBC与线框移动的距离x的关系图像正确的是（）6.假设两足够长的光滑金属导轨竖直放置，相距为L，如图所示，一导线与两导轨相连，磁感应强度的大小为B的匀强磁场与导轨平面垂直。一电阻为R、质量为m的导体棒在距磁场上边界h处静止释放。导体棒进入磁场后速度减小，最终稳定时离磁场上边缘的距离为H，整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻。下列说法正确的是（）A.整个运动过程中回路的最大电流为B.整个运动过程中导体棒产生的焦耳热为m（H+h）g-C.整个运动过程中导体棒克服安培力所做的功为mgHD.整个运动过程中回路电流的功率为（）2R7.（2013·海南高考）如图，水平桌面上固定有一半径为R的金属细圆环，环面水平，圆环每单位长度的电阻为r；空间有一匀强磁场，磁感应强度大小为B，方向竖直向下；一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点。棒在拉力的作用下以恒定加速度a从静止开始向右运动，运动过程中棒与圆环接触良好。下列说法正确的是（）A.拉力的大小在运动过程中保持不变B.棒通过整个圆环所用的时间为C.棒经过环心时流过棒的电流为D.棒经过环心时所受安培力的大小为8.（2013·漳州一模）如图所示，平行于y轴的导体棒以速度v向右做匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，则导体棒中的感应电动势E与导体棒位置x关系的图像是（）二、计算题（本题共2小题，共36分。需写出规范的解题步骤）9.（16分）（2013·汕头一模）如图甲所示，水平面上有两电阻不计的光滑金属导轨平行固定放置，间距为d，右端通过导线与阻值为R的小灯泡L连接，在面积为S的CDFE矩形区域内有垂直金属导轨向上的匀强磁场，磁感应强度B随时间的变化如图乙所示，在t=0时，一阻值为R的金属棒在恒力F作用下由静止开始从ab位置沿导轨向右运动，当t=t0时恰好运动到CD位置，并开始在磁场中匀速运动。求：（1）0～t0时间内通过小灯泡的电流；（2）金属棒在磁场中运动的速度大小；（3）金属棒的质量m。10.（20分）（2013·西城一模）如图所示，两条光滑的金属导轨相距L=1m，其中MN段平行于PQ段，位于同一水平面内，NN0段与QQ0段平行，位于与水平面成倾角37°的斜面上，且MNN0与PQQ0均在竖直平面内。在水平导轨区域和倾斜导轨区域内分别有垂直于水平面和斜面的匀强磁场B1和B2，且B1=B2=0.5T。ab和cd是质量均为m=0.1kg、电阻均为R=4Ω的两根金属棒，ab置于水平导轨上，cd置于倾斜导轨上，均与导轨垂直且接触良好。从t=0时刻起，ab棒在外...
