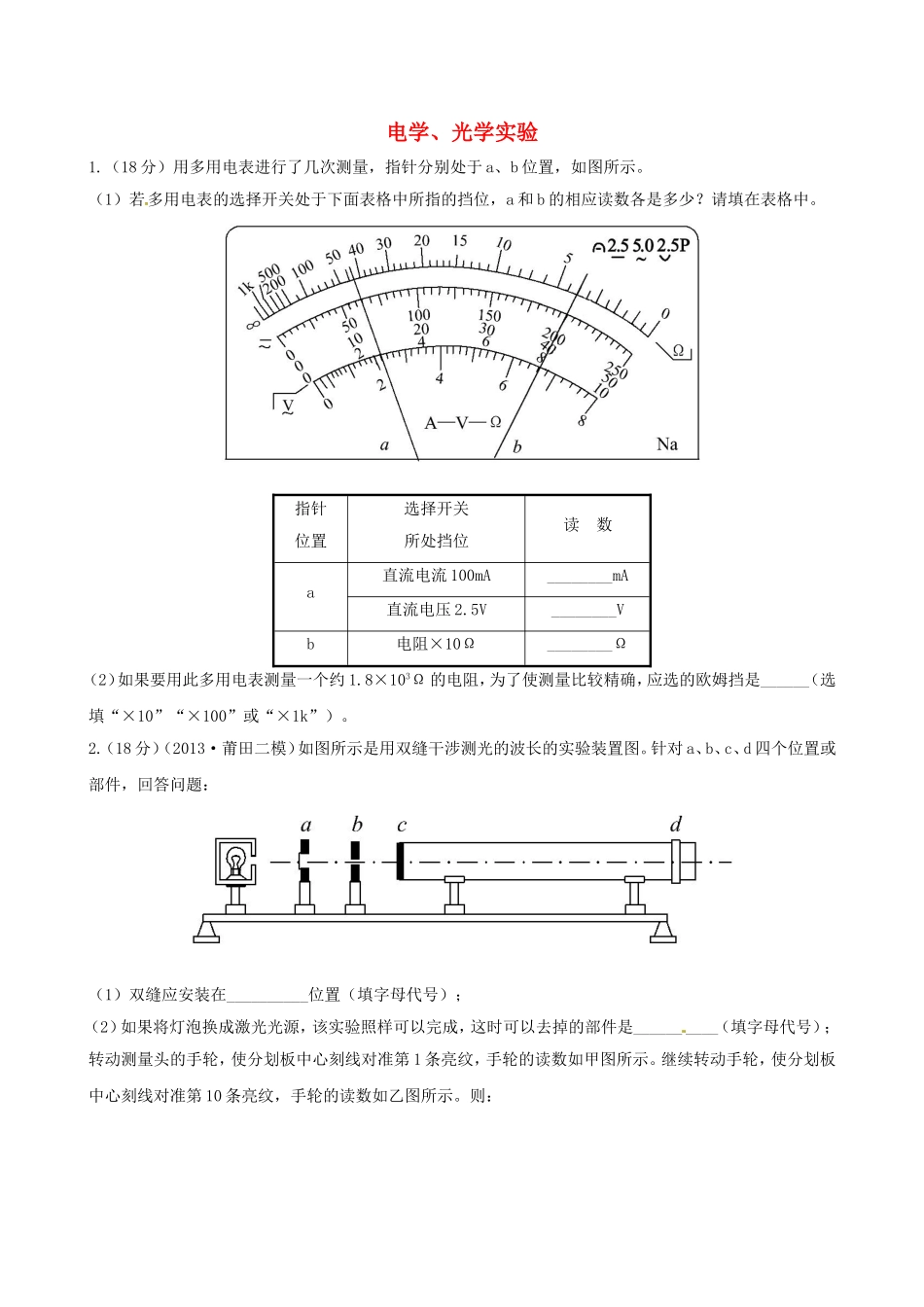

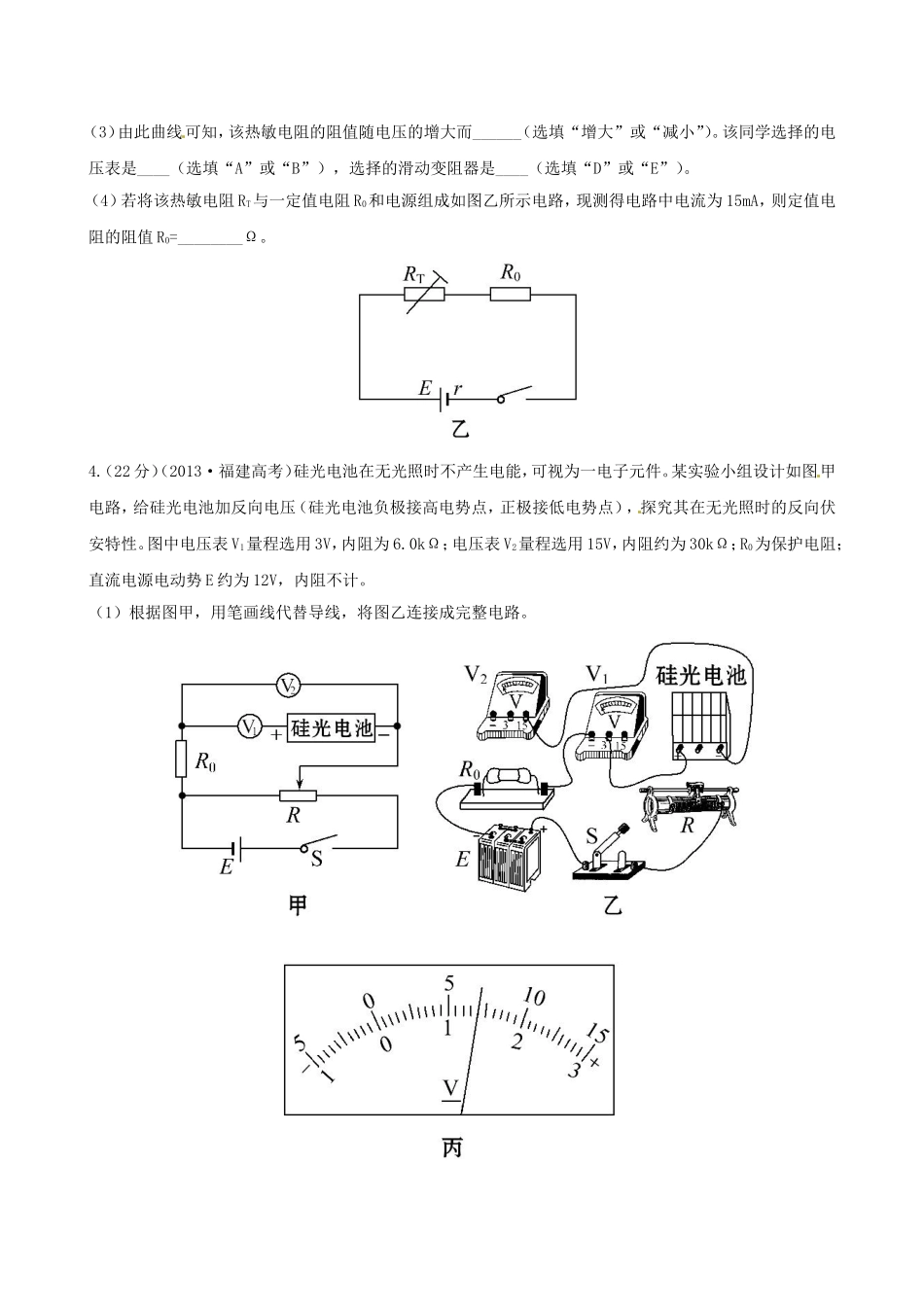

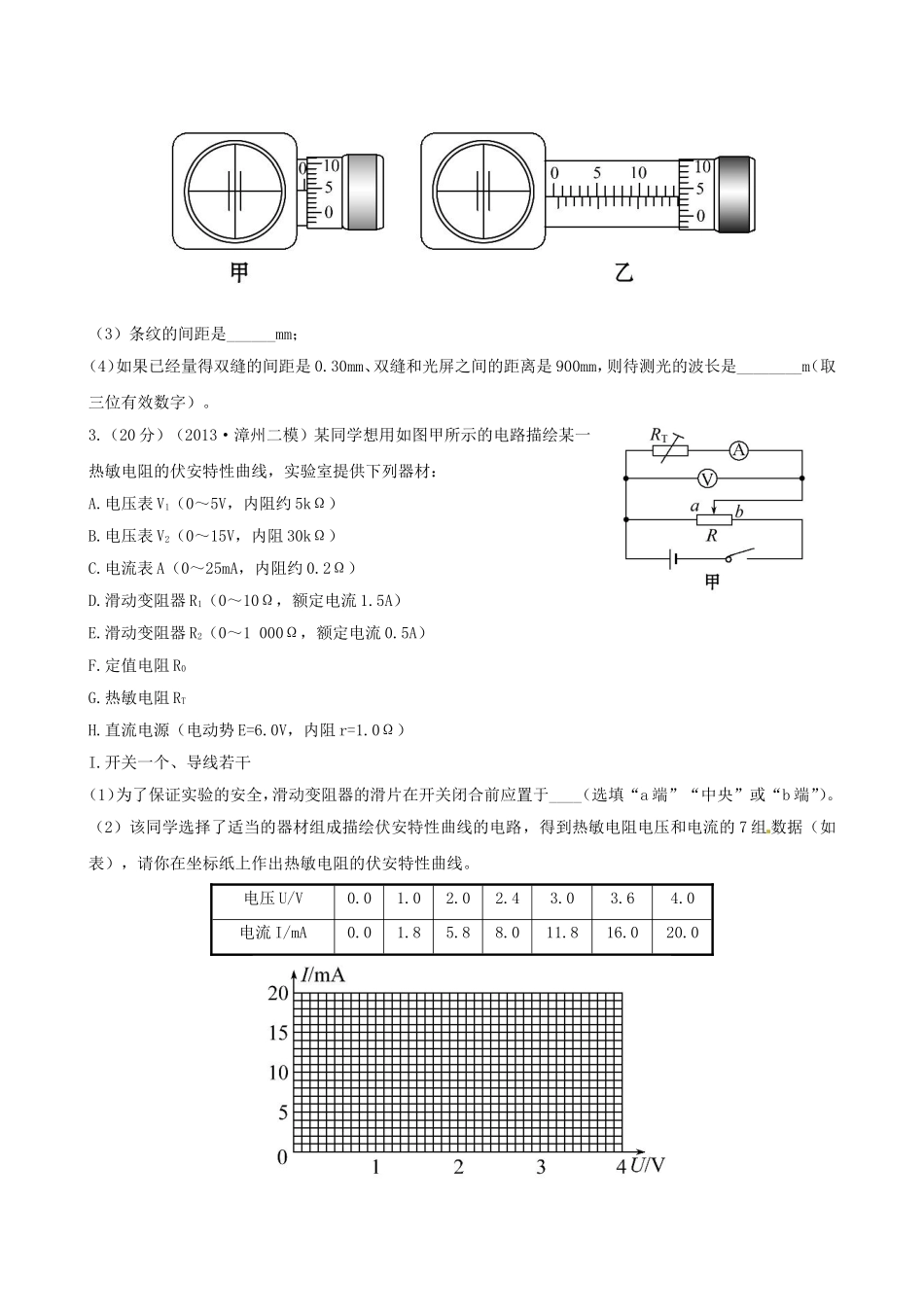

电学、光学实验1.（18分）用多用电表进行了几次测量，指针分别处于a、b位置，如图所示。（1）若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数各是多少？请填在表格中。指针位置选择开关所处挡位读数a直流电流100mA________mA直流电压2.5V________Vb电阻×10Ω________Ω（2）如果要用此多用电表测量一个约1.8×103Ω的电阻，为了使测量比较精确，应选的欧姆挡是______（选填“×10”“×100”或“×1k”）。2.（18分）（2013·莆田二模）如图所示是用双缝干涉测光的波长的实验装置图。针对a、b、c、d四个位置或部件，回答问题：（1）双缝应安装在__________位置（填字母代号）；（2）如果将灯泡换成激光光源，该实验照样可以完成，这时可以去掉的部件是__________（填字母代号）；转动测量头的手轮，使分划板中心刻线对准第1条亮纹，手轮的读数如甲图所示。继续转动手轮，使分划板中心刻线对准第10条亮纹，手轮的读数如乙图所示。则：（3）条纹的间距是______mm；（4）如果已经量得双缝的间距是0.30mm、双缝和光屏之间的距离是900mm，则待测光的波长是________m（取三位有效数字）。3.（20分）（2013·漳州二模）某同学想用如图甲所示的电路描绘某一热敏电阻的伏安特性曲线，实验室提供下列器材：A.电压表V1（0～5V，内阻约5kΩ）B.电压表V2（0～15V，内阻30kΩ）C.电流表A（0～25mA，内阻约0.2Ω）D.滑动变阻器R1（0～10Ω，额定电流1.5A）E.滑动变阻器R2（0～1000Ω，额定电流0.5A）F.定值电阻R0G.热敏电阻RTH.直流电源（电动势E=6.0V，内阻r=1.0Ω）I.开关一个、导线若干（1）为了保证实验的安全，滑动变阻器的滑片在开关闭合前应置于____（选填“a端”“中央”或“b端”）。（2）该同学选择了适当的器材组成描绘伏安特性曲线的电路，得到热敏电阻电压和电流的7组数据（如表），请你在坐标纸上作出热敏电阻的伏安特性曲线。电压U/V0.01.02.02.43.03.64.0电流I/mA0.01.85.88.011.816.020.0（3）由此曲线可知，该热敏电阻的阻值随电压的增大而______（选填“增大”或“减小”）。该同学选择的电压表是____（选填“A”或“B”），选择的滑动变阻器是____（选填“D”或“E”）。（4）若将该热敏电阻RT与一定值电阻R0和电源组成如图乙所示电路，现测得电路中电流为15mA，则定值电阻的阻值R0=________Ω。4.（22分）（2013·福建高考）硅光电池在无光照时不产生电能，可视为一电子元件。某实验小组设计如图甲电路，给硅光电池加反向电压（硅光电池负极接高电势点，正极接低电势点），探究其在无光照时的反向伏安特性。图中电压表V1量程选用3V，内阻为6.0kΩ；电压表V2量程选用15V，内阻约为30kΩ；R0为保护电阻；直流电源电动势E约为12V，内阻不计。（1）根据图甲，用笔画线代替导线，将图乙连接成完整电路。（2）用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示数U1、U2。①某次测量时，电压表V1示数如图丙，则U1=________V，可算出通过硅光电池的反向电流大小为________mA（保留两位小数）。②该小组测出大量数据，筛选出下表所示的9组U1、U2数据，算出相应的硅光电池两端反向电压Ux和通过的反向电流Ix（表中“-”表示反向），并在坐标纸上建立Ix-Ux坐标系，标出了与表中前5组Ux、Ix数据对应的5个坐标点。请你标出余下的4个坐标点，并绘出Ix-Ux图线。123456789U1/V0.000.000.060.120.240.420.721.141.74U2/V0.01.02.13.14.25.46.78.19.7Ux/V0.0-1.0-2.0-3.0-4.0-5.0-6.0-7.0-8.0Ix/mA0.000.00-0.01-0.02-0.04-0.07-0.12-0.19-0.29③由Ix-Ux图线可知，硅光电池无光照下加反向电压时，Ix与Ux成________（选填“线性”或“非线性”）关系。5.（22分）（2013·南京模拟）某同学要测量一电阻Rx（阻值约18Ω）的阻值，实验室提供如下器材：电池组E（电动势3V，内阻约1Ω）；电流表（量程0～0.6A，内阻约0.5Ω）；电压表（量程0～3V，内阻约5kΩ）；电阻箱R（阻值范围0～99.99Ω，额定电流1A）；开关S，导线若干。（1）为使测量尽可能准确，应采用下面图甲给出的________所示电路进行测量。（2）如表中记录了电阻箱阻值R及对应电流表、电压表的测量数...
