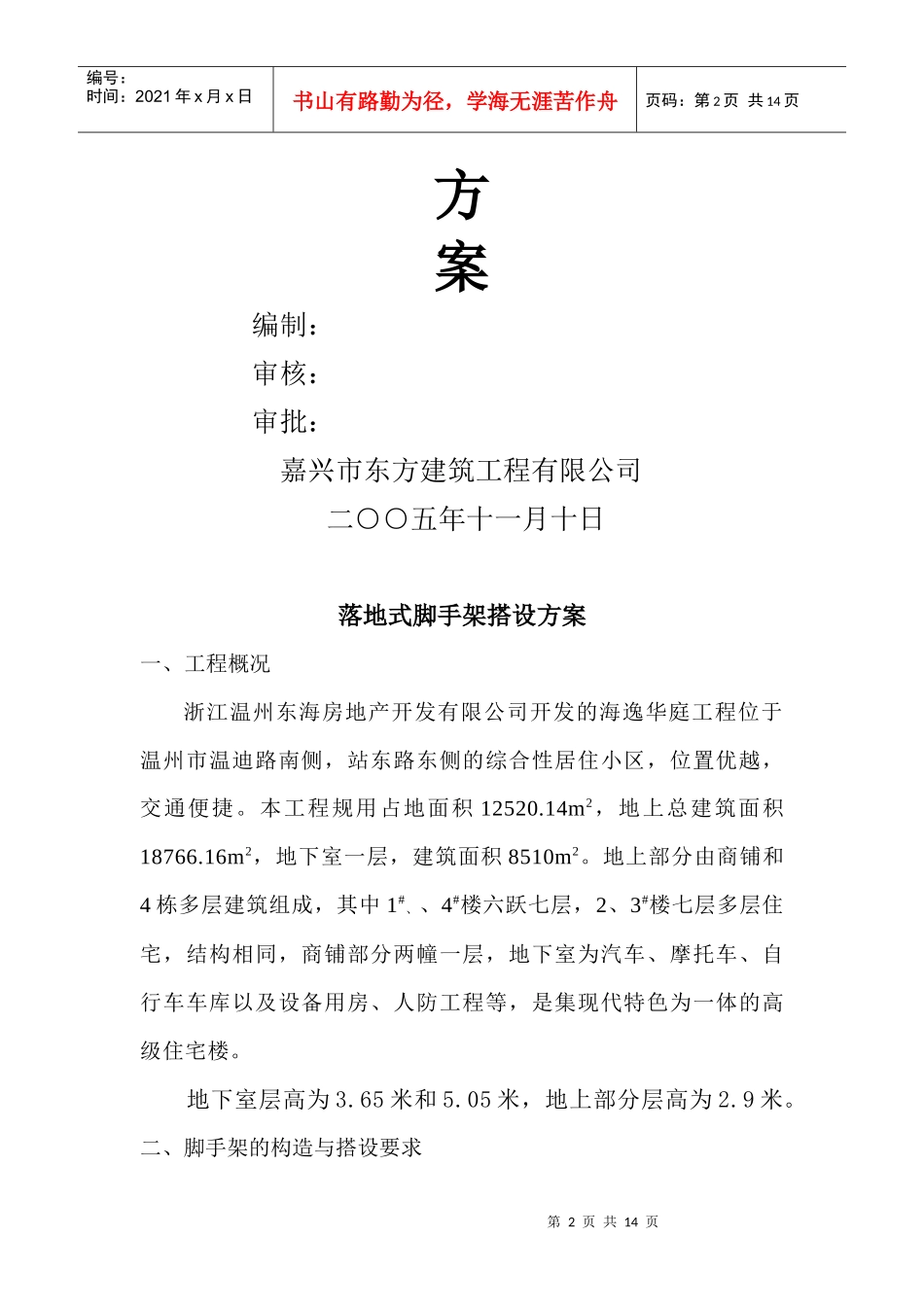

恒达海逸华庭脚手架搭设拆除第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页方案编制：审核：审批：嘉兴市东方建筑工程有限公司二○○五年十一月十日落地式脚手架搭设方案一、工程概况浙江温州东海房地产开发有限公司开发的海逸华庭工程位于温州市温迪路南侧，站东路东侧的综合性居住小区，位置优越，交通便捷。本工程规用占地面积12520.14m2，地上总建筑面积18766.16m2，地下室一层，建筑面积8510m2。地上部分由商铺和4栋多层建筑组成，其中1#、、4#楼六跃七层，2、3#楼七层多层住宅，结构相同，商铺部分两幢一层，地下室为汽车、摩托车、自行车车库以及设备用房、人防工程等，是集现代特色为一体的高级住宅楼。地下室层高为3.65米和5.05米，地上部分层高为2.9米。二、脚手架的构造与搭设要求第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1、材料选用：采用外径48mm，壁厚3.5的A3钢管，表面平整光滑、无结疤、裂纹、错位、压痕、毛刺、划道和硬弯钢管必须涂防锈漆。新钢管应有产品质量合格证及质量检验报告。钢管外径、壁厚、端面等偏差点，应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）表8.1.5的规定,扣件的验收应符合下列要求：1）新扣件应有应有生产许可证，法定检测单位的测试报告和产品质量合格证，并经现场取样复试达到合格标准时方可使用。2）旧扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺检必须更换。3）无论新、旧扣件均应进行防锈处理。4)竹脚手片宜采用由毛竹或桶竹制作的竹笆片不可有断裂、滑移现象。2、脚手架构造和搭设要求落地式脚手架基础，基础夯实后落地顶撑支设在木板或水泥垫层上，并设纵横相连扫地杆。立杆基础外侧设置截面不小于20*20cm的排水沟，并在外侧设80cm宽以上砼路面。脚手架立杆采用对接扣件连接的，相邻每立杆接头应错开不小于500mm且不在同一步距内，纵向水平杆接长用对接扣件连接的，上、下相邻每根纵向水平不小于500mm,同一步内两根纵向水平杆接头也应错开，并不在同一跨内。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页立杆距墙0.3m小横杆伸出外立杆连接点外0.25m，离外墙面0.1m。脚手架纵向每端和转角外起，在脚手架外侧每隔9m（水平距离）左右用斜杆搭成剪刀撑，自上而下分层连续设置。斜杆用长钢管与脚手架底部成450—600夹角，斜杆用旋转扣件与立杆和横向水平扣牢。剪刀撑搭接长度不应小于1m，且用不小于2个旋转扣件固定。端部扣件的边缘至杆端距离不应小于100mm.脚手架和墙体之间的间隙铺设木板或竹篱板，每隔3步铺一道隔离层，不得有空头板。脚手架与建筑物的拉结采用刚性连接，按二步三跨设一拉结点。顶部及转角处加密，且上、下错开布置，连接宜靠近主拉点设置，偏离主节点的距离不应大于300mm（如附图所示）。连墙杆不得随意拆除。脚手架每排设置防护栏杆、踢脚杆，防护栏杆设置高度为1m的防护栏杆搭接长度不小于500mm,踢脚杆设置高度30cm。钢管架的防护栏杆必须使用Φ48钢管，严禁Φ48、Φ51钢管混用，扣件必须拧紧，拧紧力距在45—55KN范围内。脚手板铺设，所有作业层均需铺竹脚手片，竹脚手片绑在大横向杆和小横杆上每片绑扎点不得小4点。钢管杆件的连接必须使用扣件，严禁使用铁具或其它器具代替，立杆、大横杆的搭接应错开，立杆搭接不可以在同一水平线上。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页钢管脚手架必须有良好的避雷接地装置，其接地电阻不得大于10Ω。同一立面的小横杆，应对等交错设置，同时立杆应上下对直，斜杆接长，不宜采用对接扣件，应采用叠交方式，二是周转扣件接长，搭接距离间隔不小于0.4m。搭设顺序：立杆→小横杆→大横杆→拉结杆件→踢脚杆→防护栏杆→脚手片→剪刀撑→安全网。搭设时每个节点螺栓均要拧紧，并要仔细检查，并且下部应设安全网。三、搭设方式与主要参数1、脚手架用Φ48×3.5钢管和扣件搭设成双排架，其横距为1.05M，纵距为1...
