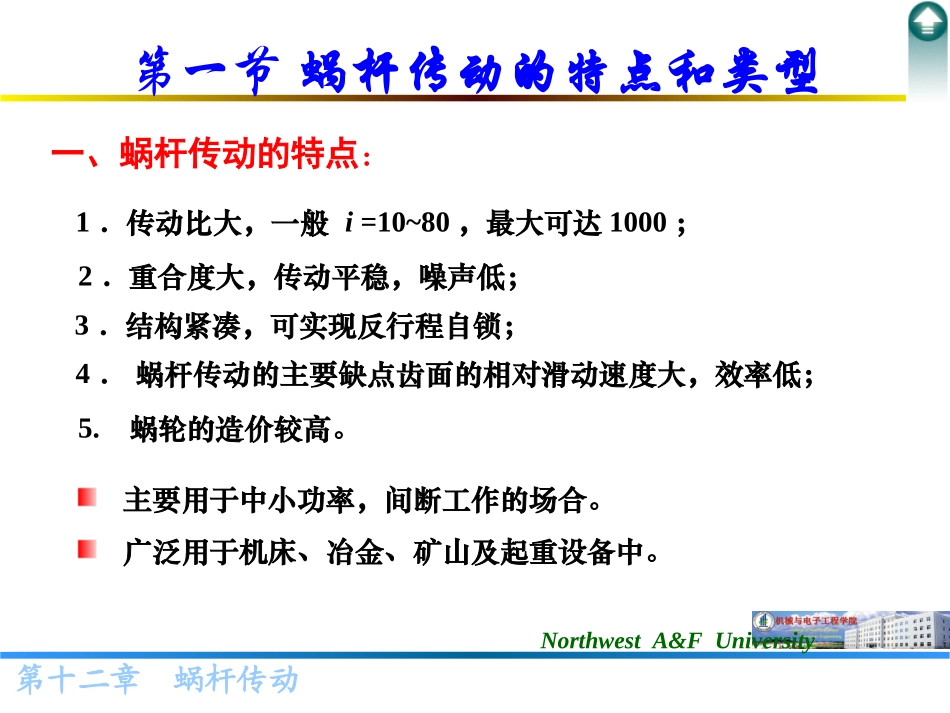

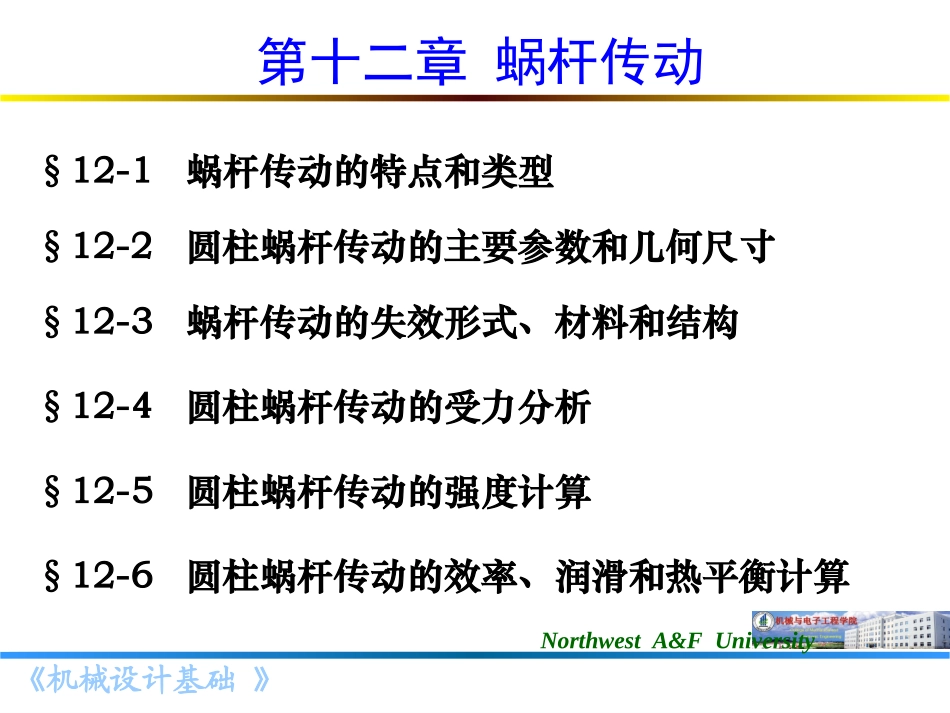

NorthwestA&FUniversity第十二章蜗杆传动《机械设计基础》§12-1蜗杆传动的特点和类型§12-2圆柱蜗杆传动的主要参数和几何尺寸§12-3蜗杆传动的失效形式、材料和结构§12-4圆柱蜗杆传动的受力分析§12-5圆柱蜗杆传动的强度计算§12-6圆柱蜗杆传动的效率、润滑和热平衡计算NorthwestA&FUniversity第一节蜗杆传动的特点和类型第十二章蜗杆传动蜗杆传动是由蜗杆和蜗轮组成的，用于传递空间交错两轴之间的运动和动力。交错角一般为90°。传动中一般蜗杆是主动件，蜗轮是从动件。NorthwestA&FUniversity1．传动比大，一般i=10~80，最大可达1000；2．重合度大，传动平稳，噪声低；4．蜗杆传动的主要缺点齿面的相对滑动速度大，效率低；主要用于中小功率，间断工作的场合。广泛用于机床、冶金、矿山及起重设备中。一、蜗杆传动的特点：3．结构紧凑，可实现反行程自锁；5.蜗轮的造价较高。第一节蜗杆传动的特点和类型第十二章蜗杆传动NorthwestA&FUniversity其齿面一般是在车床上用直线刀刃的车刀切制而成，车刀安装位置不同，加工出的蜗杆的齿廓形状不同。蜗杆的外形是圆弧回转面，同时啮合的齿数多，传动平稳；齿面利于润滑油膜形成，传动效率较高；重合度大；承载能力和效率较高。阿基米德蜗杆（ZA蜗杆）渐开线蜗杆（ZI蜗杆）法向直廓蜗杆（ZN蜗杆）普通圆柱蜗杆传动圆弧圆柱蜗杆传动圆柱蜗杆传动环面蜗杆传动锥蜗杆传动二、蜗杆传动的类型本章主要介绍普通圆柱蜗杆及其设计。三、蜗杆传动的精度等级分为12个精度等级，常用5～9级。第一节蜗杆传动的特点和类型第十二章蜗杆传动NorthwestA&FUniversity蜗杆分左旋和右旋。左旋右旋蜗杆还有单头和多头之分。第一节蜗杆传动的特点和类型第十二章蜗杆传动NorthwestA&FUniversity圆柱蜗杆环面蜗杆普通圆柱蜗杆（按刀具位置不同）阿基米德蜗杆延伸渐开线（法向直廓）蜗杆渐开线蜗杆圆锥蜗杆蜗杆的类型NorthwestA&FUniversity2nnnn阿基米德螺线阿基米德蜗杆(ZA)轴面---直线延伸渐开线蜗杆(ZI)nnnn延伸渐开线加工：刀具平面垂直于螺线2法面---直线特点：端面---延伸渐开线第十二章蜗杆传动第一节蜗杆传动的特点和类型NorthwestA&FUniversity渐开线基圆渐开线蜗杆(ZI)加工：刀刃与蜗杆的基圆柱相切特点：端面---渐开线后两种蜗杆的加工，刀具安装较困难，生产率低，故常用阿基米德蜗杆。第十二章蜗杆传动第一节蜗杆传动的特点和类型NorthwestA&FUniversity第二节圆柱蜗杆传动的主要参数和几何尺寸第十二章蜗杆传动一、圆柱蜗杆传动的主要参数:1.模数m和压力角α主平面γ=ββ1中间平面：通过蜗杆轴线并与蜗轮轴线垂直的平面。NorthwestA&FUniversity第十二章蜗杆传动由于蜗轮是用与蜗杆形状相仿的滚刀，按范成原理切制轮齿，所以ZA蜗杆传动中间平面内蜗轮与蜗杆的啮合就相当于渐开线齿轮与齿条的啮合。中间平面：通过蜗杆轴线并与蜗轮轴线垂直的平面。是蜗杆的轴面是蜗轮的端面蜗杆、蜗轮的参数和尺寸大多在中间平面（主平面）内确定。BLp主平面第二节圆柱蜗杆传动的主要参数和几何尺寸NorthwestA&FUniversity第二节圆柱蜗杆传动的主要参数和几何尺寸第十二章蜗杆传动在主平面内，蜗轮蜗杆的传动相当于齿轮齿条的啮合传动。蜗轮蜗杆正确啮合条件是：蜗杆的轴面模数ma1和轴面压力角αa1应分别等于蜗轮的端面模数mt2和端面压力角αt2，即ma1=mt2=mαa1=αt2=α模数m的标准值，见表12-1；压力角标准值为20°，ZA蜗杆取轴向压力角为标准值，ZI蜗杆取法向压力角为标准值。如图上图所示，齿厚与齿槽宽相等的圆柱称为蜗杆分度圆柱(或称为中圆柱)。蜗杆分度圆(中圆)直径用d1表示，其值见表12-1。蜗轮分度圆直径以d2表示。NorthwestA&FUniversity在两轴交错角为90°的蜗杆传动中，蜗杆分度圆柱上的导程角γ应与蜗轮分度圆上的螺旋角β大小相等旋向相同，即γ=β2.传动比i、蜗杆头数z1和蜗轮齿数z2设蜗杆头数为z1，蜗轮齿数为z2，当蜗杆转一周时，蜗轮转过z1个齿(z1/z2周)。因此，其传动比为1221zznni12dd)112(z1↑→↑→效率η...
