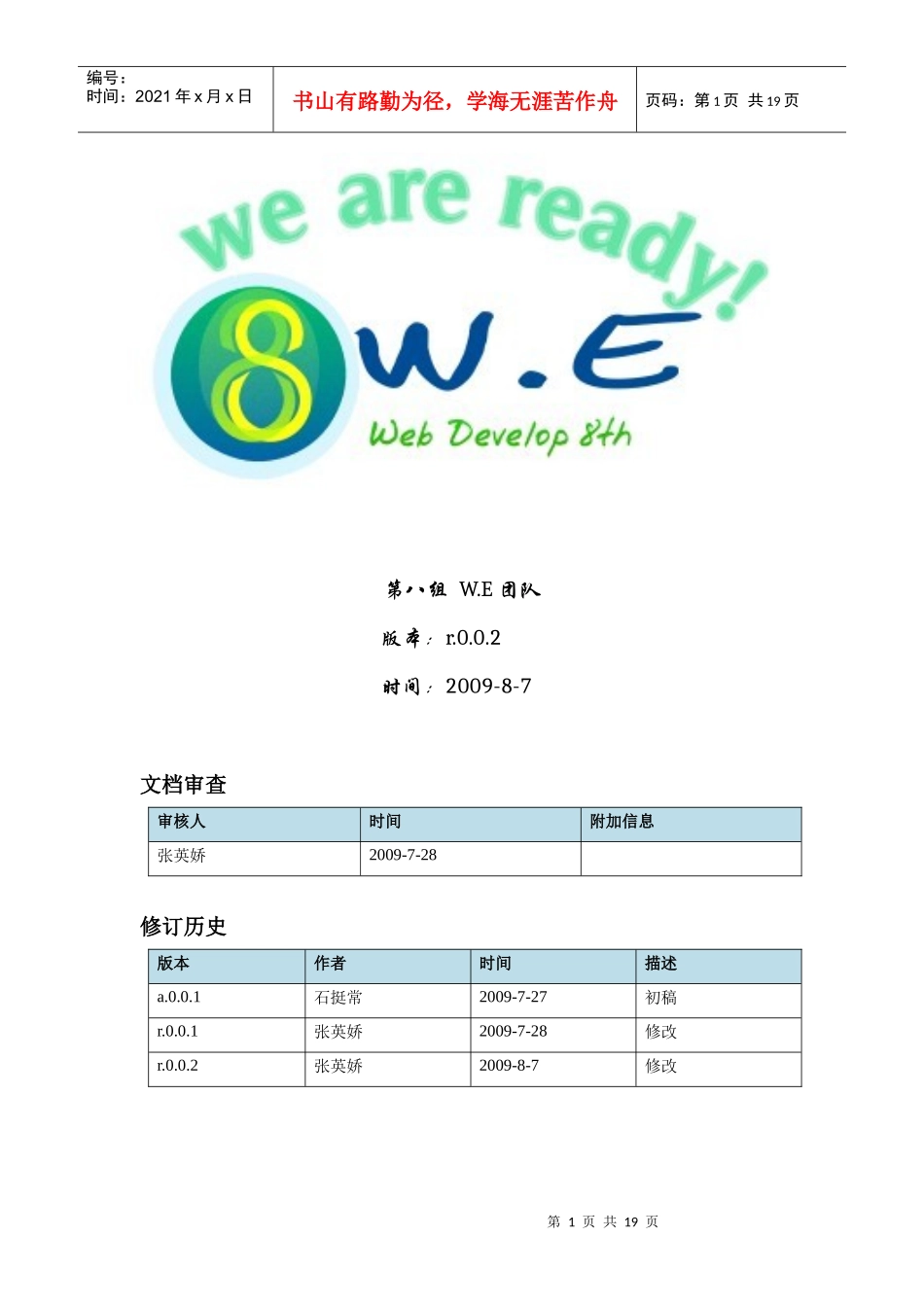

WinE物流服务管理系统开发数据模型第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第八组W.E团队版本：r.0.0.2时间：2009-8-7文档审查审核人时间附加信息张英娇2009-7-28修订历史版本作者时间描述a.0.0.1石挺常2009-7-27初稿r.0.0.1张英娇2009-7-28修改r.0.0.2张英娇2009-8-7修改第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页目录第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页1．概述1．1．定义数据模型是一个描述数据、数据联系、数据语义以及一致性约束的概念工具集合。数据模型提供了一种描述物理层、逻辑层以及视图层数据库设计的方式。数据模型共分为四类：（1）关系模型（2）实体联系模型（3）基于对象数据模型（4）半结构化数据模型。实体联系模型（E-R模型）基于对现实世界的这样一种认识：现实世界由一组称作实体的基于对象以及这些对象间的联系构成。实体是现实世界中可区别于其他对象的一件“事情”或一个“物体”。规范化是一种设计关系数据库的方法，它的目标是生成一个关系模式集合，是我们能无冗余地存储信息，同时很轻易地检索数据。这种方法是设计一种符合适范式的模式。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页1．2．目的数据模型包括三个方面（1）概念数据模型，主要用来描述世界的概念结构，它使数据库的设计人员在设计的初始阶段，摆脱计算机系统及DBMS的具体技术问题，集中精力分析数据以及数据之间的联系，与具体的DBMS无关。（2）逻辑数据模型，是用户从数据库看到的数据模型，是具体DBMS所支持的数据模型。（3）物理数据模型，是描述数据在存储介质上的组织结构的数据模型，它不但与具体的DBMS有关，而且还与操作系统和硬件有关。1．3．缩写缩写定义PPrimary，主键UUnique，唯一性约束或唯一性索引FForeignkey，外键IIndex，索引CCluster，聚簇索引表1-11．4．参考资料《数据库系统概念》AbrahamSilberschatz、HenryF.Korth、S.Sudarshan著机械工业出版社“规范化－数据库设计原则”作者：陈博第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页2．数据字典2．1．ER模型图2-1作者：石挺常日期：2009-07-26版本：r.0.0.1第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页2．2．数据模型图图2-22．3．数据表描述表名描述COMPONENT管理零部件信息作者：王建明日期：2009-07-26版本：r.0.0.1第8页共19页第7页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共19页ORDERINFO管理订单信息ITEM物品信息EMPLOYEE员工信息USERINFO管理系统登录信息EVENT保存事件信息，如包裹丢失，电话记录等EVENTSTATE事件的状态信息LEVEL事件的级别信息SOLUTION事件解决方案信息EVENTTYPE事件类型BICYCLE自行车信息STATE管理自行车状态信息VENDER厂商信息CHANGECOMPONENT记录零件的更换信息STOCKMANAGE自行车出入库记录信息ORDERITEM记录订单中的物品信息表2-12．4．数据表结构2．4．1．表BICYCLE字段名称数据类型PUFIC备注bicycle_code自行车编号CHAR(15)√√√state_id自行车状态INTEGER√√sup_id供应商IDCHAR(15)√√name自行车名称VARCHAR(20)表2-2第9页共19页第8页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共19页2．4．2．表CHANGECOMPONENT字段名称数据类型PUFIC备注id更换idINTEGER√√√bicycle_code自行车编号CHAR(15)√√amount更换数量INTEGERNOT-NULLtime更换时间DATENOT-NULLcomponent_id零部件编号√√表2-32．4．3．表COMPONENT字段名称数据类型PUFIC备注id零件类型IDCHAR(15)√√√name名称VARCHAR(20)amount数量INTEGERNOT-NULLdescription描述TEXT表2-42．4．4．表EMPLOYEE字段名称数据类...
