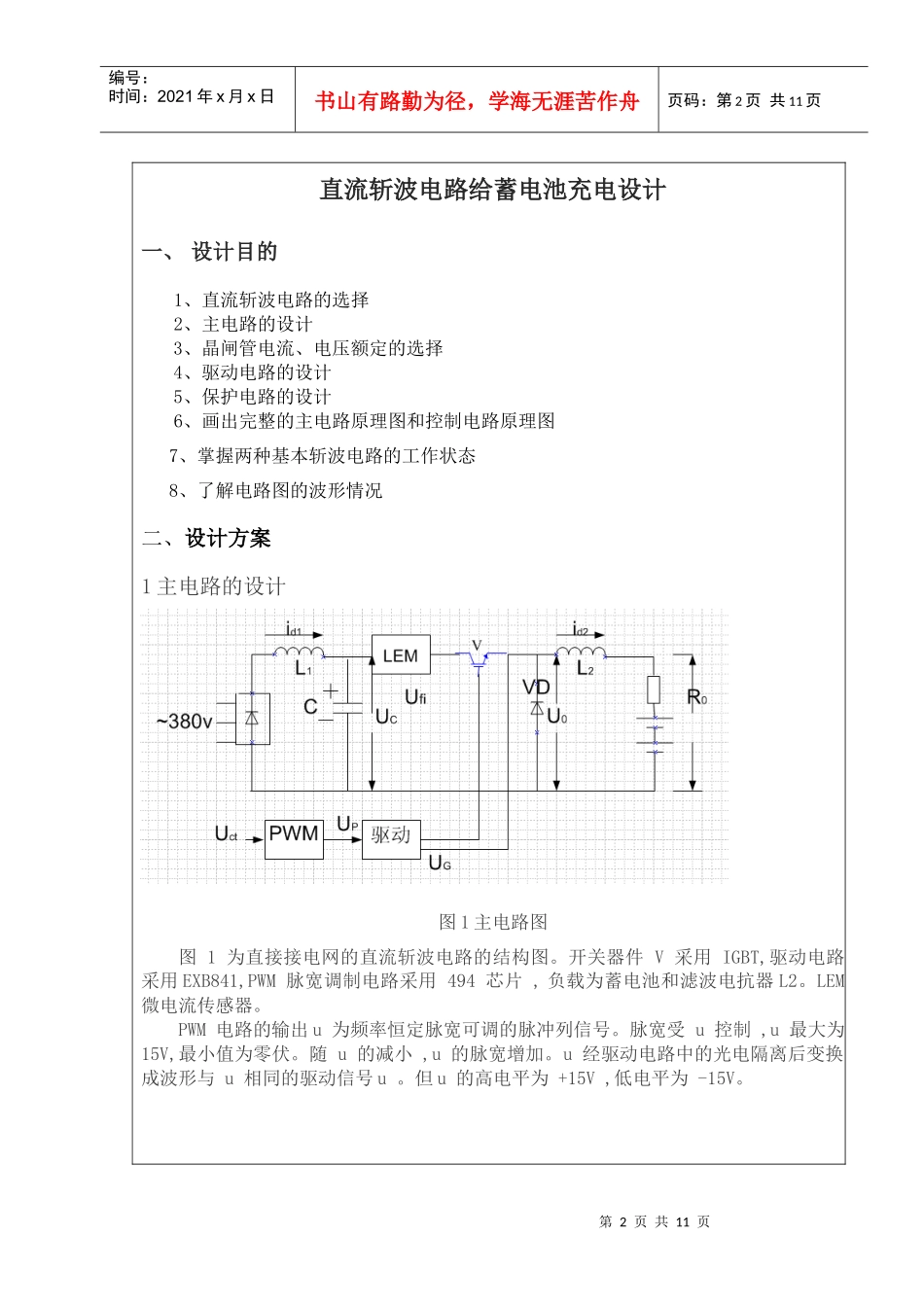

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页课程设计说明书NO.1第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页直流斩波电路给蓄电池充电设计一、设计目的1、直流斩波电路的选择2、主电路的设计3、晶闸管电流、电压额定的选择4、驱动电路的设计5、保护电路的设计6、画出完整的主电路原理图和控制电路原理图7、掌握两种基本斩波电路的工作状态8、了解电路图的波形情况二、设计方案1主电路的设计图1主电路图图1为直接接电网的直流斩波电路的结构图。开关器件V采用IGBT,驱动电路采用EXB841,PWM脉宽调制电路采用494芯片,负载为蓄电池和滤波电抗器L2。LEM微电流传感器。PWM电路的输出u为频率恒定脉宽可调的脉冲列信号。脉宽受u控制,u最大为15V,最小值为零伏。随u的减小,u的脉宽增加。u经驱动电路中的光电隔离后变换成波形与u相同的驱动信号u。但u的高电平为+15V,低电平为-15V。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页沈阳大学课程设计说明书NO.2第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页改变U的大小可以改变PWM电路的输出脉冲的宽度，即改变p，从而改变直流斩波电路输出电压的平均值U0。直流斩波主电路的设计包括IGBT元件、续流二极管VD、滤波电抗器L1和L2、滤波电容的设计。1.1IGBT元件和二极管VD的选择由于IGBT的过载能力和承受过电压的能力很差,所以在选择IGBT元件时要留有一的裕量。IGBT元件的额定电流通常是指模块外壳的温度为25℃（西门子产品例外）时的允许值,当外壳温度达到80℃时,允许的电流值要下降30%左右。所以IGBT元件的额定电流比实际通过的电流大一倍左右。另外,IGBT的定电压要比元件实际承受的电压大一倍左右。由于续流二极管VD的开关频率与IGBT相同,所以选用一个二单元的IGBT模块是想的选择。这样既缩小装置的体积,又减小连线造成的感应过电压。1.2输出滤波电抗器L2的设计由于充电机的负载为蓄电池,而斩波器输出电压为脉冲电压,为限制充电电流的脉动分量要在输出端串联滤波器L。串联L后负载电流i的波形如图2所示。为简化对问题的分析,在V导通和关断期间,认为i是线性变化的。L2的计算可根据电感的储能作用来分析。1.3滤波电容C的设计滤波电容C有两个作用,其一是起滤波作用,它可以减小交流电流的谐波分量;其二是降低在V关断时因线路电感产生的过电压。在V截止时,电容充到电源电压Us。2．驱动电路驱动电路采用厚膜电路EXB8411，此电路举有以下特点:（1）使控制电路与主电路之间实现弱电和强电的隔离，以利提高抗扰性能。（2）驱动电路可靠，驱动脉冲波形好。驱动脉冲时，驱动电路输出-5V电平，使IGBT元件可靠关断。(3)具有过载保护功能，过载时，能慢速关断IGBT元件。同时发出一个过载信号。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页沈阳大学课程设计说明书NO.3图四驱动电路3．供电电路设计第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页图五供电电路沈阳大学课程设计说明书NO.4第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页4.IGBT的保护措施4.1过电压保护（1）设置过电压洗手电路，针对直接接电网的斩波电路。可在电解电容器两端并联无感电容座位高频下的过电压吸收电路。（2）主电路各元件之间的连线应尽量短。因为在高速开关状态，过长的连线会导致因存在较大的线路电感而产生感应过电压。经验表明，将滤波电解电容C.开关管V和续流二极管VD三个元件做在一块印刷电路板上是明智的选择。4.2过电流保护（1）在驱动电路中已含有过载检测电路，过载时发出过载信号，通过PWM电路封锁脉冲、（2）在IGBT回路中设置电流检测元件LEM，将检出的电流信号U0经过一个高速比较器得到一个过载信号。此信号送给PWM电路，以便发出封锁脉冲指令。实践表明，此方法有效。其中，保护电路设计如下：图六保护电路三...
