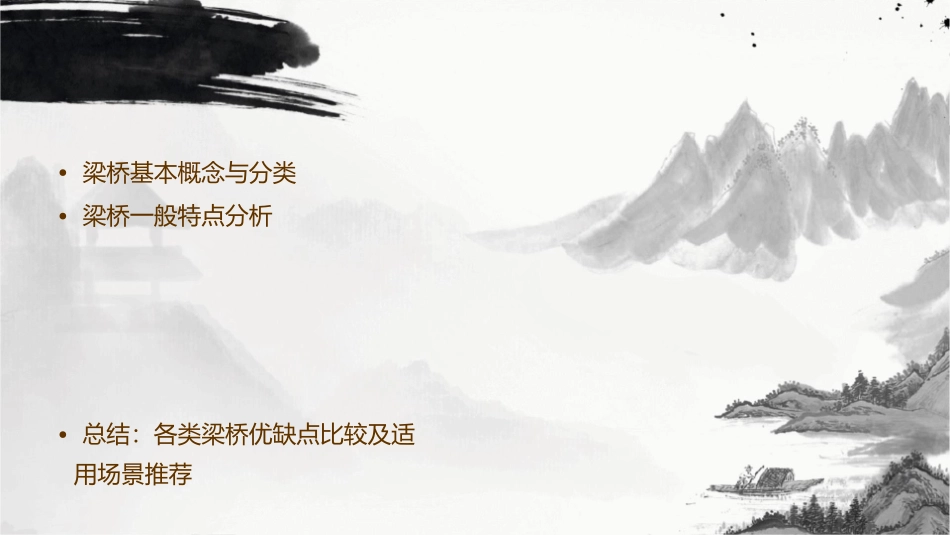

梁桥的一般特点和分类概要课件•梁桥基本概念与分类•梁桥一般特点分析•总结：各类梁桥优缺点比较及适用场景推荐01梁桥基本概念与分类梁桥定义及功能定义：梁桥是以受弯为主的主梁作为主要承重构件的桥梁，主梁可以是实腹梁或桁架梁。连接：连接两岸，方便交通和人员往来。功能跨越：使道路、铁路等交通线路跨越河承载：承受并传递车辆、行人等荷载。流、峡谷或其他障碍物。梁桥发展历程近代梁桥随着工业革命和科技进步，钢铁和混凝土等材料逐渐应用于梁桥建设，如铁路桥梁和公路桥梁。古代梁桥以木材和石材为主，如中国的赵州桥、卢沟桥等。现代梁桥采用高强度材料、预应力技术、新型结构形式和施工方法，桥梁跨度和承载能力不断提高，如斜拉桥、悬索桥等。梁桥分类方法按主梁材料分类木梁桥：以木材为主，多用于人行桥和小型桥梁。钢梁桥：以钢材为主，多用于铁路桥梁和大跨度公路桥梁。梁桥分类方法混凝土梁桥：以混凝土为主，广泛应用于各类公路桥梁和城市桥梁。实腹式梁桥：主梁为实体结构，如板式梁、箱形梁等。按主梁结构形式分类梁桥分类方法•桁架式梁桥：主梁为由杆件组成的桁架结构，如钢桁架梁、混凝土桁架梁等。梁桥分类方法按施工方法分类现浇梁桥：在施工现场支模、浇筑混凝土并养护成型。预制装配式梁桥：将预制好的梁段运输至现场进行拼装。02梁桥一般特点分析结构形式多样性010203简支梁桥连续梁桥悬臂梁桥由一根或多根梁组成，两端支撑在桥墩或桥台上，承受荷载时梁内产生弯矩和剪力。多跨连续梁桥由多个简支梁通过支座连接而成，形成连续的结构体系，受力性能优于简支梁桥。悬臂梁桥是一种在桥墩两侧分别悬臂浇筑或拼装而成的桥梁，具有优美的外观和较大的跨越能力。受力性能优越性抗弯能力强稳定性好适应性强梁桥主要承受弯矩和剪力作用，其截面形状和尺寸可根据受力要求进行设计，具有较强的抗弯能力。梁桥结构体系稳定，不易发生失稳破坏，能够保证行车安全。梁桥可根据不同的地形、地质条件和荷载要求进行设计，具有较强的适应性。施工方法灵活性预制拼装法梁桥可采用预制拼装法进行施工，即先在工厂预制好梁段，然后运至现场进行拼装，具有施工速度快、质量易于控制的优点。支架现浇法对于跨越能力较小的梁桥，可采用支架现浇法进行施工，即在桥位处搭设支架，然后在支架上浇筑混凝土，待混凝土达到强度后拆除支架。该方法适用于城市桥梁等施工场地受限的工程。03简支梁桥概述与实例展示简支梁桥结构组成及特点结构组成简支梁桥由上部结构（主梁）、下部结构（桥墩、桥台）和基础组成。特点简支梁桥的受力简单明确，跨径较小，施工方便，经济性好。主梁一般采用钢筋混凝土或预应力混凝土材料，具有较高的强度和耐久性。下部结构通常采用重力式桥墩和桥台，基础根据地质条件可选用扩大基础、桩基础等。简支梁桥受力性能分析受力特点简支梁桥在竖向荷载作用下，主梁跨中弯矩最大，支点处剪力最大。在水平荷载作用下，主梁主要受弯矩和扭矩作用。受力性能分析通过对简支梁桥进行受力性能分析，可以了解其内力分布规律和变形特点，为桥梁设计和施工提供依据。常用的受力性能分析方法包括弹性理论解法、有限元法等。典型简支梁桥实例展示实例一某城市跨河简支梁桥，跨径30m，采用预应力混凝土主梁和重力式桥墩、桥台。该桥梁具有结构简洁、受力明确、经济实用的特点，广泛应用于城市道路桥梁工程中。实例二某铁路跨线简支梁桥，跨径40m，采用钢筋混凝土主梁和扩大基础。该桥梁在设计中考虑了铁路荷载的特点和要求，具有较高的强度和稳定性。通过对该桥梁的受力性能分析，验证了其设计的合理性和安全性。04连续梁桥概述与实例展示连续梁桥结构组成及特点结构组成连续梁桥由多个连续的梁段组成，中间通过支座连接，形成连续的结构体系。特点连续梁桥具有结构刚度大、变形小、行车平稳等优点，适用于大跨度桥梁的建设。连续梁桥受力性能分析受力特点连续梁桥在荷载作用下，各梁段之间通过支座传递内力，形成整体受力。受力性能连续梁桥的受力性能优于简支梁桥，具有更好的承载能力和抗震性能。典型连续梁桥实例展示实例一某高速公路上的连续梁桥，采用预应力混凝...
