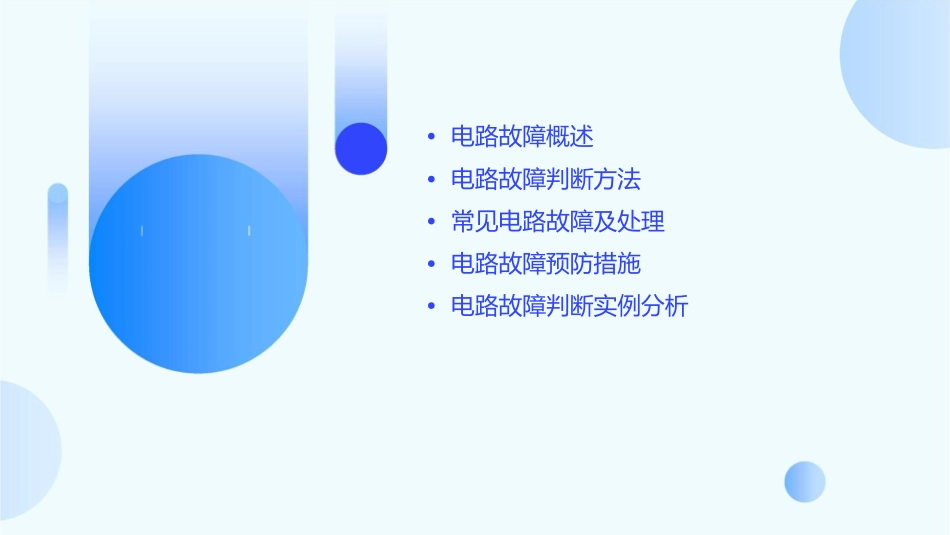

•电路故障概述•电路故障判断方法•常见电路故障及处理•电路故障预防措施•电路故障判断实例分析电路故障概述电路故障的定义01电路故障是指电路中的元件、连接线路或电源等发生异常，导致电路不能正常工作的情况。02这些异常可能是由于老化、损坏、接触不良、过载等原因引起的。电路故障的类型断路接触不良电路中的某一部分出现断开，导致电流无法流通。电路中的连接点出现松动或氧化，导致电阻增大，影响电流的正常流通。短路异常工作电路中原本不应该导电的物体被短接，导致电流过大，可能引发火灾等危险。电路中的元件工作异常，例如电容器击穿、晶体管性能变差等，导致电路功能无法正常实现。电路故障的影响01020304设备损坏功能失效安全风险经济损失电路故障可能导致设备内部元件损坏，影响设备的正常运行。电路故障可能导致设备功能失效，无法完成正常的操作和任务。一些电路故障可能引发火灾等安全风险，威胁人员生命和财产安全。电路故障可能导致设备维修和更换成本增加，造成经济损失。电路故障判断方法电压测量法总结词通过测量电路中各点的电压，与正常值进行比较，判断故障点。详细描述电压测量法是一种常用的电路故障判断方法。通过使用万用表或示波器等设备，测量电路中各点的电压，并与正常值进行比较，可以判断出故障点所在。如果测量到的电压值与正常值不符，则说明该点附近存在故障。电阻测量法总结词通过测量电路中各元件的电阻值，判断元件是否正常工作。详细描述电阻测量法是一种常用的电路故障判断方法。通过使用万用表等设备，测量电路中各元件的电阻值，并与正常值进行比较，可以判断出元件是否正常工作。如果测量到的电阻值与正常值不符，则说明该元件存在故障。短接法总结词使用导线将可能存在断路的部位短接，观察电路是否恢复正常工作。详细描述短接法是一种简单的电路故障判断方法。通过使用导线将可能存在断路的部位短接，观察电路是否恢复正常工作。如果短接后电路恢复正常工作，则说明该部位存在断路故障。仪器辅助法总结词使用专业仪器对电路进行测试和测量，通过分析数据判断故障点。详细描述仪器辅助法是一种高级的电路故障判断方法。通过使用示波器、频谱分析仪等专业仪器对电路进行测试和测量，可以获取更详细的数据和波形，从而更准确地判断出故障点所在。这种方法需要具备一定的专业知识和技能。常见电路故障及处理开路故障及处理总结词开路故障通常表现为电路中电流无法流通，设备无法正常工作。详细描述开路故障可能由电线断裂、接触不良、开关损坏等原因引起。处理方法包括检查电路连接、更换损坏的开关或电线。短路故障及处理总结词短路故障表现为电路中电流异常增大，可能引起火灾等严重后果。详细描述短路故障通常由负载短路、电源短路等原因引起。处理方法包括检查负载是否正常、更换损坏的负载或电源。漏电故障及处理总结词漏电故障表现为设备或线路对外壳或地线有电流泄漏，可能引发触电事故。详细描述漏电故障通常由绝缘材料老化、潮湿环境等原因引起。处理方法包括检查绝缘材料、加强通风和干燥措施。电气设备故障及处理总结词电气设备故障表现为设备无法正常启动或工作，可能影响整个电路的正常运行。详细描述电气设备故障可能由设备内部元件损坏、电源不足等原因引起。处理方法包括检查设备电源、更换损坏的元件或设备。电路故障预防措施定期检查维护定期对电路进行检查，确保电线、插头、插座等部件无损坏、老化或接触不良现象。定期对电器设备进行维护，清洁内部灰尘和污垢，保持设备良好散热。安全操作规程制定并遵守安全操作规程，确保在操作电路和电器设备时遵循安全规范。使用绝缘工具和防护设备，避免在带电状态下进行维修和检查。使用合格电器元件选用符合国家标准的合格电器元件，确保其质量和性能可靠。不使用劣质或已损坏的电器元件，以免引发电路故障或安全事故。提高维修人员技能对维修人员进行定期培训，提高其电路故障判断和维修技能。鼓励维修人员交流经验和技术，共同提高维修水平。电路故障判断实例分析家用电路故障判断实例010203总结词灯泡不亮插座无电家用电路故障判断实例主要涉及日常生活中的常见问...
