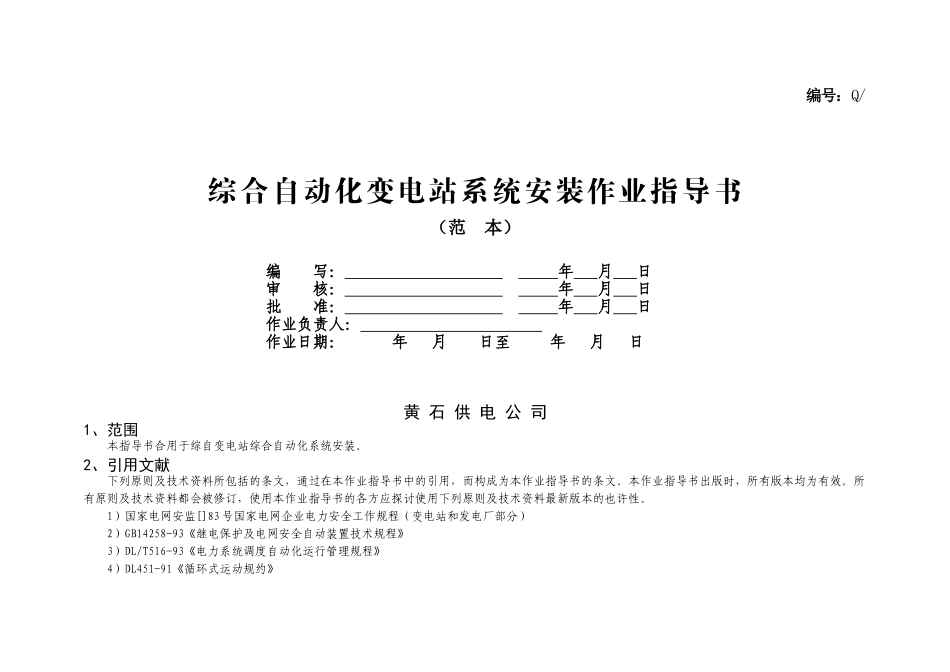

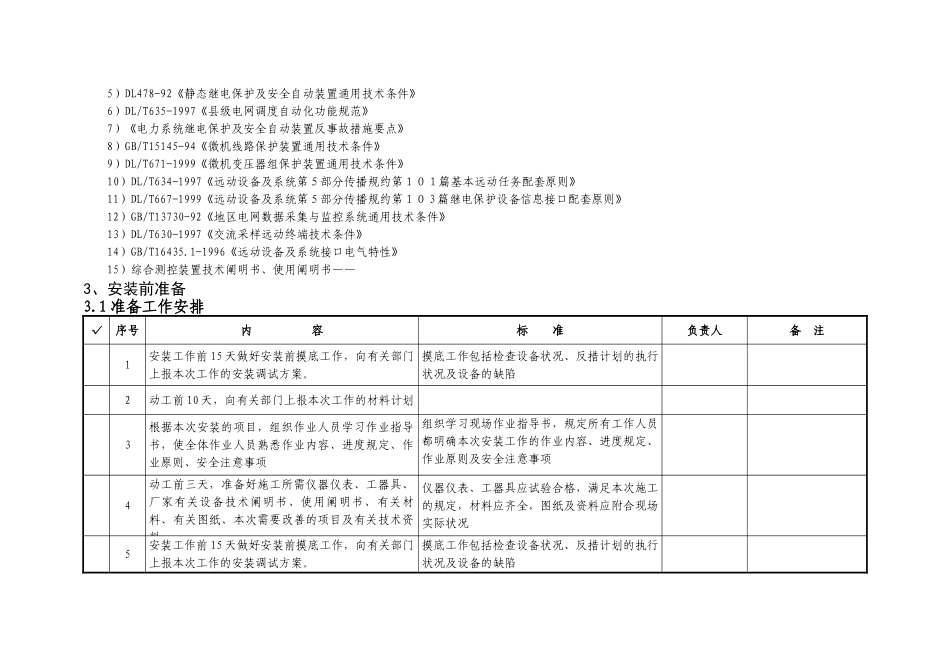

编号：Q/综合自动化变电站系统安装作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日至年月日黄石供电公司1、范围本指导书合用于综自变电站综合自动化系统安装。2、引用文献下列原则及技术资料所包括的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有原则及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列原则及技术资料最新版本的也许性。1）国家电网安监[]83号国家电网企业电力安全工作规程（变电站和发电厂部分）2）GB14258-93《继电保护及电网安全自动装置技术规程》3）DL/T516-93《电力系统调度自动化运行管理规程》4）DL451-91《循环式运动规约》5）DL478-92《静态继电保护及安全自动装置通用技术条件》6）DL/T635-1997《县级电网调度自动化功能规范》7）《电力系统继电保护及安全自动装置反事故措施要点》8）GB/T15145-94《微机线路保护装置通用技术条件》9）DL/T671-1999《微机变压器组保护装置通用技术条件》10）DL/T634-1997《远动设备及系统第５部分传播规约第１０１篇基本远动任务配套原则》11）DL/T667-1999《远动设备及系统第５部分传播规约第１０3篇继电保护设备信息接口配套原则》12）GB/T13730-92《地区电网数据采集与监控系统通用技术条件》13）DL/T630-1997《交流采样远动终端技术条件》14）GB/T16435.1-1996《远动设备及系统接口电气特性》15）综合测控装置技术阐明书、使用阐明书——3、安装前准备3.1准备工作安排√序号内容标准负责人备注1安装工作前15天做好安装前摸底工作，向有关部门上报本次工作的安装调试方案。摸底工作包括检查设备状况、反措计划的执行状况及设备的缺陷2动工前10天，向有关部门上报本次工作的材料计划3根据本次安装的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度规定、作业原则、安全注意事项组织学习现场作业指导书，规定所有工作人员都明确本次安装工作的作业内容、进度规定、作业原则及安全注意事项4动工前三天，准备好施工所需仪器仪表、工器具、厂家有关设备技术阐明书、使用阐明书、有关材料、有关图纸、本次需要改善的项目及有关技术资料仪器仪表、工器具应试验合格，满足本次施工的规定，材料应齐全，图纸及资料应附合现场实际状况5安装工作前15天做好安装前摸底工作，向有关部门上报本次工作的安装调试方案。摸底工作包括检查设备状况、反措计划的执行状况及设备的缺陷3.2人员规定√序号内容负责人备注1现场工作人员应身体健康、精神状态良好2作业人员必须具有必要的电气知识，掌握本专业作业技能；作业负责人必须持有本专业有关职业资格证书并经同意上岗3全体人员必须熟悉《电业安全工作规程》的有关知识，并经考试合格3.3工器具√序号名称规格/编号单位数量备注1漏电保护器220V/10A只12多用电源插座220V/10A个13个人工具箱只14万用表高阻型只1在有效期内5网线钳把16网络对线器个17笔记本电脑台1内有综合自动化系统监控程序超级终端程序及串口线一根8吹风机W个19号牌机台110套管机台13.4备品备件√序号名称规格单位数量备注3.5材料√序号名称规格单位数量备注1绝缘胶布卷42自粘胶带卷43焊锡丝#2松香芯卷14热缩管4*2.58*1.5袋46电烙铁25W把272M头BNC只610485电缆和线米根据现场状况决定规格12网络线RJ45箱113接地线多股软裸铜线2.5mm米14接地线15油性笔16套管1.5mm2.5mm17电缆牌18扎带大、中、小包19水晶头个2021223.6危险点分析及控制措施√序号危险点控制措施1人身触电1、工作前验电，明确带电部位和范围。2、需要接临时电源时，必须使用漏电断路器，必须在许可人指定的电源点上进行验电后使用，必要时专人监护。3、保持与带电设备的安全距离（6-10KV保持0.7米，110KV保持1.5米，220KV保持3米）。4、进入配电室或高压设备区应当两人一起，防止误入带电间隔。2误碰、误动远动装置周围运行设备1、明确作业地点与带电部位，在作业地点屏前后挂“在此工作”标示牌，在相邻运行屏前后挂红布帘，防止误碰。2、加强监护、注意安全。3设备损坏1、新设备安装过程中，应防止野蛮施工，防止损坏...
