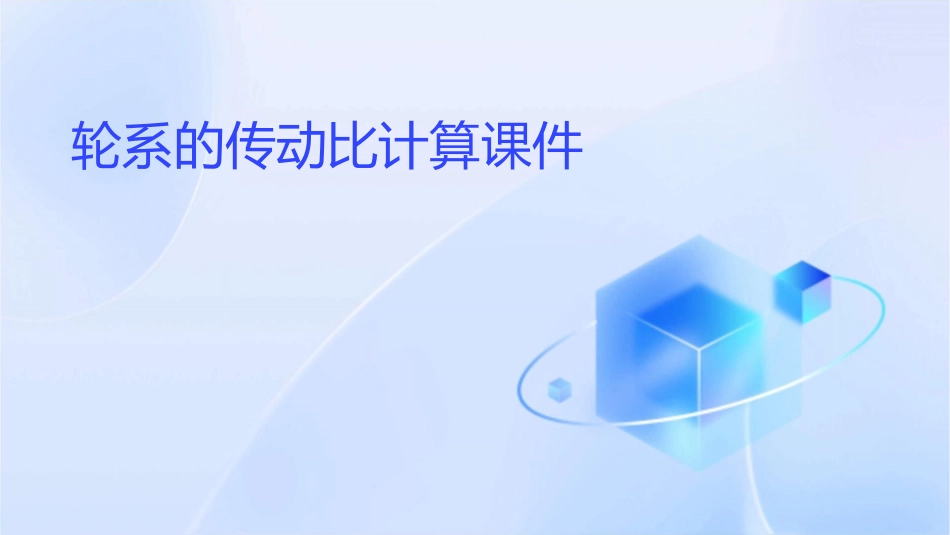

轮系的传动比计算课件VIP免费

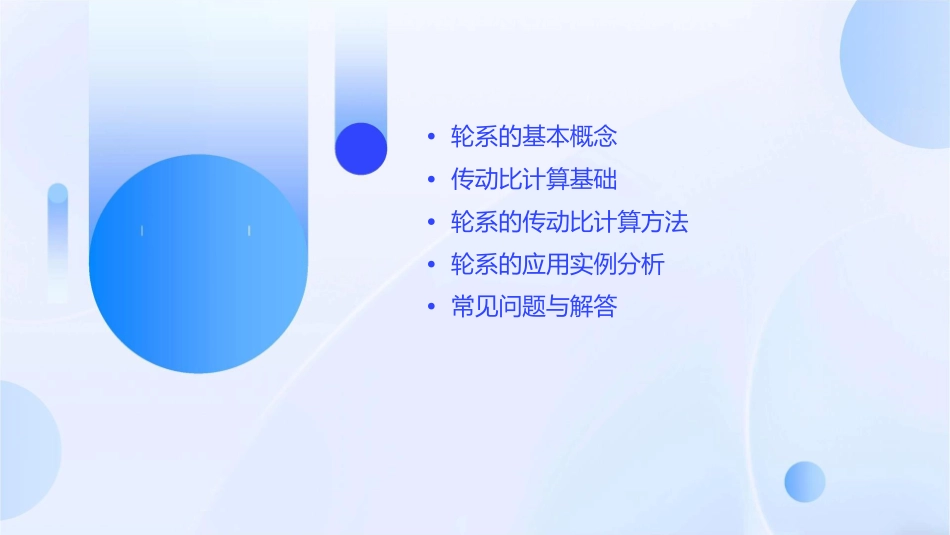

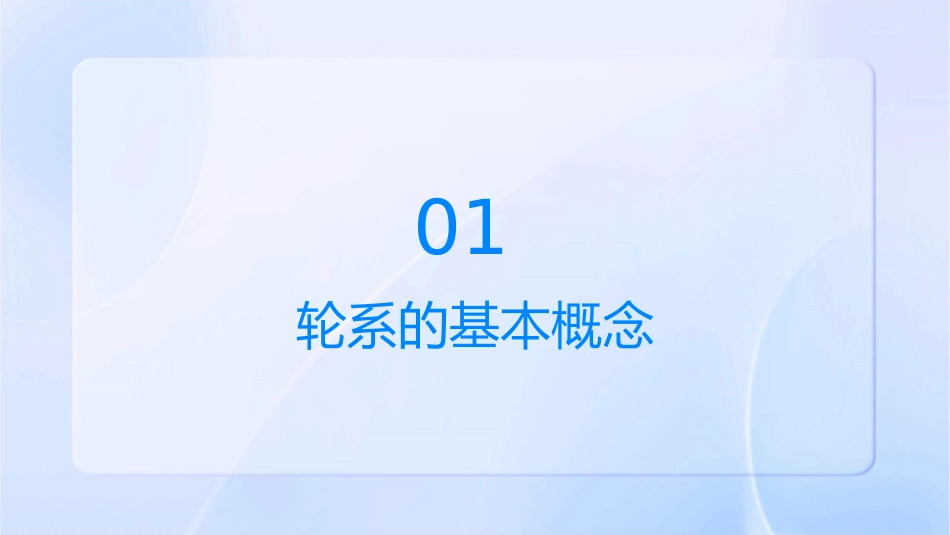

轮系的传动比计算课件•轮系的基本概念•传动比计算基础•轮系的传动比计算方法•轮系的应用实例分析•常见问题与解答01轮系的基本概念轮系的定义与分类定义轮系是由一系列齿轮组成的传动系统，通过齿轮之间的相互作用实现动力的传递和变速。分类根据轮系的齿轮类型和传动方式，可以分为定轴轮系、周转轮系和混合轮系等。轮系的组成与工作原理组成轮系通常由输入轴、中间轴和输出轴组成，各轴上安装有一系列相互啮合的齿轮。工作原理当主动齿轮转动时，通过齿轮之间的啮合作用，将动力传递到从动齿轮，从而实现动力的变速和传递。轮系的应用场景010203汽车传动系统机械制造航空航天汽车发动机产生的动力通过变速器和传动轴传递到车轮，实现汽车行驶。在各种机械设备中，轮系广泛应用于动力传递、变速和方向改变等方面。在航空发动机和航天器中，轮系用于实现动力的传递和变速。02传动比计算基础传动比的定义与计算公式定义传动比是指主动轮与从动轮的转速之比或角速度之比，是衡量轮系传动性能的重要参数。计算公式传动比=从动轮转速/主动轮转速=从动轮直径/主动轮直径影响传动比的因素齿轮类型齿轮齿数齿轮模数不同类型的齿轮（如直齿轮、斜齿轮、锥齿轮等）具有不同的传动比特性。齿轮齿数的变化会影响传动比，齿数越多，传动比越大。模数是决定齿轮尺寸和强度的关键参数，模数的变化会影响传动比的数值。传动比的计算步骤确定主动轮和从动轮的转速或角速度。分析计算结果，判断轮系的传动性能是否满足要求。根据转速或角速度计算传动比。03轮系的传动比计算方法定轴轮系的传动比计算定义注意事项在计算过程中，需要特别注意齿轮的旋向和转动方向，以避免出现错误的结果。定轴轮系是指轮系运转时，各齿轮的轴线相对固定，不发生任何相对运动。计算方法根据齿轮的传动关系，利用转速与齿数成反比的原理，计算出各轮的转速和方向。行星轮系的传动比计算计算方法利用中心轮和行星轮的转速关系，结合齿轮的齿数和旋向，计算出行星轮的转速和方向。定义行星轮系是指轮系运转时，至少有一个齿轮的轴线绕着另一个齿轮的轴线转动。注意事项在计算过程中，需要特别注意行星轮的转动方向和行星架的转向，以避免出现错误的结果。混合轮系的传动比计算定义计算方法注意事项混合轮系是指轮系中既有定轴轮系又有行星轮系。根据定轴轮系和行星轮系的计算方法，分别计算出各部分的转速和方向，然后综合起来得到整个轮系的传动比。在计算过程中，需要特别注意各部分之间的相互影响和配合关系，以避免出现错误的结果。04轮系的应用实例分析定轴轮系应用实例计算实例1一个简单的定轴轮系中，主动轮顺时针旋转，经过两个齿轮副后，最终从动轮逆时针旋转。通过计算齿轮的齿数和转向，可以得出传动比。计算实例2在汽车变速箱中，定轴轮系被广泛应用于变速和换向操作。通过改变齿轮的齿数比，可以实现不同的传动比，从而满足汽车在不同行驶状态下的动力需求。行星轮系应用实例计算实例1行星轮系中，中心轮固定，行星架顺时针旋转，外啮合齿轮逆时针旋转。通过计算行星轮和外啮合齿轮的齿数和转向，可以得出传动比。计算实例2行星轮系在减速器、增速器和航天器传动系统中广泛应用。其独特的传动方式可以实现较大的传动比，且结构紧凑，传动效率高。混合轮系应用实例计算实例1混合轮系结合了定轴轮系和行星轮系的特性，既有定轴齿轮也有行星齿轮。通过计算各轮的齿数和转向，可以得出整个轮系的传动比。计算实例2在复杂的机械传动系统中，混合轮系被用于实现特定的传动需求。它能够结合定轴轮系和行星轮系的优点，实现大传动比、高效率和紧凑的结构。05常见问题与解答常见问题一：如何确定轮系的类型？总结词了解轮系类型是计算传动比的基础详细描述根据轮系中齿轮的布置和转动方向，可以将其分为定轴轮系、周转轮系和混合轮系。定轴轮系的齿轮都围绕同一轴线转动，周转轮系的齿轮则围绕两个轴线转动。混合轮系则包含定轴轮系和周转轮系的特征。常见问题二：如何选择合适的传动比？总结词根据实际需求选择合适的传动比详细描述传动比的选择应考虑机械系统的性能要求、功率大小、转速范围等因素。一般来说，...
