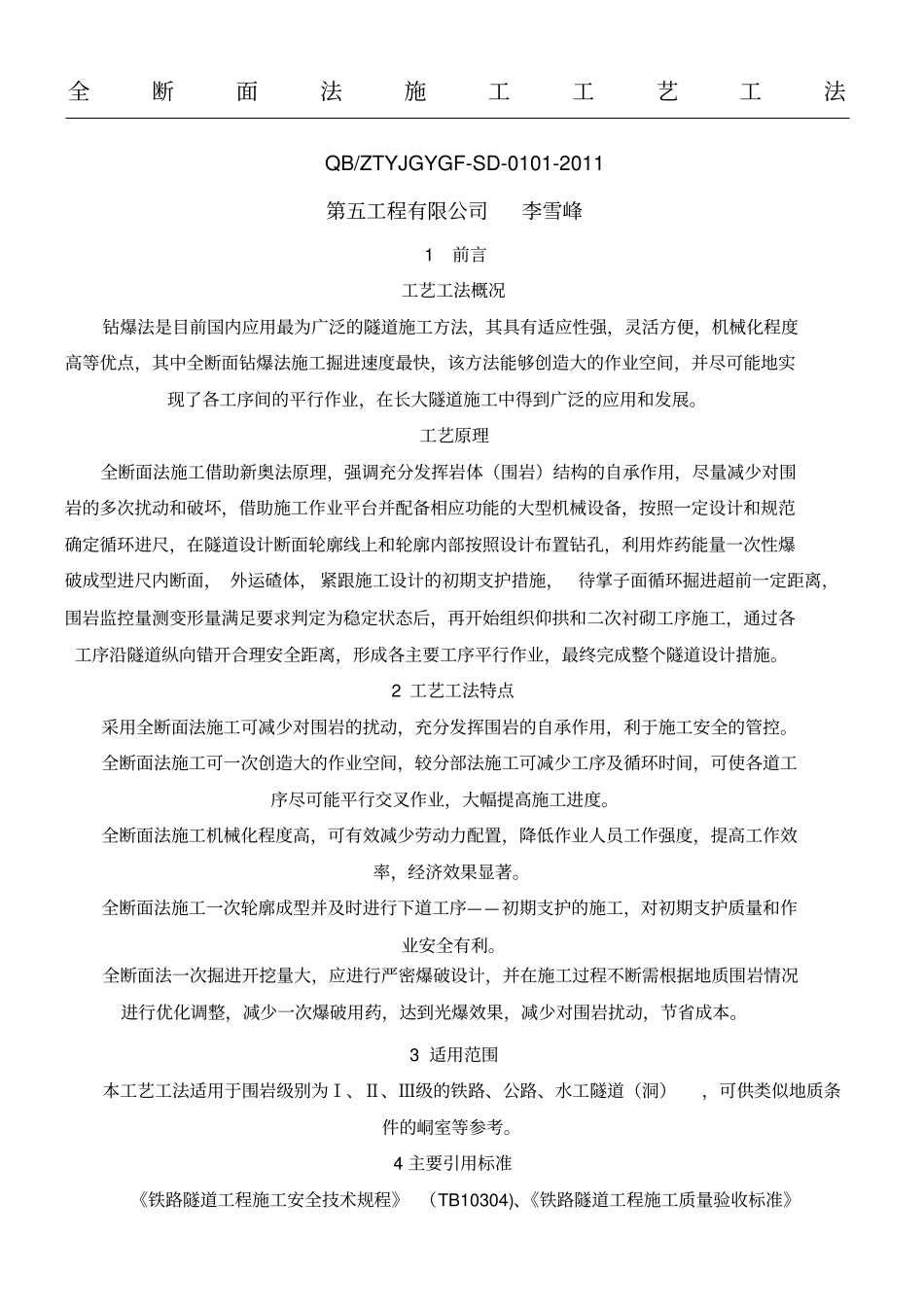

全断面法施工工艺工法QB/ZTYJGYGF-SD-0101-2011第五工程有限公司李雪峰1前言工艺工法概况钻爆法是目前国内应用最为广泛的隧道施工方法，其具有适应性强，灵活方便，机械化程度高等优点，其中全断面钻爆法施工掘进速度最快，该方法能够创造大的作业空间，并尽可能地实现了各工序间的平行作业，在长大隧道施工中得到广泛的应用和发展。工艺原理全断面法施工借助新奥法原理，强调充分发挥岩体（围岩）结构的自承作用，尽量减少对围岩的多次扰动和破坏，借助施工作业平台并配备相应功能的大型机械设备，按照一定设计和规范确定循环进尺，在隧道设计断面轮廓线上和轮廓内部按照设计布置钻孔，利用炸药能量一次性爆破成型进尺内断面，外运碴体，紧跟施工设计的初期支护措施，待掌子面循环掘进超前一定距离，围岩监控量测变形量满足要求判定为稳定状态后，再开始组织仰拱和二次衬砌工序施工，通过各工序沿隧道纵向错开合理安全距离，形成各主要工序平行作业，最终完成整个隧道设计措施。2工艺工法特点采用全断面法施工可减少对围岩的扰动，充分发挥围岩的自承作用，利于施工安全的管控。全断面法施工可一次创造大的作业空间，较分部法施工可减少工序及循环时间，可使各道工序尽可能平行交叉作业，大幅提高施工进度。全断面法施工机械化程度高，可有效减少劳动力配置，降低作业人员工作强度，提高工作效率，经济效果显著。全断面法施工一次轮廓成型并及时进行下道工序——初期支护的施工，对初期支护质量和作业安全有利。全断面法一次掘进开挖量大，应进行严密爆破设计，并在施工过程不断需根据地质围岩情况进行优化调整，减少一次爆破用药，达到光爆效果，减少对围岩扰动，节省成本。3适用范围本工艺工法适用于围岩级别为Ⅰ、Ⅱ、Ⅲ级的铁路、公路、水工隧道（洞），可供类似地质条件的峒室等参考。4主要引用标准《铁路隧道工程施工安全技术规程》（TB10304)、《铁路隧道工程施工质量验收标准》(TB10417)、《铁路隧道工程施工技术指南》(TZ204)、《铁路工程测量规范》(TB10101)、《铁路混凝土工程施工技术指南》(TZ210)、《公路隧道施工技术规范》（JTGF60）、《公路工程质量检验评定标准》（JTGF80/1）、《水工隧洞设计规范》（SL279）、《水工建筑物地下开挖工程施工规范》（SL378）。设计图纸、合同文件。5施工方法利用多功能台架作为施工平台，精确测量放样断面轮廓线，按照钻爆设计布置炮孔、钻孔、装药起爆或利用凿岩台车钻孔（根据循环爆破效果随时调整优化钻爆设计），通风排烟恢复作业面空气质量，利用大型的装、出碴设备外运碴体到设计指定位置，推进施工平台开始下一循环的钻眼，同时利用另一台多功能台架进行开挖完成地段的初期支护作业，待仰拱二衬作业面与掘进掌子面拉开一定安全距离后，利用多功能台架超前仰拱一定距离安设防水卷材，利用栈桥、台车（架）组织二衬施工，各工序依次循环推进，不断向纵深掘进。6工艺流程及操作要点施工工艺流程施工工艺流程图见图1，多功能施工台架示意图见图2。图1全断面法施工工艺流程图401401001702455510510050235140100205205165110115115正面图（单位：cm）侧面图（单位：cm）60隧道台架中线图2多功能施工台架示意图（适用单洞双车道高速公路隧道）操作要点6.2.1施工准备1施工供风施工供风应按照工程特点、工区划分、工区承担施工长度及同时作业面个数，根据每个工区洞内用风量的大小，独立设置供风系统。同时在计算各供风参数时，应考虑供风过程中风量、风压的损失，计算配置空压机型号和数量。根据计算采用管径适合的钢管，钢管节间法兰盘接头采用石棉衬垫，保证接头严密，不漏风，管路前端至工作面保持30m的距离，钢管与分风器采用φ50mm的高压软管连接，分风器与凿岩机采用φ25mm的软管进行连接，保证工作面风动凿岩机风压在以上。2施工供水施工用水尽量在工程位置附近选择水源，以缩短供水线路，并取水样进行水质鉴定，使用符合标准的工程用水，从水源处利用供水主管接至各施工工区，主管钢管接头之间采用法兰盘进行连接，进入工作面以后，采用φ50mm的高压胶管接至各分水器，并保证工作面凿岩机需用水压。3施工用电施工用电应进...
