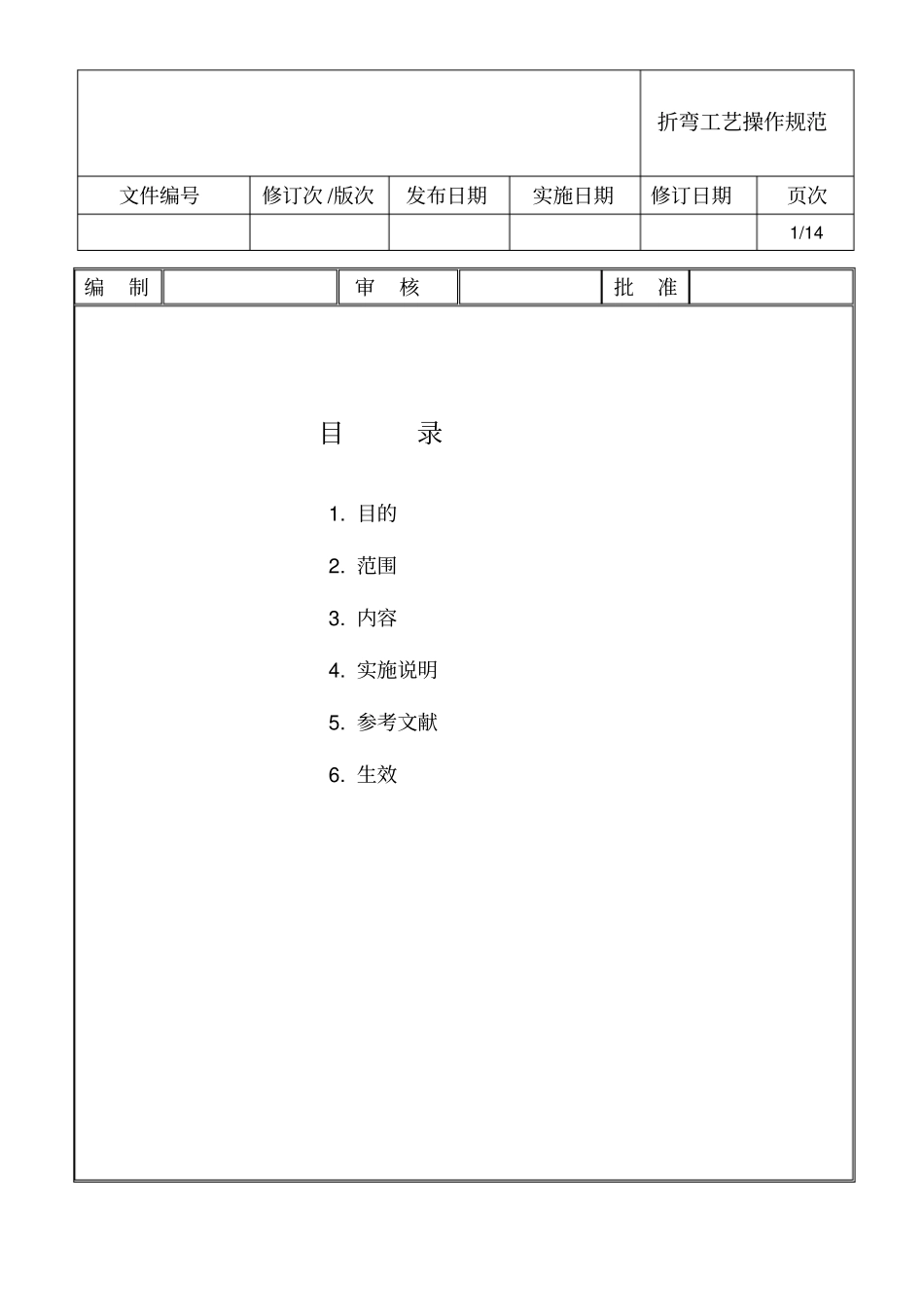

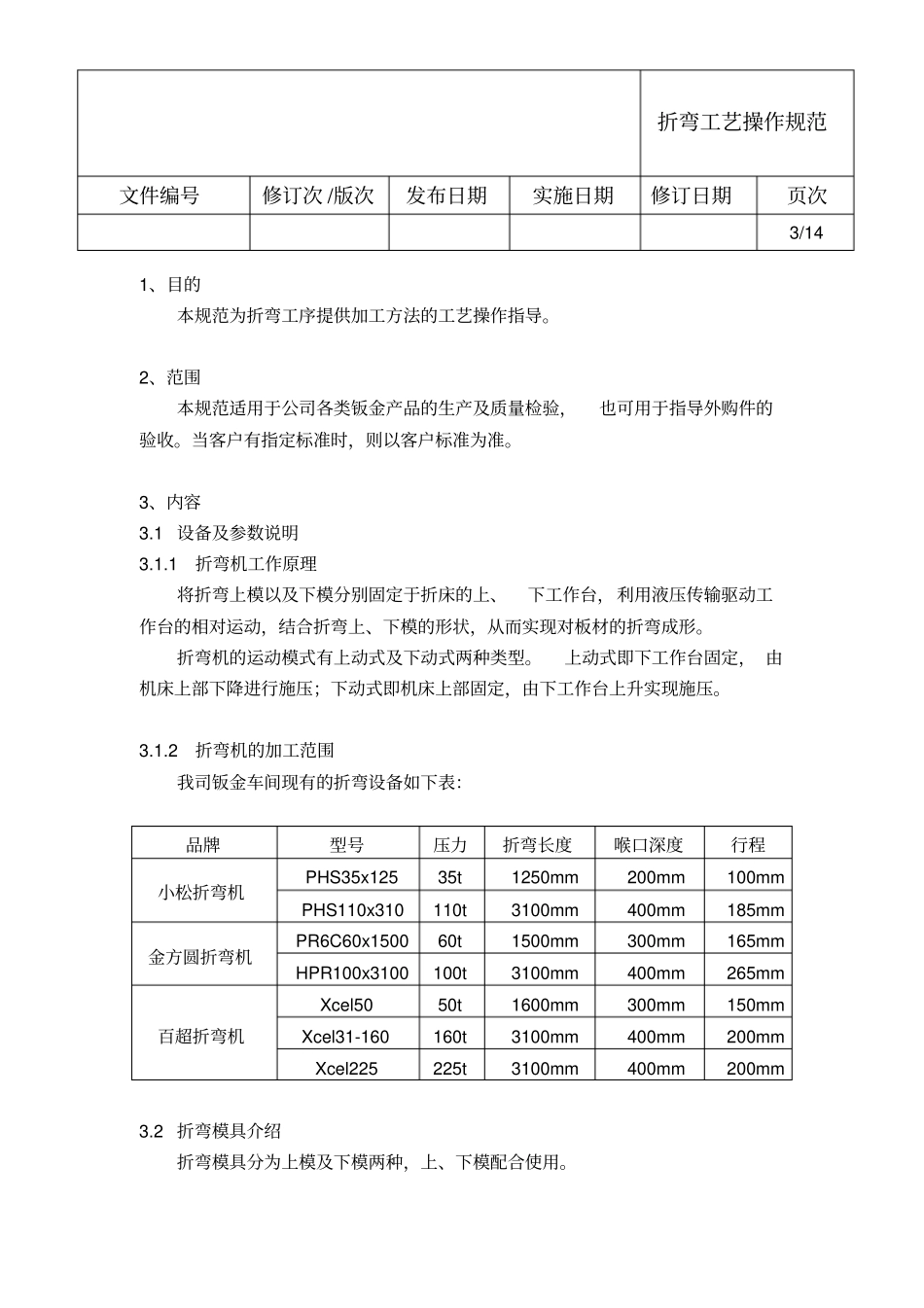

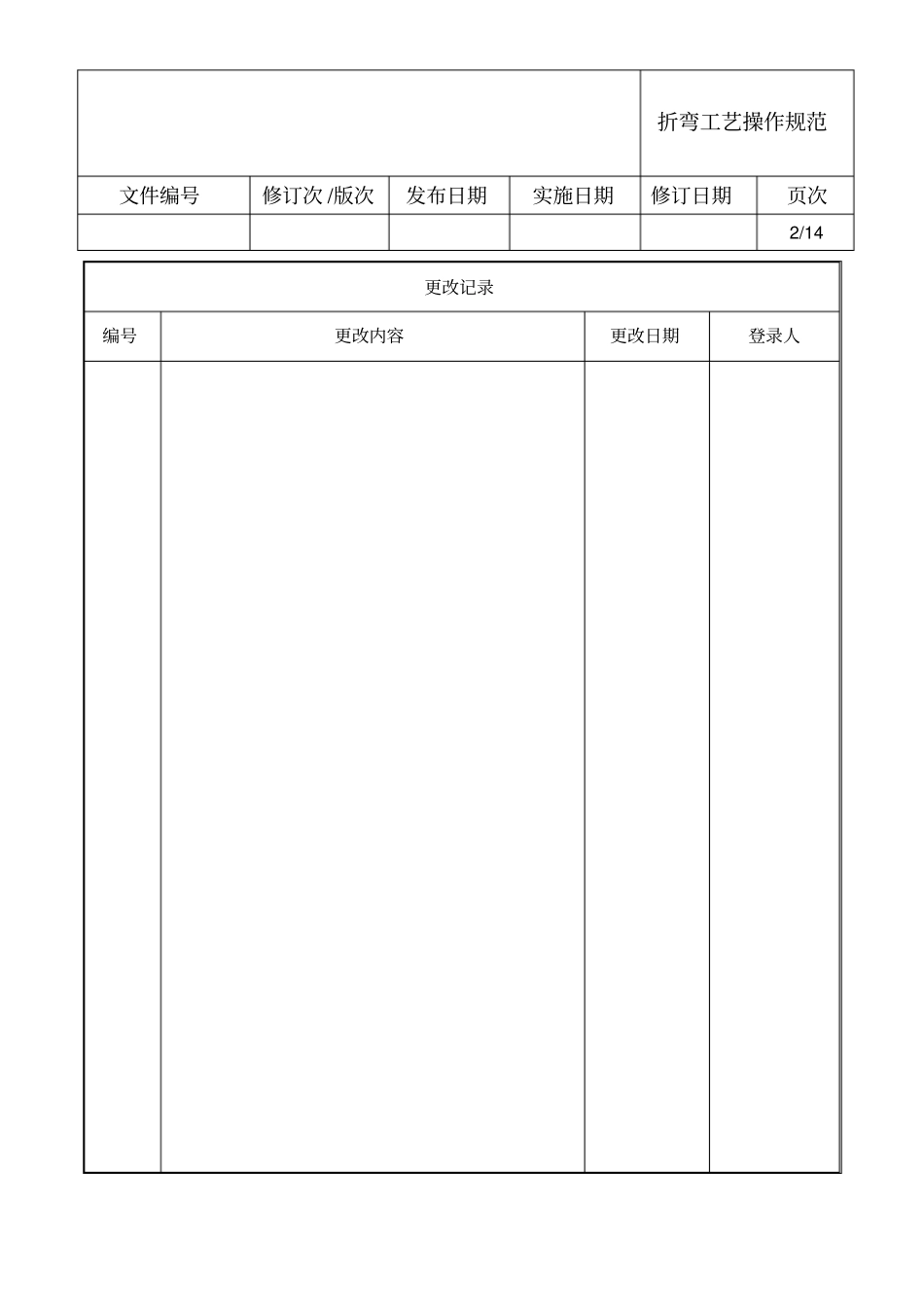

折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次1/14编制审核批准目录1.目的2.范围3.内容4.实施说明5.参考文献6.生效折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次2/14更改记录编号更改内容更改日期登录人折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次3/141、目的本规范为折弯工序提供加工方法的工艺操作指导。2、范围本规范适用于公司各类钣金产品的生产及质量检验，也可用于指导外购件的验收。当客户有指定标准时，则以客户标准为准。3、内容3.1设备及参数说明3.1.1折弯机工作原理将折弯上模以及下模分别固定于折床的上、下工作台，利用液压传输驱动工作台的相对运动，结合折弯上、下模的形状，从而实现对板材的折弯成形。折弯机的运动模式有上动式及下动式两种类型。上动式即下工作台固定，由机床上部下降进行施压；下动式即机床上部固定，由下工作台上升实现施压。3.1.2折弯机的加工范围我司钣金车间现有的折弯设备如下表：品牌型号压力折弯长度喉口深度行程小松折弯机PHS35x12535t1250mm200mm100mmPHS110x310110t3100mm400mm185mm金方圆折弯机PR6C60x150060t1500mm300mm165mmHPR100x3100100t3100mm400mm265mm百超折弯机Xcel5050t1600mm300mm150mmXcel31-160160t3100mm400mm200mmXcel225225t3100mm400mm200mm3.2折弯模具介绍折弯模具分为上模及下模两种，上、下模配合使用。折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次4/143.2.1折弯模具规格3.2.1.1折弯上模又称折刀，分为整体式和分割式两种。a、整体式：一般标准为835mm长的整段模具。b、分割式：将标准835mm长的整段模具进行标准分段或分割成所需的若干长度。一般标准分为九段，长度尺寸分别为：10、15、20、40、50、100、100、200、300mm。如下图：3.2.1.2折弯下模同样分为整体式和分割式两种。a、整体式：一般标准为835mm长的整段模具。b、分割式：将标准835mm长的整段模具进行标准分段或分割成所需的若干长度。一般标准分为八段，长度尺寸分别为：10、15、20、40、50、100、200、400mm。如下图：3.2.2折弯上模类型折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次5/14类型加工特点及适用范围图例直剑刀1、适合折弯大多数产品以及对称产品，前后方向均可避位，折弯开口可小至6mm。2、此刀因为直剑型，刀尖为88度，受力最大，为折弯首选刀具。3、刀尖为90度的折弯刀主要用于铝材折弯，以保证90度。锐角直刀1、适合折弯角度小于90°的产品。2、刀尖角度为28°的模具用于插深折弯，折弯角度28°，便于后续压平。普通型弯刀加工特点:1、弯刀在折弯中的应用主要是避位，右图箭头所指为需避位的折弯。2、普通型弯刀避位范围较小，鹅颈型弯刀避位范围较大。鹅颈型弯刀折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次6/14类型加工特点及适用范围图例弯头型直刀1、适合折弯对称产品，前后方向均可避位。2、主要用来加工立柱等框形工件。3、此折弯上模头部如有修磨，避位性能更好。直头型弯刀1、适合折弯对称产品，前后方向均可避位。2、主要用来加工立柱等框形工件。特殊弯刀1、折弯刀前方可避折弯，与弯刀作用一致。2、折弯刀后方可避段差或小凸包等成型。半边锐角直刀主要用来避位靠近折弯处的螺母、抽孔、小凸包等成型。折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次7/14类型加工特点及适用范围图例压平模主要用于压死边、压铆、工件整形等。圆弧刀圆弧刀主要用于折弯内R圆弧角。段差模用于加工段差，也就是无法正常加工的Z形折弯。一般高度为1～10mm。折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次8/14类型加工特点及适用范围图例左右耳刀主要用于四周封边折弯的产品。如下图：3.2.3折弯下模类型根据机床型号的不同，折弯下模的结构形式及固定方式也不尽相同。一般常用的下模类型如下表，如特殊类型的下模则根据需求进行结构调整。单V槽下模双V槽下模压平下模压平下模插深下模插深下模折弯工艺操作规范文件编号修订次/版次发布日期实施日期修订日期页次9/14单V...
