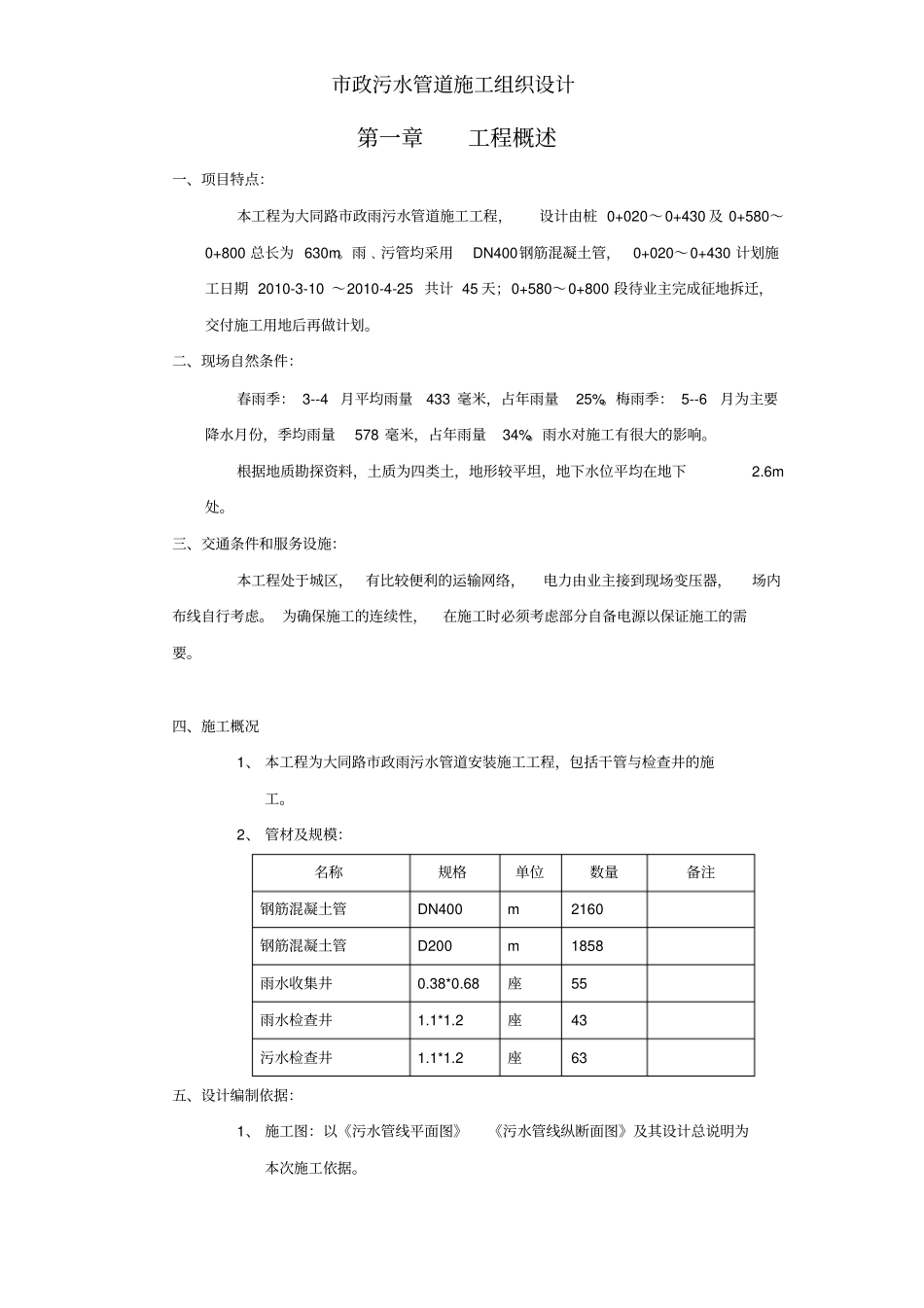

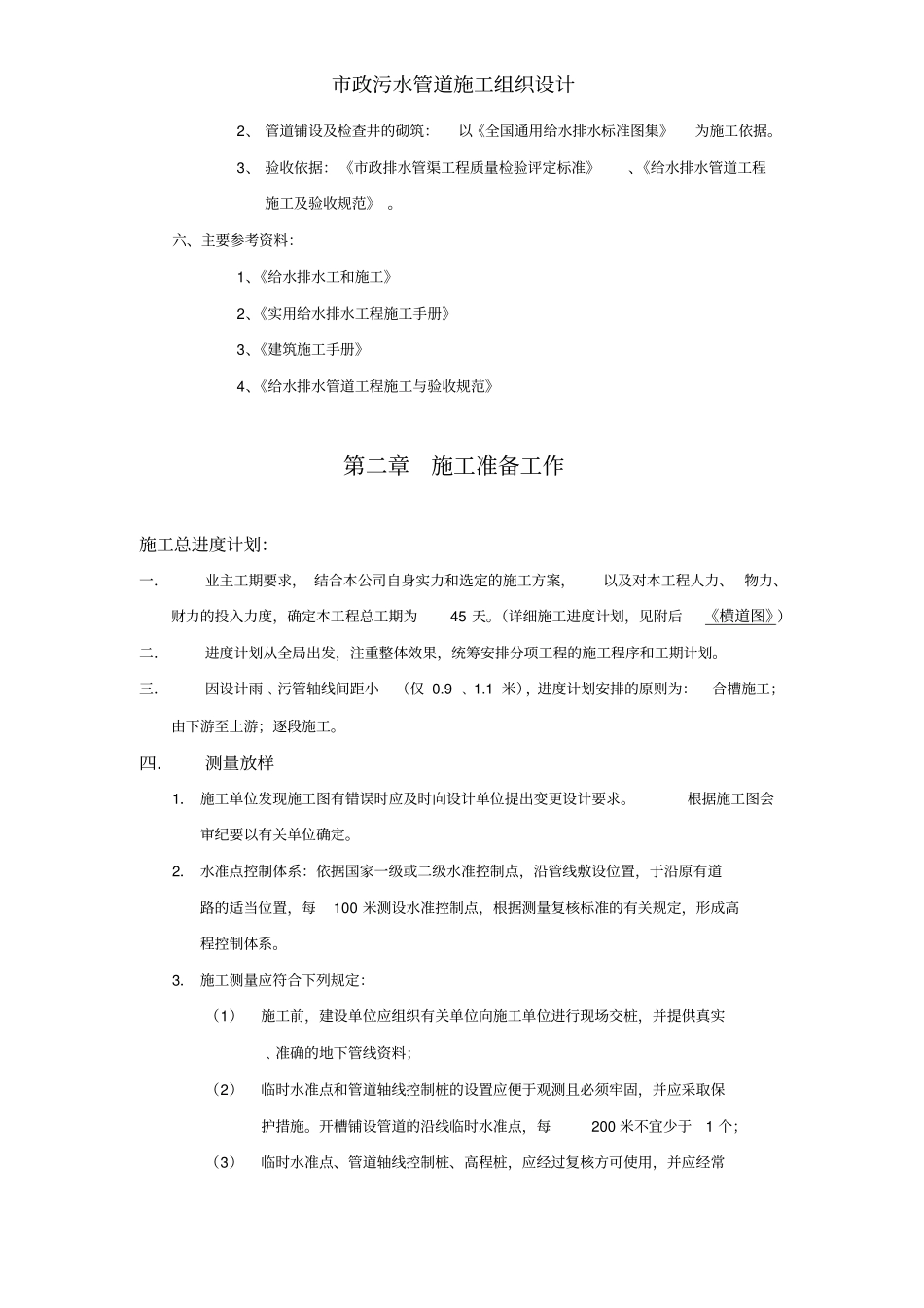

市政污水管道施工组织设计第一章工程概述一、项目特点：本工程为大同路市政雨污水管道施工工程，设计由桩0+020～0+430及0+580～0+800总长为630m。雨﹑污管均采用DN400钢筋混凝土管，0+020～0+430计划施工日期2010-3-10～2010-4-25共计45天；0+580～0+800段待业主完成征地拆迁，交付施工用地后再做计划。二、现场自然条件：春雨季：3--4月平均雨量433毫米，占年雨量25%。梅雨季：5--6月为主要降水月份，季均雨量578毫米，占年雨量34%。雨水对施工有很大的影响。根据地质勘探资料，土质为四类土，地形较平坦，地下水位平均在地下2.6m处。三、交通条件和服务设施：本工程处于城区，有比较便利的运输网络，电力由业主接到现场变压器，场内布线自行考虑。为确保施工的连续性，在施工时必须考虑部分自备电源以保证施工的需要。四、施工概况1、本工程为大同路市政雨污水管道安装施工工程，包括干管与检查井的施工。2、管材及规模：名称规格单位数量备注钢筋混凝土管DN400m2160钢筋混凝土管D200m1858雨水收集井0.38*0.68座55雨水检查井1.1*1.2座43污水检查井1.1*1.2座63五、设计编制依据：1、施工图：以《污水管线平面图》《污水管线纵断面图》及其设计总说明为本次施工依据。市政污水管道施工组织设计2、管道铺设及检查井的砌筑：以《全国通用给水排水标准图集》为施工依据。3、验收依据：《市政排水管渠工程质量检验评定标准》、《给水排水管道工程施工及验收规范》。六、主要参考资料：1、《给水排水工和施工》2、《实用给水排水工程施工手册》3、《建筑施工手册》4、《给水排水管道工程施工与验收规范》第二章施工准备工作施工总进度计划：一．业主工期要求，结合本公司自身实力和选定的施工方案，以及对本工程人力、物力、财力的投入力度，确定本工程总工期为45天。（详细施工进度计划，见附后《横道图》）二．进度计划从全局出发，注重整体效果，统筹安排分项工程的施工程序和工期计划。三．因设计雨﹑污管轴线间距小（仅0.9﹑1.1米），进度计划安排的原则为：合槽施工；由下游至上游；逐段施工。四．测量放样1．施工单位发现施工图有错误时应及时向设计单位提出变更设计要求。根据施工图会审纪要以有关单位确定。2．水准点控制体系：依据国家一级或二级水准控制点，沿管线敷设位置，于沿原有道路的适当位置，每100米测设水准控制点，根据测量复核标准的有关规定，形成高程控制体系。3．施工测量应符合下列规定：（1）施工前，建设单位应组织有关单位向施工单位进行现场交桩，并提供真实﹑准确的地下管线资料；（2）临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200米不宜少于1个；（3）临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常市政污水管道施工组织设计校核；（4）已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。二.施工阶段划分根据施工情况分析，整个工程施工可划分为以下几个施工阶段，间隔穿插完成：（1）沟槽开挖阶段计划安排时间18天，间隔穿插开挖。（2）基础浇筑阶段计划安排施工时间16天，间隔穿插浇筑。（3）管道安装阶段计划安排施工时间25天，间隔穿插浇筑。(4)井室砌筑阶段计划安排施工时间18天。(5)闭水试验阶段计划安排施工时间7天(6)沟槽回填阶段计划安排施工时间7天以上六个施工阶段组成系统又既相互联系又相互制约，因此在施工过程中应尽量遵循“平行流水、立体交叉”的法则来组织施工，使相关的施工阶段做到衔接紧密、穿插有序。三.施工流水段的划分本工程分为二个施工段：0+020～0+430左幅段长410m；Ⅱ段0+000～0+430右幅长410m。由下游至上上游，逐段施工，遇路口及居民区采用间隔施工法-先施工半幅，回填好恢复道路畅通后再施工另半幅。四.原材料采购与复试工程所需原材料的产地有规格均由业主及监理方认可并以就近采购为宜，复试工作应及时按设计和有关规定要求进行，复试时将在监理人员旁证下进行取样。复试合格后，经工程有关各方签字后原材料方可进场。五.临时设施、施工用电和施工用水1.本工程施工用电主要为沟槽排水、回填夯实及混凝土浇捣...
