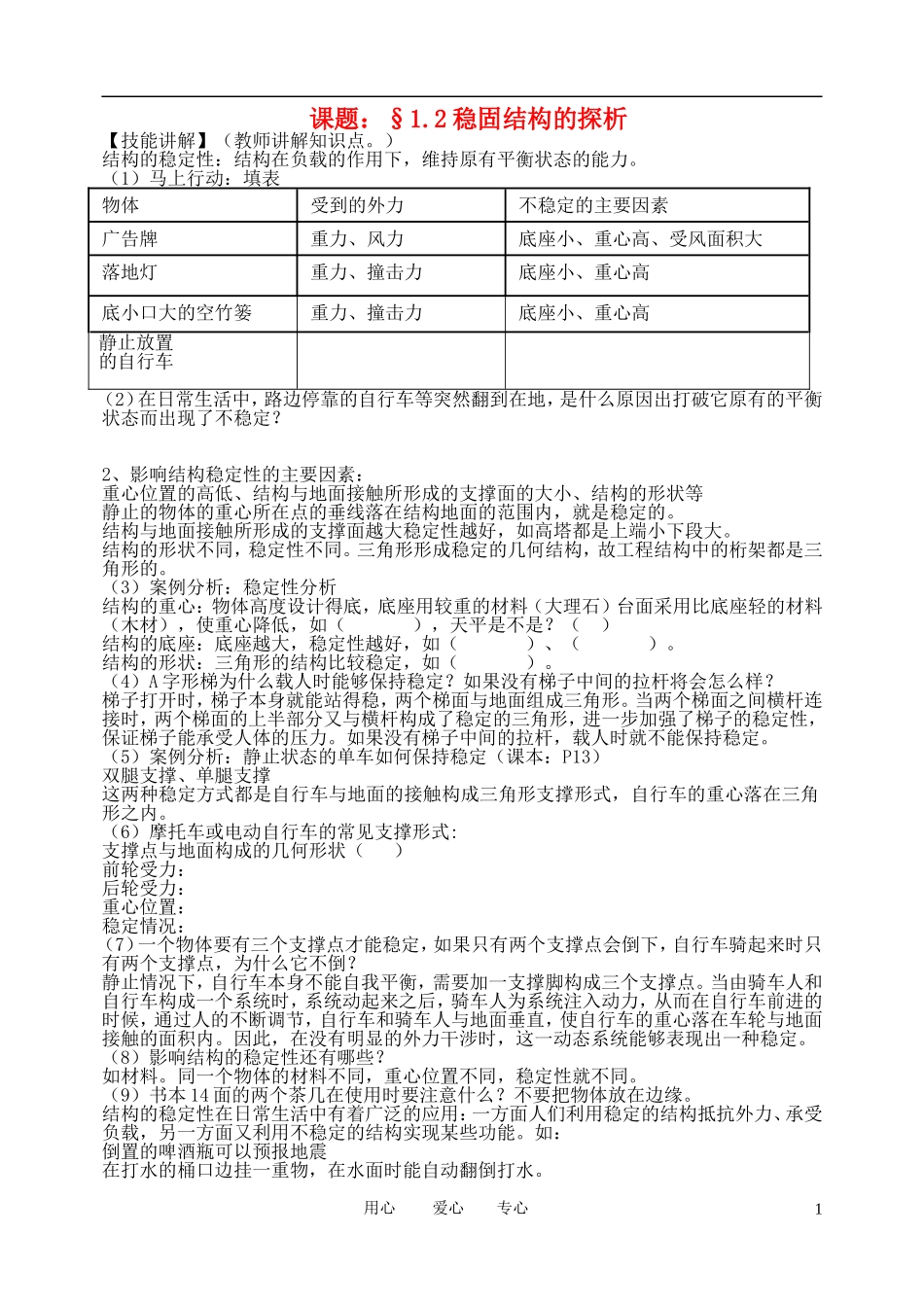

课题：§1.2稳固结构的探析【技能讲解】（教师讲解知识点。）结构的稳定性：结构在负载的作用下，维持原有平衡状态的能力。（1）马上行动：填表物体受到的外力不稳定的主要因素广告牌重力、风力底座小、重心高、受风面积大落地灯重力、撞击力底座小、重心高底小口大的空竹篓重力、撞击力底座小、重心高静止放置的自行车（2）在日常生活中，路边停靠的自行车等突然翻到在地，是什么原因出打破它原有的平衡状态而出现了不稳定？2、影响结构稳定性的主要因素：重心位置的高低、结构与地面接触所形成的支撑面的大小、结构的形状等静止的物体的重心所在点的垂线落在结构地面的范围内，就是稳定的。结构与地面接触所形成的支撑面越大稳定性越好，如高塔都是上端小下段大。结构的形状不同，稳定性不同。三角形形成稳定的几何结构，故工程结构中的桁架都是三角形的。（3）案例分析：稳定性分析结构的重心：物体高度设计得底，底座用较重的材料（大理石）台面采用比底座轻的材料（木材），使重心降低，如（），天平是不是？（）结构的底座：底座越大，稳定性越好，如（）、（）。结构的形状：三角形的结构比较稳定，如（）。（4）A字形梯为什么载人时能够保持稳定？如果没有梯子中间的拉杆将会怎么样？梯子打开时，梯子本身就能站得稳，两个梯面与地面组成三角形。当两个梯面之间横杆连接时，两个梯面的上半部分又与横杆构成了稳定的三角形，进一步加强了梯子的稳定性，保证梯子能承受人体的压力。如果没有梯子中间的拉杆，载人时就不能保持稳定。（5）案例分析：静止状态的单车如何保持稳定（课本：P13）双腿支撑、单腿支撑这两种稳定方式都是自行车与地面的接触构成三角形支撑形式，自行车的重心落在三角形之内。（6）摩托车或电动自行车的常见支撑形式:支撑点与地面构成的几何形状（）前轮受力：后轮受力：重心位置：稳定情况：（7）一个物体要有三个支撑点才能稳定，如果只有两个支撑点会倒下，自行车骑起来时只有两个支撑点，为什么它不倒？静止情况下，自行车本身不能自我平衡，需要加一支撑脚构成三个支撑点。当由骑车人和自行车构成一个系统时，系统动起来之后，骑车人为系统注入动力，从而在自行车前进的时候，通过人的不断调节，自行车和骑车人与地面垂直，使自行车的重心落在车轮与地面接触的面积内。因此，在没有明显的外力干涉时，这一动态系统能够表现出一种稳定。（8）影响结构的稳定性还有哪些？如材料。同一个物体的材料不同，重心位置不同，稳定性就不同。（9）书本14面的两个茶几在使用时要注意什么？不要把物体放在边缘。结构的稳定性在日常生活中有着广泛的应用：一方面人们利用稳定的结构抵抗外力、承受负载，另一方面又利用不稳定的结构实现某些功能。如：倒置的啤酒瓶可以预报地震在打水的桶口边挂一重物，在水面时能自动翻倒打水。用心爱心专心1张衡的地动仪阅读材料：桁架与稳定性：三角形桁架为几何不变体系，四边形体系为几何可变体系。【技能实践】（同学们完成技能实践内容。）（10）书本15面小实验：不倒翁的倾倒与在它脖子上挂铁环的方法有没有关系？如果是自制的不倒翁，气球中玻璃球的多少与发生倾倒的关系怎样？（11）书本16面小实验：描述屏风的左右两个侧面旋转的角度与其稳定性的关系？指出：一种状态，使屏风遮挡面积最大且稳定性较好。小结：一、结构分类：实体结构、框架结构、壳体结构二、影响结构稳定性的三个因素：重心位置、支撑面积的大小和结构的形状【技能展示】（技能展示，师生评价；学生总结，师生共享）用心爱心专心2
