化工公司苯加氢项目分散型控制系统技术要求VIP专享VIP免费

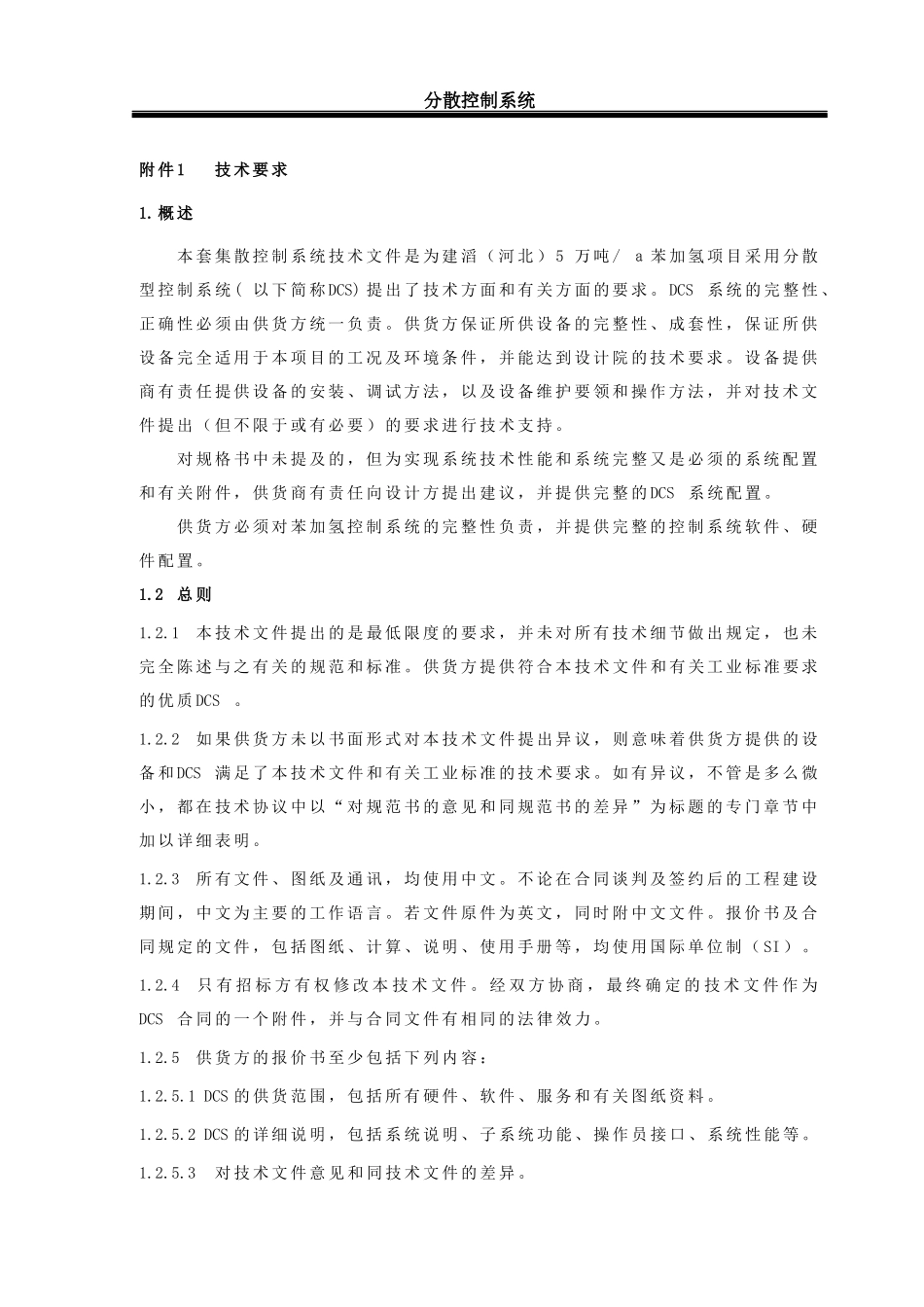

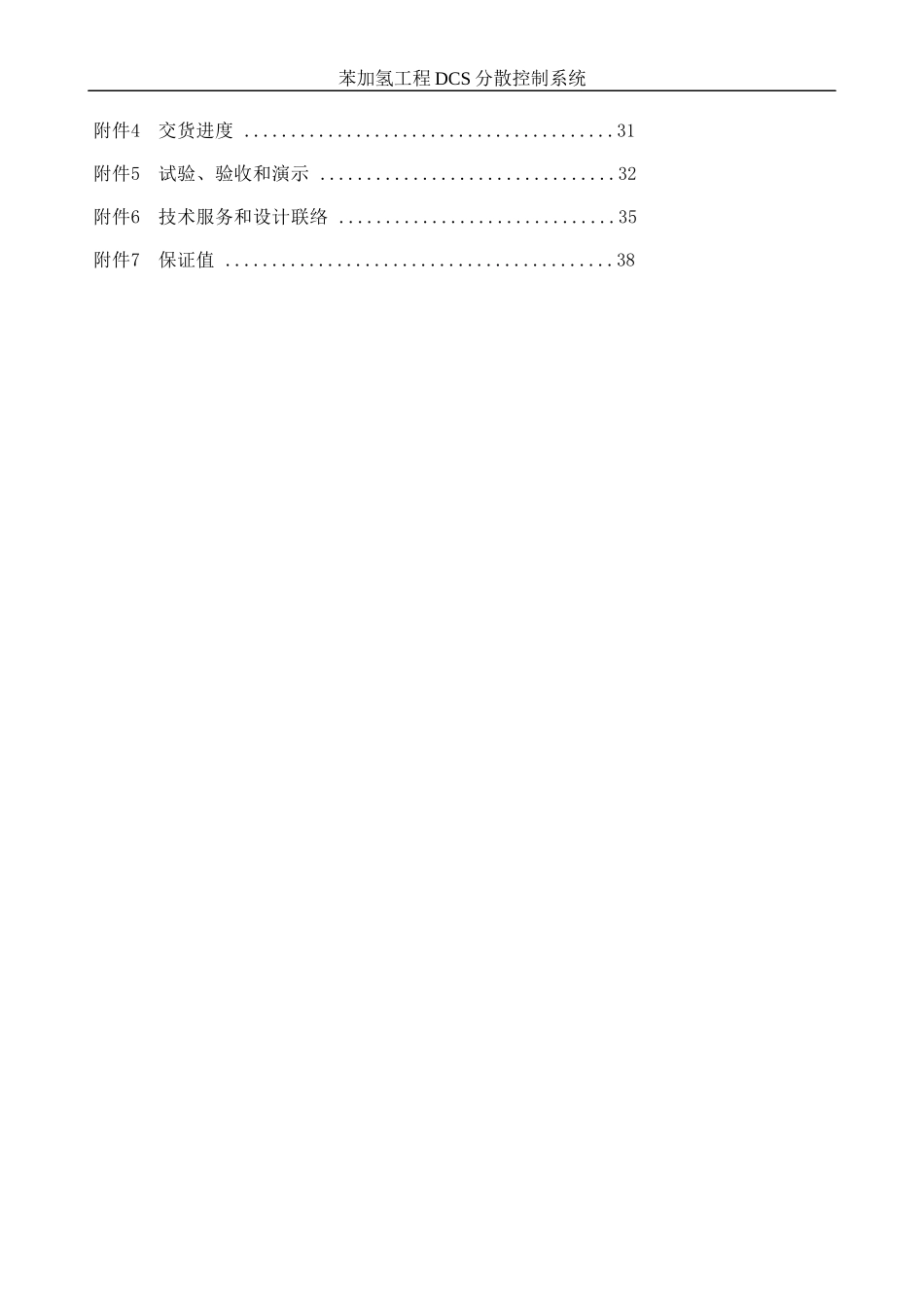

苯加氢工程DCS分散控制系统建滔（河北）化工有限公司5万吨/ａ苯加氢项目分散型控制系统（DCS）技术要求建滔（河北）化工有限公司自控编制目录附件1技术要求........................................1附件2供货范围........................................24附件3技术资料及交付进度..............................28苯加氢工程DCS分散控制系统附件4交货进度........................................31附件5试验、验收和演示................................32附件6技术服务和设计联络..............................35附件7保证值..........................................38分散控制系统附件1技术要求1.概述本套集散控制系统技术文件是为建滔（河北）5万吨/ａ苯加氢项目采用分散型控制系统(以下简称DCS)提出了技术方面和有关方面的要求。DCS系统的完整性、正确性必须由供货方统一负责。供货方保证所供设备的完整性、成套性，保证所供设备完全适用于本项目的工况及环境条件，并能达到设计院的技术要求。设备提供商有责任提供设备的安装、调试方法，以及设备维护要领和操作方法，并对技术文件提出（但不限于或有必要）的要求进行技术支持。对规格书中未提及的，但为实现系统技术性能和系统完整又是必须的系统配置和有关附件，供货商有责任向设计方提出建议，并提供完整的DCS系统配置。供货方必须对苯加氢控制系统的完整性负责，并提供完整的控制系统软件、硬件配置。1.2总则1.2.1本技术文件提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规范和标准。供货方提供符合本技术文件和有关工业标准要求的优质DCS。1.2.2如果供货方未以书面形式对本技术文件提出异议，则意味着供货方提供的设备和DCS满足了本技术文件和有关工业标准的技术要求。如有异议，不管是多么微小，都在技术协议中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细表明。1.2.3所有文件、图纸及通讯，均使用中文。不论在合同谈判及签约后的工程建设期间，中文为主要的工作语言。若文件原件为英文，同时附中文文件。报价书及合同规定的文件，包括图纸、计算、说明、使用手册等，均使用国际单位制（SI）。1.2.4只有招标方有权修改本技术文件。经双方协商，最终确定的技术文件作为DCS合同的一个附件，并与合同文件有相同的法律效力。1.2.5供货方的报价书至少包括下列内容：1.2.5.1DCS的供货范围，包括所有硬件、软件、服务和有关图纸资料。1.2.5.2DCS的详细说明，包括系统说明、子系统功能、操作员接口、系统性能等。1.2.5.3对技术文件意见和同技术文件的差异。分散控制系统1.2.5.4供货方认为有助于提高系统性能的建议和替代方案。1.2.5.5对于提供的系统软件、控制优化软件、应用软件的配合和总包工作列出目录清单，分别报价。对所供硬件设备做详细的分项报价。1.2.5.6供货方所供的DCS设计结合工艺系统和控制系统特点并按物理分散的原则进行设计，是专用的控制系统。在执行合同的过程中，随着工程设计进程和技术资料逐渐完善，在硬件、软件冻结前，对DCS过程I/O信号及控制要求的变化，供货方及时更新设计，在本技术文件所报出的I/O总点数范围内，需要更换I/O卡类型时，不发生费用问题。1.2.6供货方的工作范围1.2.6.1供货方提供满足本技术文件要求所必须的硬件、软件和各项服务。其中包括（但不限于）下列内容：1.2.6.1.1按照系统运行要求、本DCS技术文件的规定和适用的工业标准，配置一套完整的分散控制系统，并提供通讯电缆和柜间连接电缆。1.2.6.1.2提供构成DCS所必须的全部硬件。提供的DCS系统为DCS厂商的最新产品。1.2.6.1.3实现本DCS技术文件规定的全部功能,在工厂完成系统调试，达到本DCS技术文件所规定的全部功能要求。在DCS出厂前完成出厂验收试验。1.2.6.1.4在制造厂内使用仿真装置对全部DCS的输入输出信号，进行闭环运行，测试和演示本技术文件对DCS的功能和性能要求。这种仿真测试和演示，具备专职进行这种测试和演示的专家、训练有素的工作人员以及必要的测试设备和仿真装置。1.2.6.1.5按照合同规定的进度要求，按时发运DCS。1.2.6.1.6通电启动和调试服...
