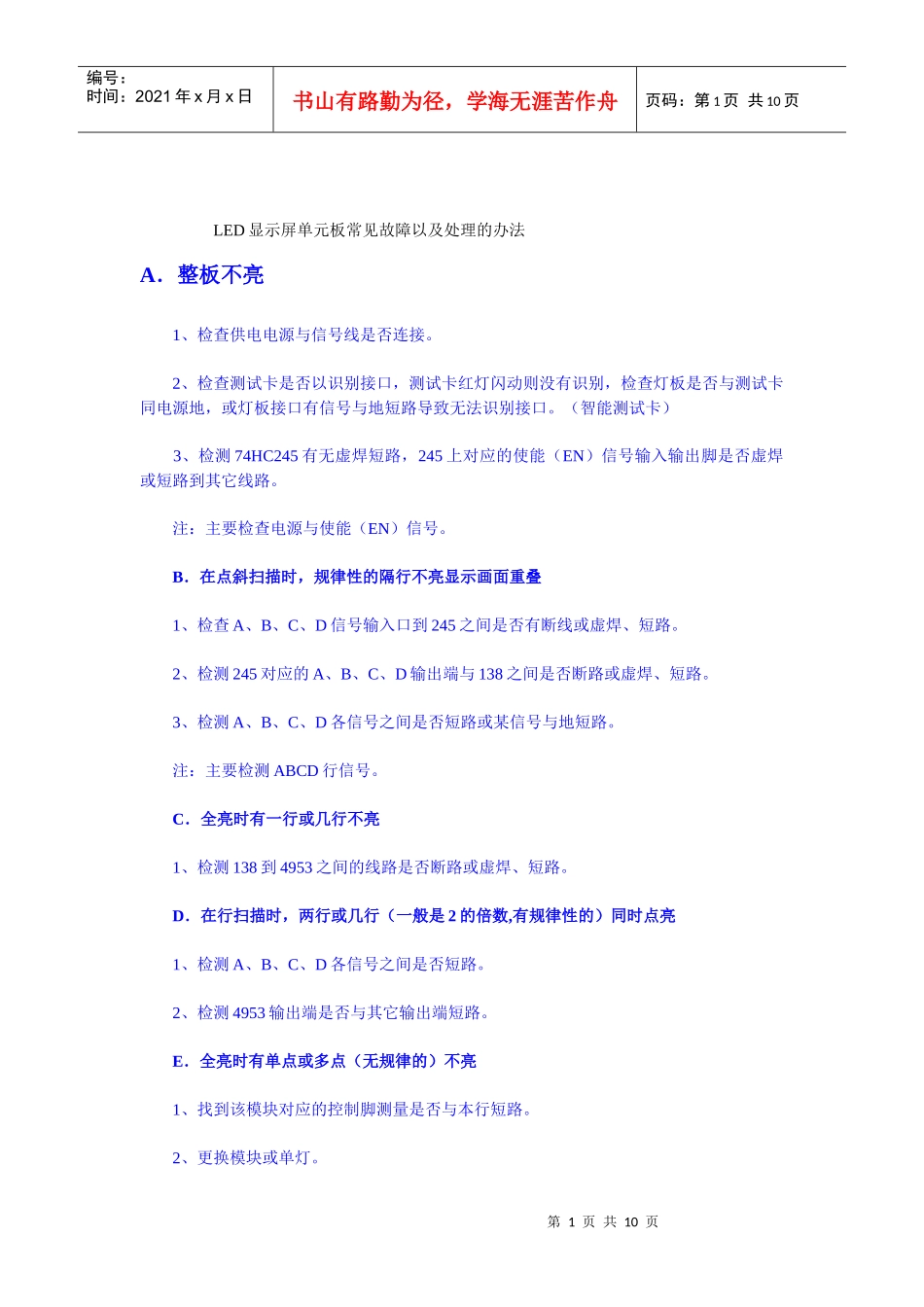

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页LED显示屏单元板常见故障以及处理的办法A．整板不亮1、检查供电电源与信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电源与使能（EN）信号。B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。2、检测4953输出端是否与其它输出端短路。E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。2、更换模块或单灯。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。2、检测该行是否与电源正极短路。3、更换其驱动IC。H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。2、检测245的时钟CLK是否有输入输出。3、检测时钟信号是否短路到其它线路。注：主要检测时钟与锁存信号。J．显示缺色1、检测245的该颜色的数据端是否有输入输出。2、检测该颜色的数据信号是否短路到其它线路。3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。注：可使用电压检测法较容易找到问题，检测数据口的电压与正常的是否不同，确定故障区域。K．输出有问题第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1、检测输出接口到信号输出IC的线路是否连接或短路。2、检测输出口的时钟锁存信号是否正常。3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。4、输出的信号是否有相互短路的或有短路到地的。5、检查输出的排线是否良好。想在LED显示屏上发财这十二个问题不能不看1.考虑屏体面积的因素有哪些？（1）有效视距与实际场地尺寸的关系；（2）像素尺寸与分辩率；（3）单元为基数的面积估计；（4）屏体机械安装及维护操作空间；（5）屏体倾角对距离的影响。2.显示效果与象素选择的关系？（1）文字显示（图文屏）：视其文字尺寸及分辩需求而定；（2）普通视频显示（同步屏）：320×240点阵；（3）数字标准DVD≥显示：640×480点阵；（4≥）完整计算机视频：800×600点阵。3.环境亮度对于屏体有哪些亮度要求？一般亮度要求如下：（1）室内：>800CD/M2（2）半室外：>2000CD/M2第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页（3）户外（坐南朝北）：>4000CD/M2（4）户外（坐北朝南）：>8000CD/M24.红绿蓝在白色构成方面有什么样的亮度要求？红、绿、蓝在白色的成色方面贡献是不一样的。其根本原因是由于人类眼睛的视网膜对于不同波长的光感觉不同而造成的。经过大量的实验检验得到以下大约比例，供参考设计：简单红绿蓝亮度比为：3：6：1精确红绿蓝亮度比为：3.0：5.9：1.15.为什么高档全彩显示屏要用纯绿管？在实际LED显示屏生产时，应选择发光效率高而又能获得显色丰富鲜艳的三基色LED灯管，以使在色度图中的色三角形面积尽可能在且靠近舌形谱色曲线，来满足丰富的彩色和发出足够的亮度而舌形曲线顶尖为515nm波长光，所以高档LED显示屏选...
