PCBA缺点判定标准Rev-CVIP免费

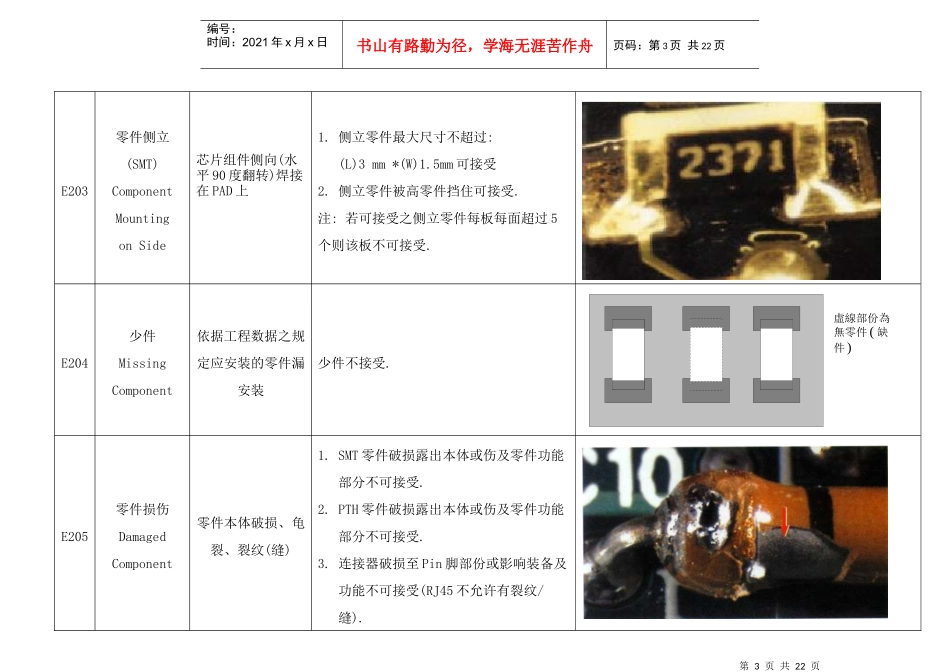

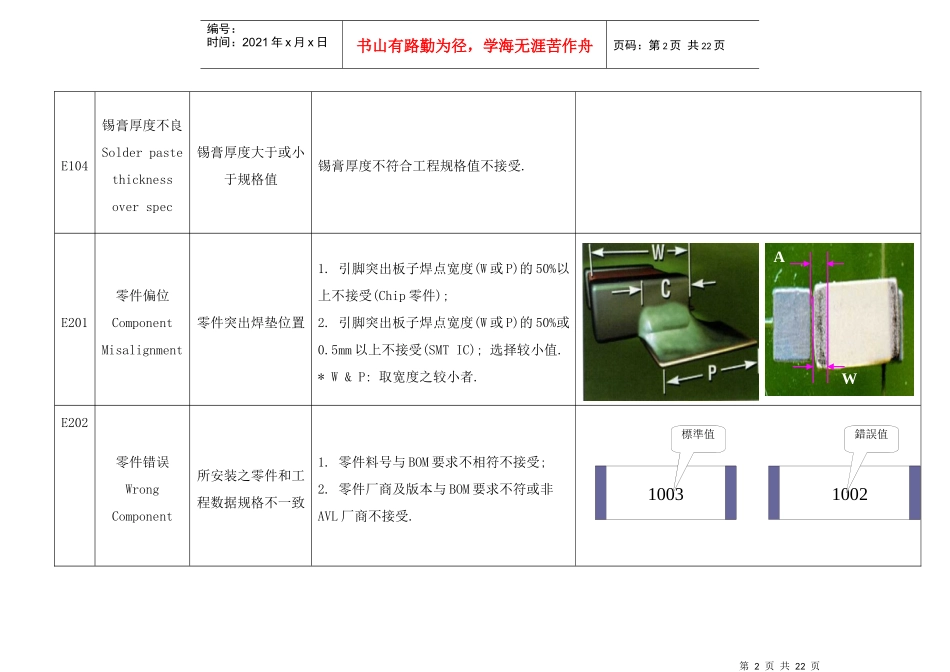

第1页共22页W≦25%WL≦25%LPCB基板land錫膏截面T≧TPCB基板land錫膏截面T≧50%ofT编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页E101锡膏偏位SolderPasteMisalignment锡膏印刷时,偏离焊垫或指定位置1.印刷锡膏时偏离焊垫,且超过焊垫边L或W之25%不接受.2.锡膏覆盖焊垫面积不足75%时不接受.*以上均设钢板的网目和板子焊垫一样大小..E102锡膏尖solderPasteprojections锡膏附着面的钉状锡膏部份锡膏表面上的钉状物高度超过t和含盖印刷面积的10%以上不接受.*t为锡膏厚度.E103锡膏孔SolderPasteHole锡膏附着面上有气孔锡膏孔深度超过t的50%和含盖印刷面积的10%以上不接受.第2页共22页第1页共22页10031002標準值錯誤值编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页E104锡膏厚度不良Solderpastethicknessoverspec锡膏厚度大于或小于规格值锡膏厚度不符合工程规格值不接受.E201零件偏位ComponentMisalignment零件突出焊垫位置1.引脚突出板子焊点宽度(W或P)的50%以上不接受(Chip零件);2.引脚突出板子焊点宽度(W或P)的50%或0.5mm以上不接受(SMTIC);选择较小值.*W&P:取宽度之较小者.E202零件错误WrongComponent所安装之零件和工程数据规格不一致1.零件料号与BOM要求不相符不接受;2.零件厂商及版本与BOM要求不符或非AVL厂商不接受.WA第3页共22页第2页共22页虛線部份為無零件(缺件)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页E203零件侧立(SMT)ComponentMountingonSide芯片组件侧向(水平90度翻转)焊接在PAD上1.侧立零件最大尺寸不超过:(L)3mm*(W)1.5mm可接受2.侧立零件被高零件挡住可接受.注:若可接受之侧立零件每板每面超过5个则该板不可接受.E204少件MissingComponent依据工程数据之规定应安装的零件漏安装少件不接受.E205零件损伤DamagedComponent零件本体破损、龟裂、裂纹(缝)1.SMT零件破损露出本体或伤及零件功能部分不可接受.2.PTH零件破损露出本体或伤及零件功能部分不可接受.3.连接器破损至Pin脚部份或影响装备及功能不可接受(RJ45不允许有裂纹/缝).第4页共22页第3页共22页1003印刷不良1003絲印面编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页E206零件不良DefectiveComponent零件功能丧失或不符合其使用规格1.零件参数超出规格不接受.E207零件印刷不良ComponentPrintingfail零件漏印刷、印错或印刷模糊1.零件油墨印刷或激光或标签贴纸,无法清楚辨识规格不接受;2.零件有印刷内容漏印或错误不接受.E208反白(SMT)Mountingupsidedown有标示的组件,标示一面朝向PCB,以致看不见其规格标示1.反白零件经确认功能与焊接良好后可接受,否则不接受.注:若可接受之反白零件每板每面超过5个则该板不可接受.第5页共22页第4页共22页電容“-”極PCB“-”極二極管“-”極PCB“+”極零件極性與PCB不一致编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页E209多件ExtraComponentPCB上不应安装零件之位置安装有零件PCB上多件不接受.E210零件翘脚Co-planarity贴片IC或零件脚高翘,未平贴板面IC或零件脚翘脚不允许E211零件反向ReversedComponent晶体管,二极管,IC,极性电容,排阻或其它有方向性零件,其方向与PCB上记号相反极性零件不允许极性/方向反.第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页E212碑立Tombstoning芯片组件竖立,焊接在一个PAD焊垫上不可有碑立现象.E301多锡ExcessSolder零件脚吃锡过量1.零件两端之锡量多达伤及零件本体;2.焊锡突出焊垫边缘.*.凡符以上2点任意一点均不可接受.E302少锡InsufficientSolder零件任何一侧吃锡低于PCB厚度25%或零件焊锡端高度之25%(SMT)1.IC脚爬锡高度<50%,或吃锡长度<50%;2.Chip零件焊锡带爬锡端高度<25%或0.5mm,取校小值;3.PTH零件吃锡<270o,或爬锡高度<75%;4.BGA焊点吃锡面积<50%锡球面积.*.凡符以上任意一点均不可接受.(非功能支撑Pin除外).第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页E303包焊Enclosedsolderi...
