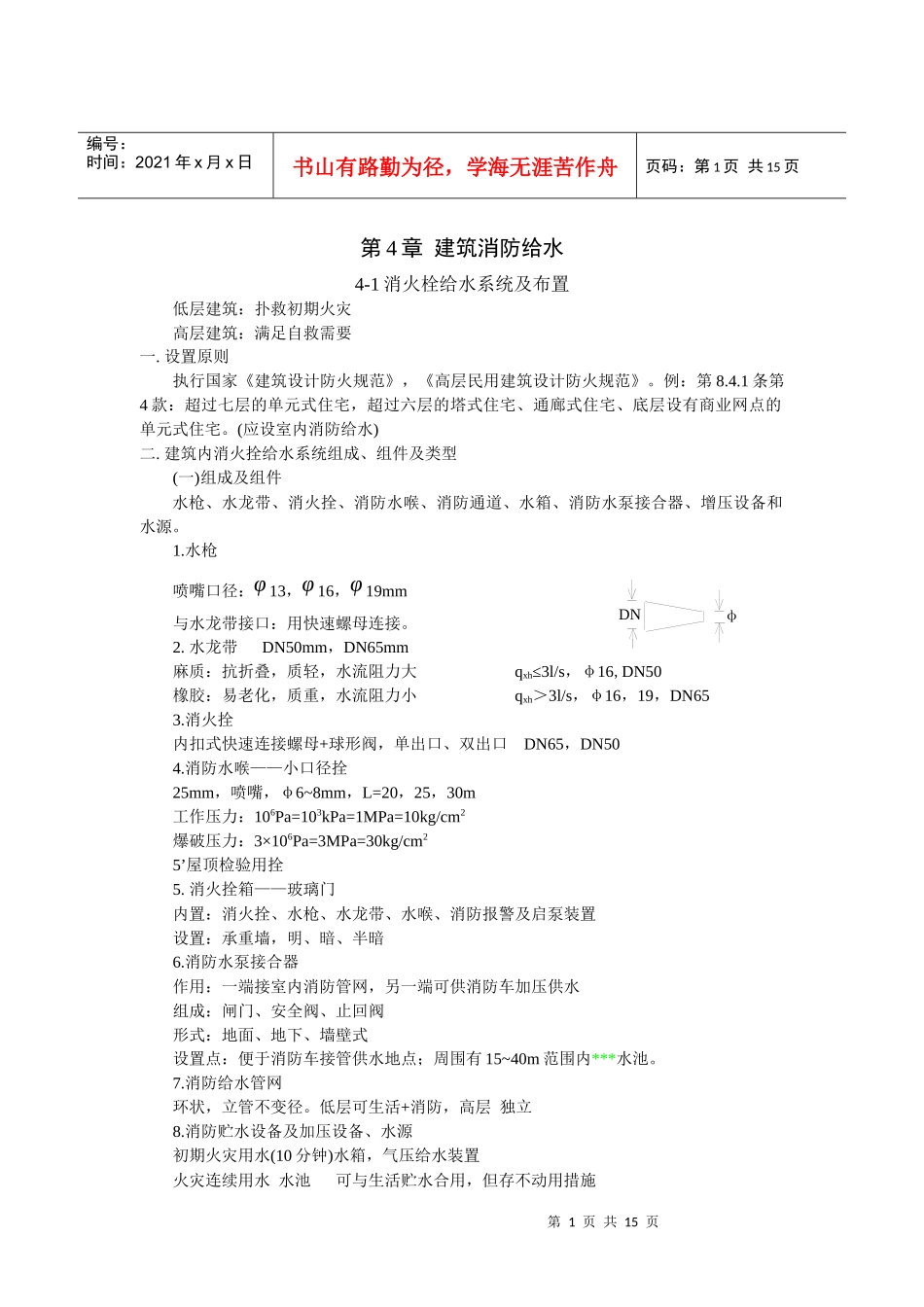

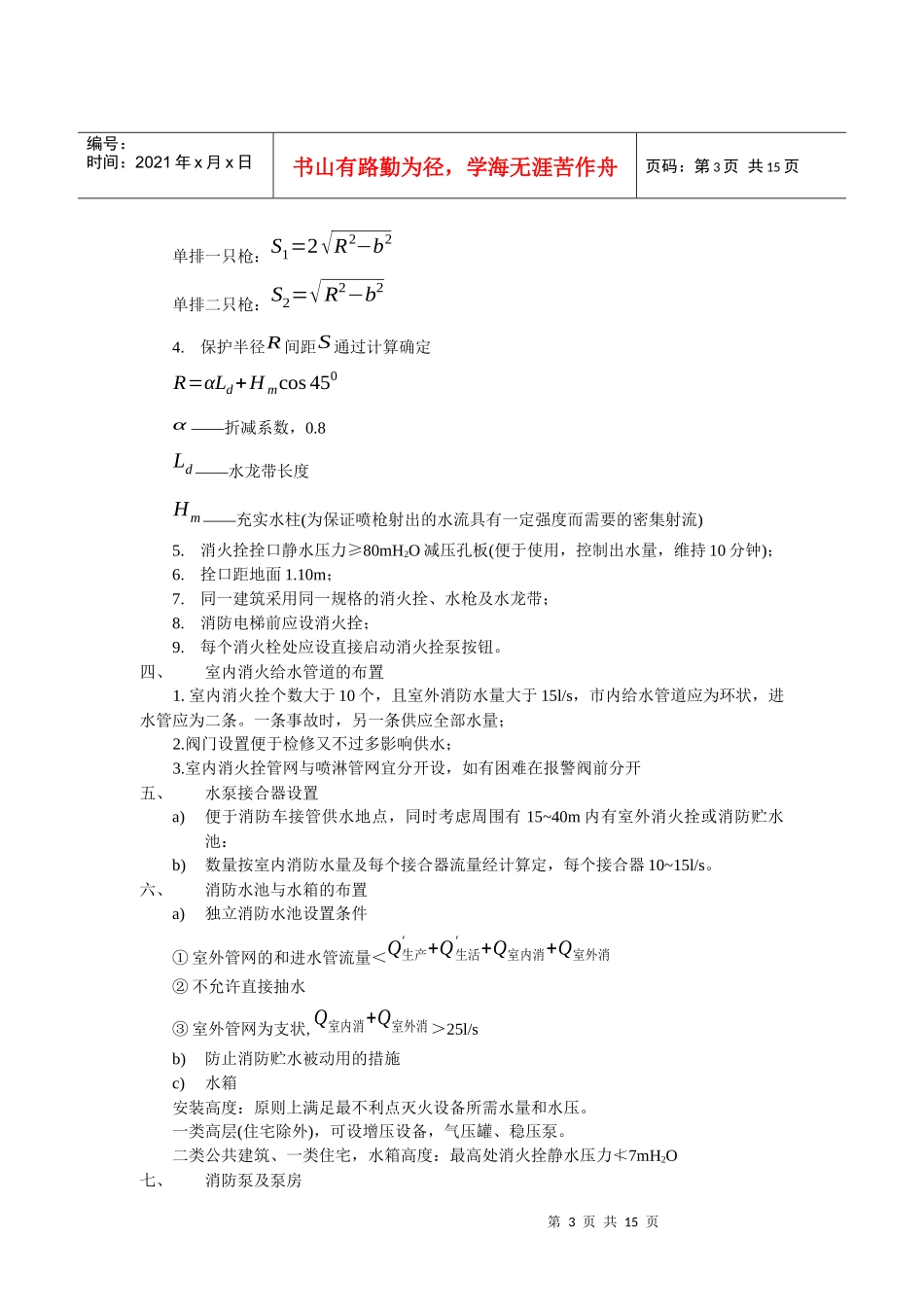

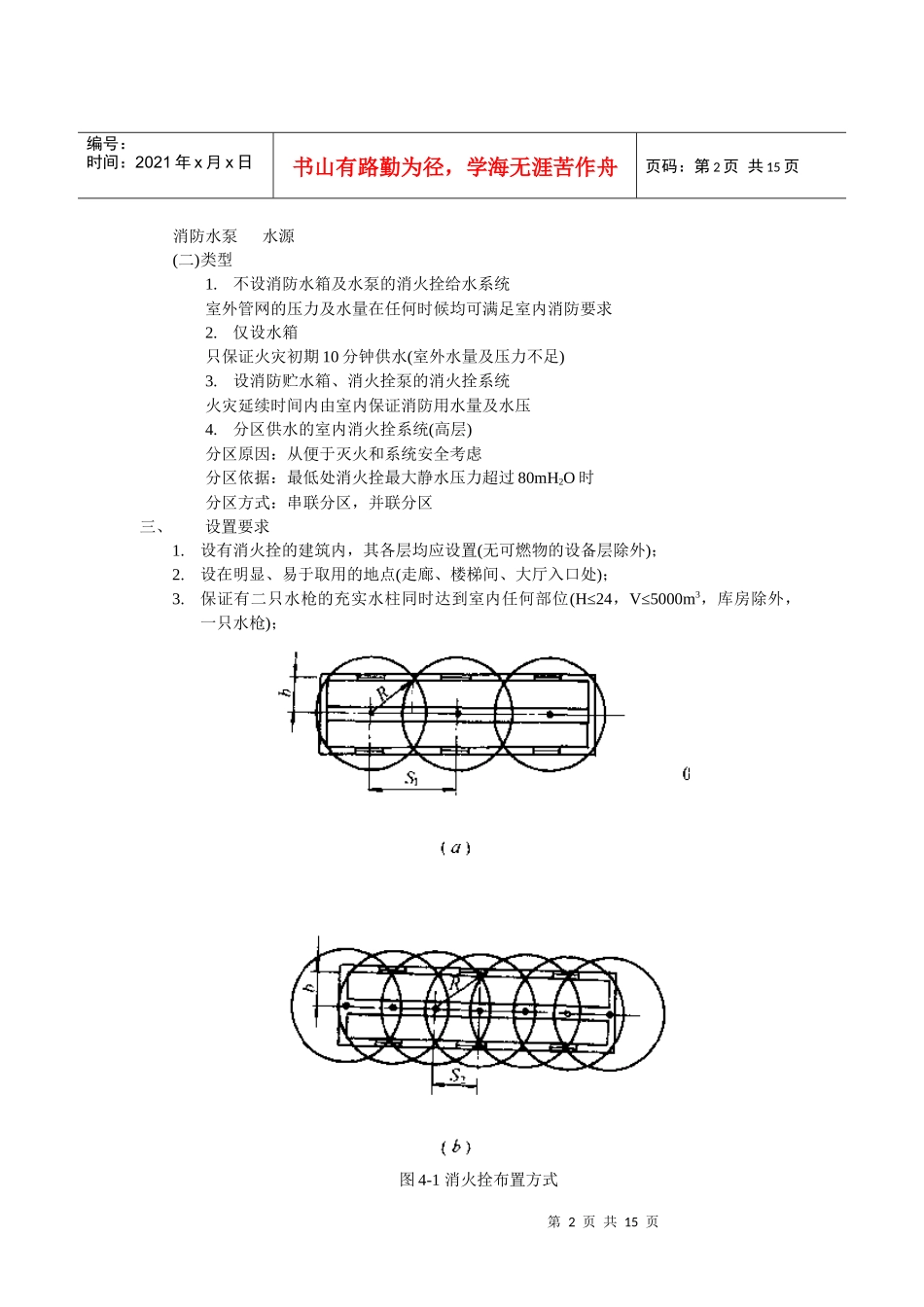

第1页共15页DNφ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页第4章建筑消防给水4-1消火栓给水系统及布置低层建筑：扑救初期火灾高层建筑：满足自救需要一.设置原则执行国家《建筑设计防火规范》，《高层民用建筑设计防火规范》。例：第8.4.1条第4款：超过七层的单元式住宅，超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。(应设室内消防给水)二.建筑内消火拴给水系统组成、组件及类型(一)组成及组件水枪、水龙带、消火拴、消防水喉、消防通道、水箱、消防水泵接合器、增压设备和水源。1.水枪喷嘴口径：φ13，φ16，φ19mm与水龙带接口：用快速螺母连接。2.水龙带DN50mm，DN65mm麻质：抗折叠，质轻，水流阻力大qxh≤3l/s，φ16,DN50橡胶：易老化，质重，水流阻力小qxh＞3l/s，φ16，19，DN653.消火拴内扣式快速连接螺母+球形阀，单出口、双出口DN65，DN504.消防水喉——小口径拴25mm，喷嘴，φ6~8mm，L=20，25，30m工作压力：106Pa=103kPa=1MPa=10kg/cm2爆破压力：3×106Pa=3MPa=30kg/cm25’屋顶检验用拴5.消火拴箱——玻璃门内置：消火拴、水枪、水龙带、水喉、消防报警及启泵装置设置：承重墙，明、暗、半暗6.消防水泵接合器作用：一端接室内消防管网，另一端可供消防车加压供水组成：闸门、安全阀、止回阀形式：地面、地下、墙壁式设置点：便于消防车接管供水地点；周围有15~40m范围内***水池。7.消防给水管网环状，立管不变径。低层可生活+消防，高层独立8.消防贮水设备及加压设备、水源初期火灾用水(10分钟)水箱，气压给水装置火灾连续用水水池可与生活贮水合用，但存不动用措施第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页消防水泵水源(二)类型1.不设消防水箱及水泵的消火拴给水系统室外管网的压力及水量在任何时候均可满足室内消防要求2.仅设水箱只保证火灾初期10分钟供水(室外水量及压力不足)3.设消防贮水箱、消火拴泵的消火拴系统火灾延续时间内由室内保证消防用水量及水压4.分区供水的室内消火拴系统(高层)分区原因：从便于灭火和系统安全考虑分区依据：最低处消火拴最大静水压力超过80mH2O时分区方式：串联分区，并联分区三、设置要求1.设有消火拴的建筑内，其各层均应设置(无可燃物的设备层除外)；2.设在明显、易于取用的地点(走廊、楼梯间、大厅入口处)；3.保证有二只水枪的充实水柱同时达到室内任何部位(H≤24，V≤5000m3，库房除外，一只水枪)；图4-1消火拴布置方式第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页单排一只枪：S1=2√R2−b2单排二只枪：S2=√R2−b24.保护半径R间距S通过计算确定R=αLd+Hmcos450α——折减系数，0.8Ld——水龙带长度Hm——充实水柱(为保证喷枪射出的水流具有一定强度而需要的密集射流)5.消火拴拴口静水压力≥80mH2O减压孔板(便于使用，控制出水量，维持10分钟)；6.拴口距地面1.10m；7.同一建筑采用同一规格的消火拴、水枪及水龙带；8.消防电梯前应设消火拴；9.每个消火栓处应设直接启动消火拴泵按钮。四、室内消火给水管道的布置1.室内消火拴个数大于10个，且室外消防水量大于15l/s，市内给水管道应为环状，进水管应为二条。一条事故时，另一条供应全部水量；2.阀门设置便于检修又不过多影响供水；3.室内消火拴管网与喷淋管网宜分开设，如有困难在报警阀前分开五、水泵接合器设置a)便于消防车接管供水地点，同时考虑周围有15~40m内有室外消火拴或消防贮水池：b)数量按室内消防水量及每个接合器流量经计算定，每个接合器10~15l/s。六、消防水池与水箱的布置a)独立消防水池设置条件①室外管网的和进水管流量＜Q生产'+Q生活'+Q室内消+Q室外消②不允许直接抽水③室外管网为支状,Q室内消+Q室外消＞25l/sb)防止消防贮水被动用的措施c)水箱安装高度：原则上满足最不利点灭火设备所需水量和水压。一类高层(住宅除外)，可设增压设备，气压罐、稳压泵。二类公共建筑、一类住宅，水箱高度：最高处消火拴静水压力≮7mH2O七、消防泵及泵房第4页共15页第3页共15页编号：时间：2021年x月x日书山...
