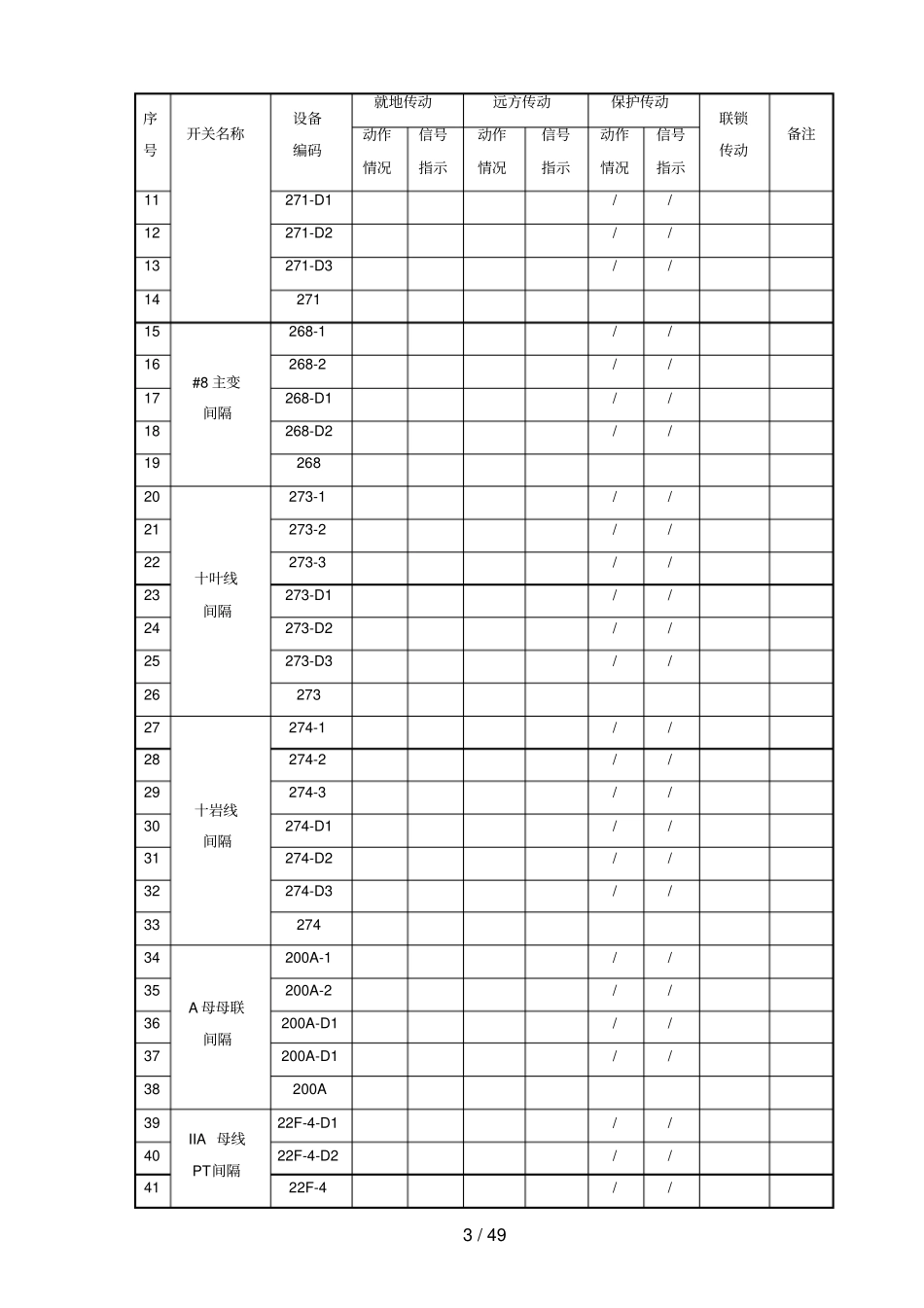

1/49升压变电站甲站系统(含NCS)调试措施1.系统概述1.1系统描述华电国际十里泉发电厂“上大压小”扩建工程新建两台660MW机组均以发电机—主变压器组单元接线，接入厂内本期新建220kV屋外GIS配电装置，即220kV开关站甲站。新建甲站220kV配电装置为双母线单分段接线、出线8回、母联2回、母线分段1回、本期启备变出线1回、主变进线2回、母线设备3回、与老厂220kV升压站乙站扩建部分的屋外GIS配电装置联络出线2回，共19回。本工程主变进线、启备变电源出线，均通过架空线引接至220kV屋外GIS。2.编制依据2.1《火力发电建设工程启动试运及验收规程》（DL/T5437-2009）；2.2《火力发电建设工程机组调试技术规范》（DL/T5294-2013）；2.3《火力发电建设工程机组调试质量验收及评价规程》（DL/T5295-2013）；2.4《质量、环境、职业健康安全管理体系程序文件》（中实易通，Q/202-03-2007）；2.5《基建调试措施编制细则》（中实易通，Q/305-02-2013）；2.6《电气装置安装工程电气设备交接试验标准》（GB50150-2006）；2.7《工程建设标准强制性条文:电力工程部分》（2011版）；2.8《防止电力生产重大事故的二十五项重点要求》（2014版）；2.9《电力建设安全工作规程》（DL5009.1—2014）；2.10《火力发电工程质量监督检查大纲》（2014版）；2.11厂家技术说明书及图纸；2.12设计院的设计图纸；2.13电厂下达的保护定值单。3.调试范围及目的调试范围包括本期新建220kV甲站所有间隔及其相关保护装置，以及二次回路检查、传动试验。通过对本期新建220kV甲站进行必要的试验和系统的整体调试，全面考察该系统的设计、安装质量，检验装置的特性，使之满足技术规范的要求，满足机组安全、稳定运行的要求。保证验评表合格率达到100%。在调试过程中严格按照控制措施对重要环境因素和不可容许风险进行控制，防止火灾及触电，防止CT开路、PT短路。2/494.调试前具备的条件类别检查内容确认/时间本期新建220kV甲站本期新建220kV甲站所有一次设备已安装完毕，相关试验均已完成，试验结果符合要求，确认□本期新建220kV甲站相关的二次接线已完成，并经检查无错误。确认□所有与本期新建220kV甲站网控室相关的二次接线已完成，并经检查无错误。确认□本期新建220kV甲站NCS后台已完成，画面、逻辑已完善。确认□现场已清理，无杂物放置。确认□本期新建220kV甲站相关断路器及其隔刀、地刀具备操作条件。确认□调试现场具有380／220V交流试验电源。确认□本期新建220kV甲站相关设备定值已签字下发并整定校验完毕。确认□项目工程师：专业工程师：5.调试工作内容及程序5.1调试交底：交底记录见步骤11的附表11.15.2调试前进行条件检查：见步骤11的附表11.25.3外回路检查：按照设计院图纸对本期新建220kV甲站汇控柜，及其相关设备进行二次回路检查5.4开关传动试验：序号开关名称设备编码就地传动远方传动保护传动联锁传动备注动作情况信号指示动作情况信号指示动作情况信号指示1十联I线间隔272-1//2272-2//3272-3//4272-D1//5272-D2//6272-D3//72728十联II线间隔271-1//9271-2//10271-3//3/49序号开关名称设备编码就地传动远方传动保护传动联锁传动备注动作情况信号指示动作情况信号指示动作情况信号指示11271-D1//12271-D2//13271-D3//1427115#8主变间隔268-1//16268-2//17268-D1//18268-D2//1926820十叶线间隔273-1//21273-2//22273-3//23273-D1//24273-D2//25273-D3//2627327十岩线间隔274-1//28274-2//29274-3//30274-D1//31274-D2//32274-D3//3327434A母母联间隔200A-1//35200A-2//36200A-D1//37200A-D1//38200A39IIA母线PT间隔22F-4-D1//4022F-4-D2//4122F-4//4/49序号开关名称设备编码就地传动远方传动保护传动联锁传动备注动作情况信号指示动作情况信号指示动作情况信号指示42I母线PT间隔200-5-D1//43200-5-D2//44200-5//45十温I线间隔275-1//46275-2//47275-3//48275-D1//49275-D2//50275-D3//5127552II母分段间隔22F-1//5322F-2//5422F-D1//5522F-D1//5622F57十温II线间隔276-1//58276-2//59276-3//60276-D1//61276-D2//62276-D3//6327664IIB母线PT间隔22F-6-D1//6522F-6-D2//6622F-667B母母联间隔200B-1//682...
